安城收费站网架脚手架专项方案

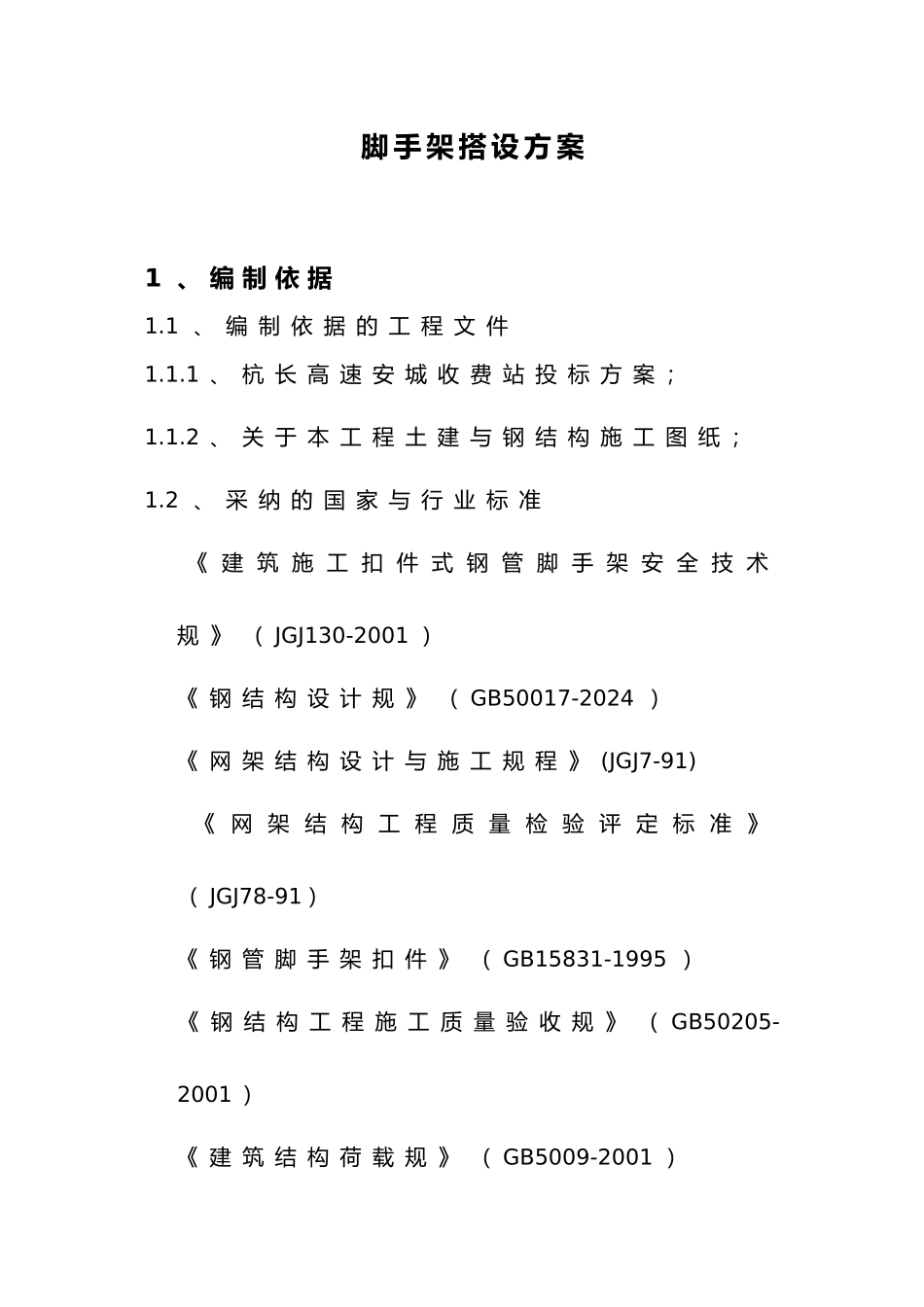

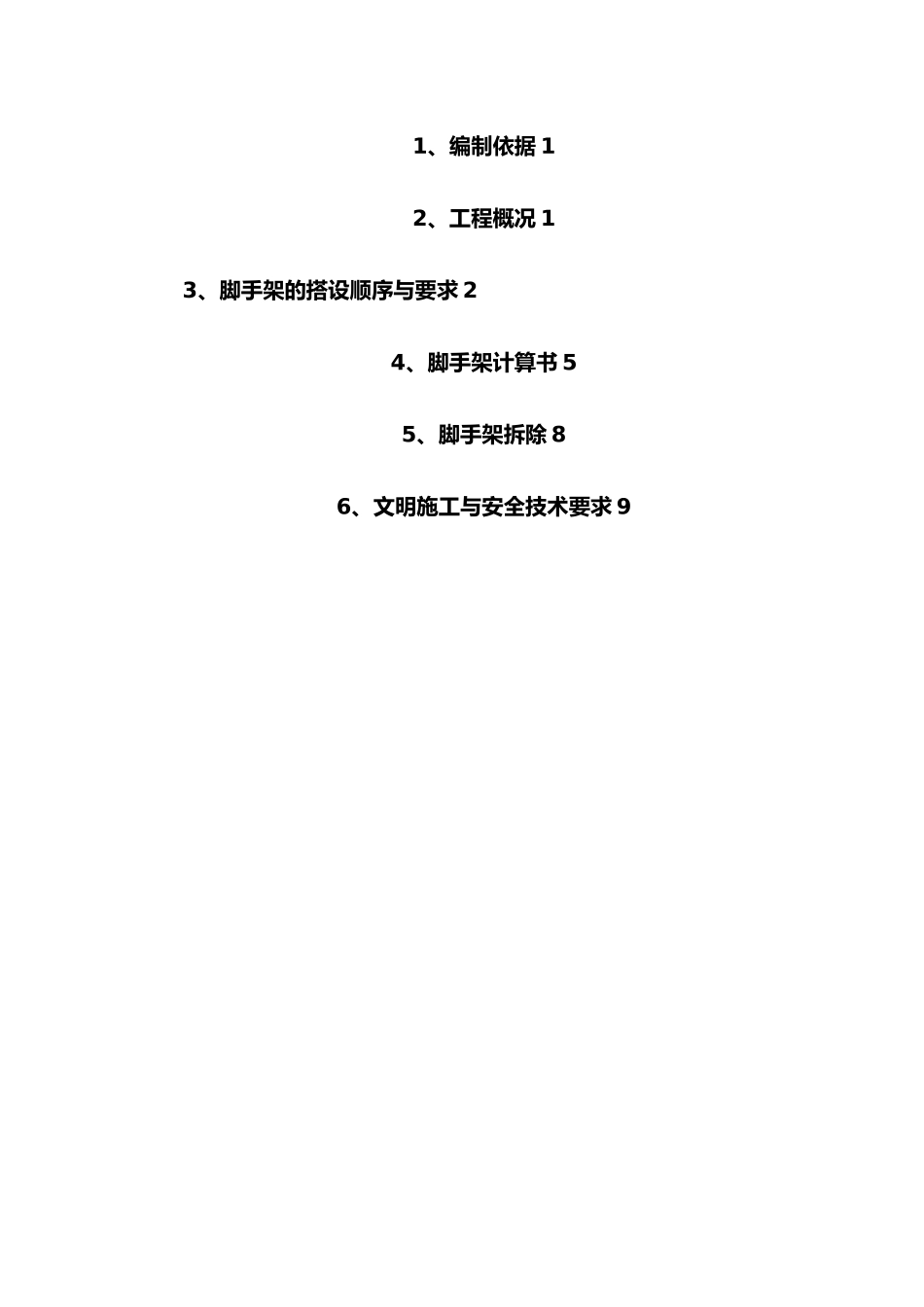

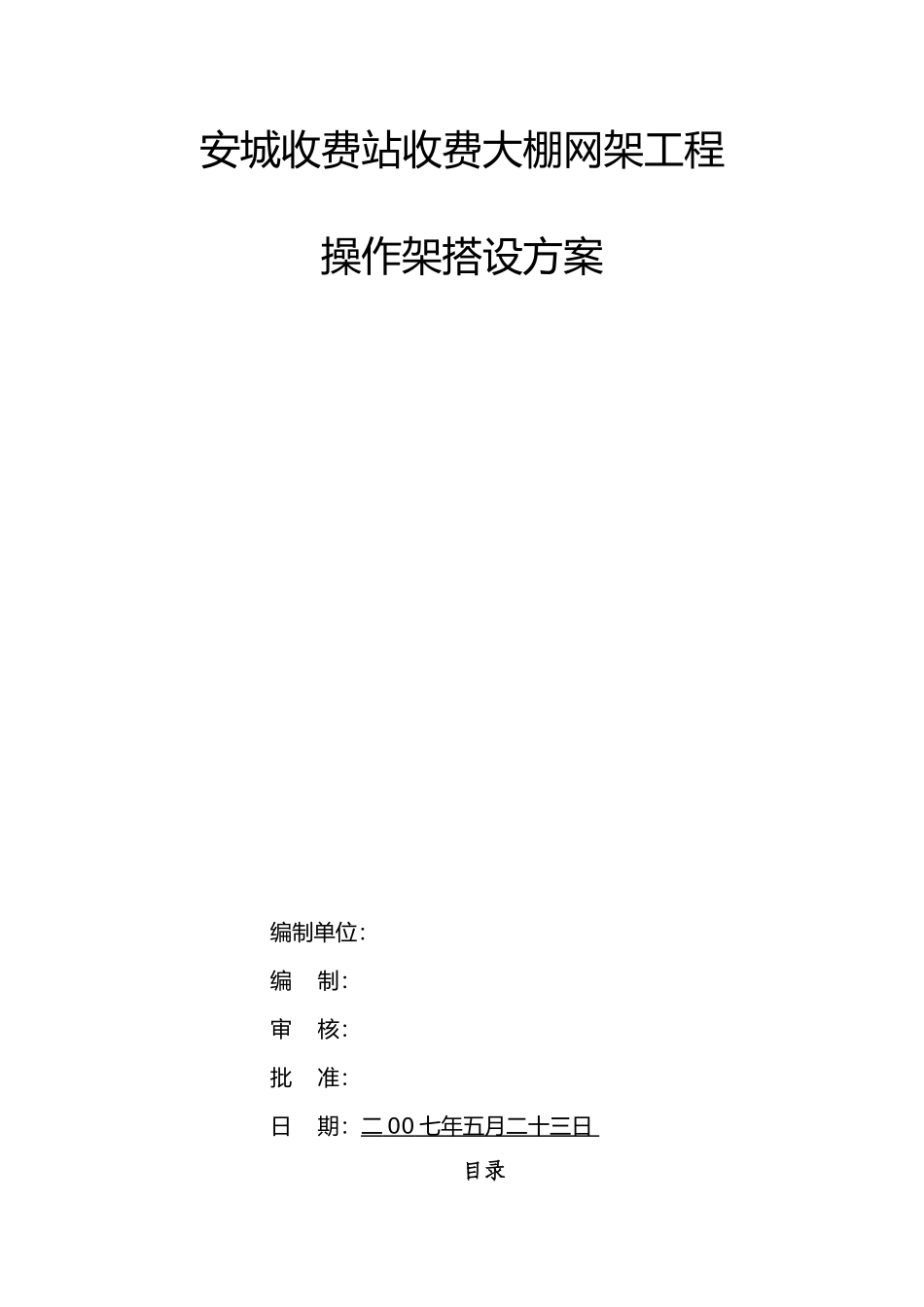

安城收费站收费大棚网架工程操作架搭设方案编制单位：编 制：审 核：批 准：日 期：二 00 七年五月二十三日 目录1、编制依据 12、工程概况 13、脚手架的搭设顺序与要求 24、脚手架计算书 55、脚手架拆除 86、文明施工与安全技术要求 9脚 手 架 搭 设 方 案1 、 编 制 依 据1.1 、 编 制 依 据 的 工 程 文 件1.1.1 、 杭 长 高 速 安 城 收 费 站 投 标 方 案 ；1.1.2 、 关 于 本 工 程 土 建 与 钢 结 构 施 工 图 纸 ；1.2 、 采 纳 的 国 家 与 行 业 标 准 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术规 》 （ JGJ130-2001 ） 《 钢 结 构 设 计 规 》 （ GB50017-2024 ） 《 网 架 结 构 设 计 与 施 工 规 程 》 (JGJ7-91) 《 网 架 结 构 工 程 质 量 检 验 评 定 标 准 》（ JGJ78-91 ） 《 钢 管 脚 手 架 扣 件 》 （ GB15831-1995 ） 《 钢 结 构 工 程 施 工 质 量 验 收 规 》 （ GB50205-2001 ）《 建 筑 结 构 荷 载 规 》 （ GB5009-2001 ）《建筑工程施工质量验收统一标准》（ GB20300-2001 ）2 、 工 程 概 况1. 项 目 名 称 ： 杭 长 高 速 安 城 收 费 站 收 费 大棚 网 架2. 设 计 单 位 ： 设 计 讨 论 院3． 监 理 单 位 ： 咨 询 公 司4． 施 工 总 承 包 单 位 ; 集 团5. 工 程 地 点 ： 安 城 兰 田 路 口6. 建 设 规 模 ： 面 积 约 913 ㎡本 收 费 棚 网 架 长 41.5 米 , 宽 21.6 米 , 采 纳正 放 四 角 锥 网 架 ， 形 状 为 S形 。 由 四 根 Φ180×8的 钢 柱 加 工 制 作 成 管 桁 架 作 为 整 个 网 架 的 支承 ， 钢 柱 最 高 处 标 高 达 13.2 米 。 钢 柱 与 网 架间 设 16道 Φ75的 拉 杆 ， 安 装 完 成 后 表 面 均 做 乳白 色 氟 碳 喷 涂 ， 大 大 增 加 了 防 腐 能 力 。 网 架杆 件 数 量 为 1184 根 , 均 采 纳 高 频 焊 管 , 材 质 为Q235； 螺 栓 球 选 用 GB699中 的 45号 钢 ， 直 径 为Φ100—Φ300 不 等 ， 共 计 343 颗 。 网 架 出 厂 前 和安 装...
