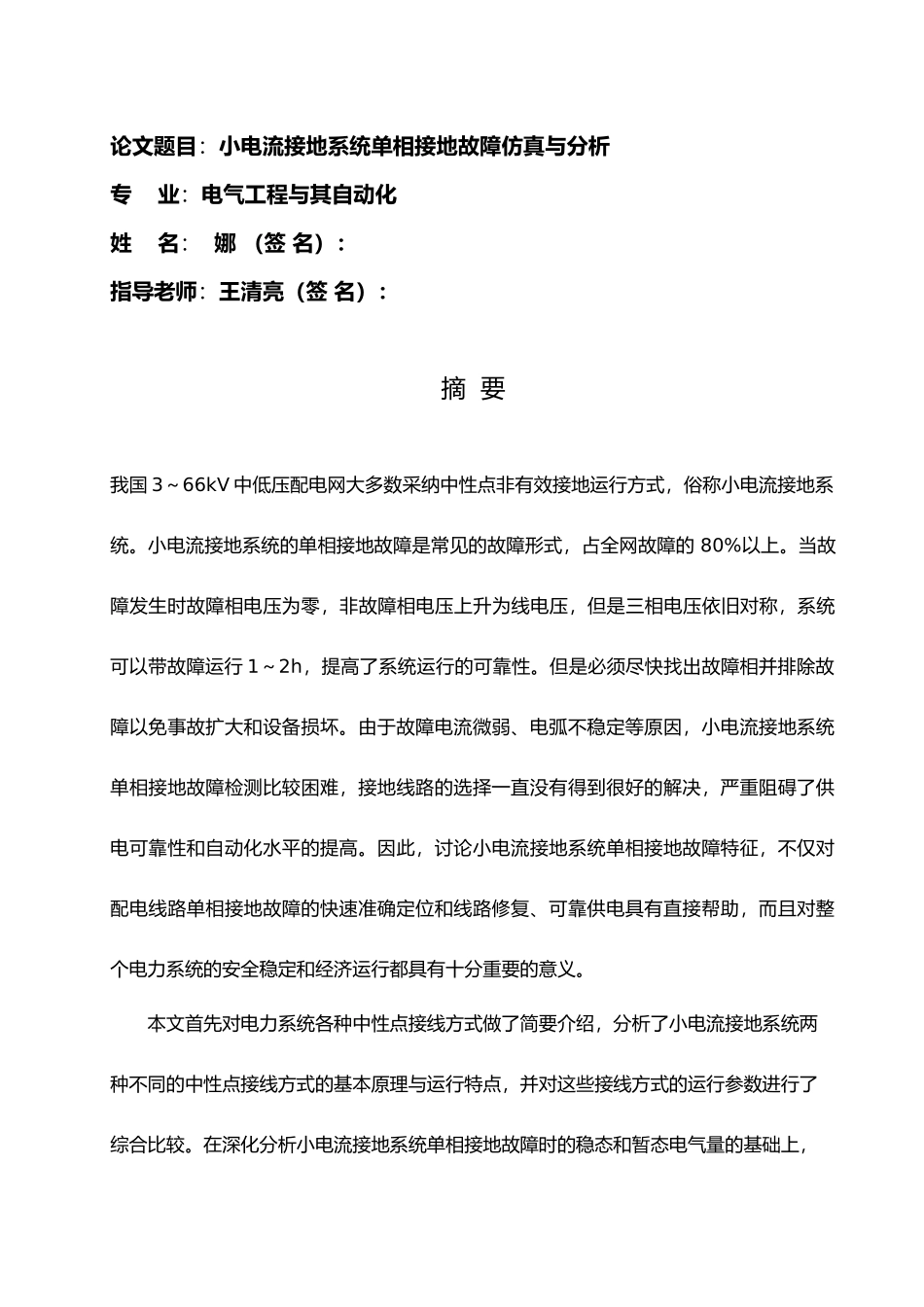

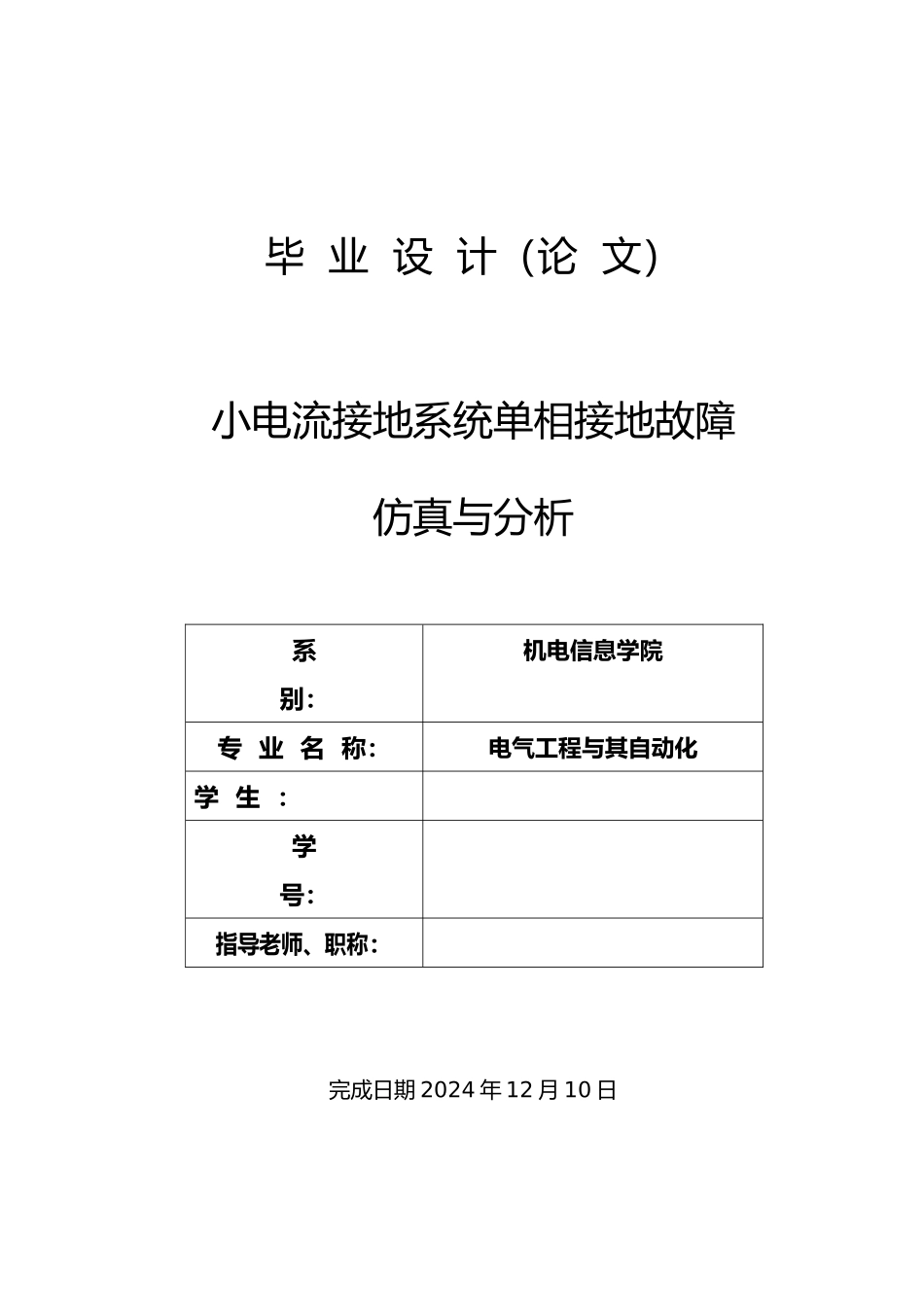

毕 业 设 计（论 文）小电流接地系统单相接地故障仿真与分析系 别：机电信息学院专 业 名 称：电气工程与其自动化学 生 ：学 号：指导老师、职称：完成日期 2024 年 12 月 10 日论文题目：小电流接地系统单相接地故障仿真与分析专 业：电气工程与其自动化 姓 名： 娜 （签 名）：指导老师：王清亮（签 名）：摘 要我国 3～66kV 中低压配电网大多数采纳中性点非有效接地运行方式，俗称小电流接地系统。小电流接地系统的单相接地故障是常见的故障形式，占全网故障的 80%以上。当故障发生时故障相电压为零，非故障相电压上升为线电压，但是三相电压依旧对称，系统可以带故障运行 1～2h，提高了系统运行的可靠性。但是必须尽快找出故障相并排除故障以免事故扩大和设备损坏。由于故障电流微弱、电弧不稳定等原因，小电流接地系统单相接地故障检测比较困难，接地线路的选择一直没有得到很好的解决，严重阻碍了供电可靠性和自动化水平的提高。因此，讨论小电流接地系统单相接地故障特征，不仅对配电线路单相接地故障的快速准确定位和线路修复、可靠供电具有直接帮助，而且对整个电力系统的安全稳定和经济运行都具有十分重要的意义。本文首先对电力系统各种中性点接线方式做了简要介绍，分析了小电流接地系统两种不同的中性点接线方式的基本原理与运行特点，并对这些接线方式的运行参数进行了综合比较。在深化分析小电流接地系统单相接地故障时的稳态和暂态电气量的基础上，系统的讨论了小电流接地系统单相接地故障的分析方法，总结论述了小电流接地系统正常时，各相电压电流的一些基本现象和基本规律；在发生单相接地故障后，系统电压电流的变化情况和各相对地电容电流与系统零序电压的情况。并且利用 Matlab 仿真软件搭建了小电流接地系统单相接地故障仿真模型，分别对小电流接地系统中性点不接地系统和中性点经消弧线圈接地系统进行仿真，通过设置统一的线路参数、仿真参数，给出了仿真结果与线路各主要参数的波形图，最后根据仿真结果，得出重要结论与以后注意的问题。关键字：小电流接地系统；单相接地故障；Matlab 仿真Subject ： Simulation and Analysis of Single Phase Grounding Fault for Small Current Grounded SystemSpecialty ：Electrical Engineering and AutomationName ：Zhao Na（Signature）：Instructor：WangQingliang（Signature）：Abstract Neutral non-effective grou...
