屋面排水与节点设计说明

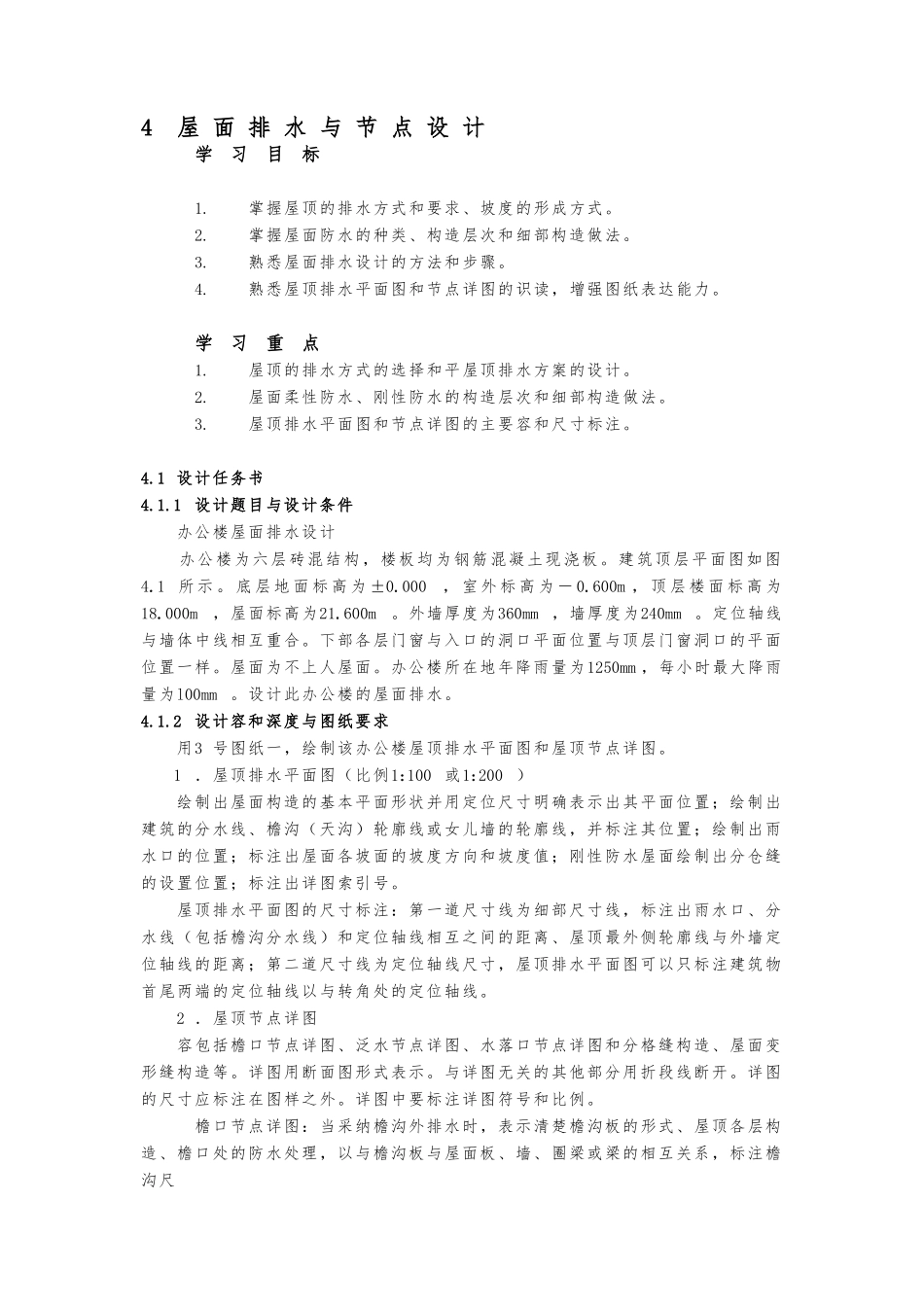

4 屋 面 排 水 与 节 点 设 计学习目标1.掌握屋顶的排水方式和要求、坡度的形成方式。2.掌握屋面防水的种类、构造层次和细部构造做法。3.熟悉屋面排水设计的方法和步骤。4.熟悉屋顶排水平面图和节点详图的识读，增强图纸表达能力。学习重点1.屋顶的排水方式的选择和平屋顶排水方案的设计。2.屋面柔性防水、刚性防水的构造层次和细部构造做法。3.屋顶排水平面图和节点详图的主要容和尺寸标注。4.1 设计任务书4.1.1 设计题目与设计条件 办公楼屋面排水设计 办公楼为六层砖混结构，楼板均为钢筋混凝土现浇板。建筑顶层平面图如图4.1 所 示 。 底 层 地 面 标 高 为 ±0.000， 室 外 标 高 为 － 0.600m ， 顶 层 楼 面 标 高 为18.000m，屋面标高为21.600m。外墙厚度为360mm ，墙厚度为240mm 。定位轴线与墙体中线相互重合。下部各层门窗与入口的洞口平面位置与顶层门窗洞口的平面位置一样。屋面为不上人屋面。办公楼所在地年降雨量为1250mm ，每小时最大降雨量为l00mm 。设计此办公楼的屋面排水。4.1.2 设计容和深度与图纸要求 用3 号图纸一，绘制该办公楼屋顶排水平面图和屋顶节点详图。 1 ．屋顶排水平面图（比例1:100 或1:200 ） 绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟）轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离；第二道尺寸线为定位轴线尺寸，屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以与转角处的定位轴线。2 ．屋顶节点详图 容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。详图用断面图形式表示。与详图无关的其他部分用折段线断开。详图的尺寸应标注在图样之外。详图中要标注详图符号和比例。檐口节点详图：当采纳檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以与檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺图 4.1 顶层平面图 1:100寸，注明檐沟饰面层的作法和防水层的收头构造作法。当采纳女儿墙外排水或排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶...
