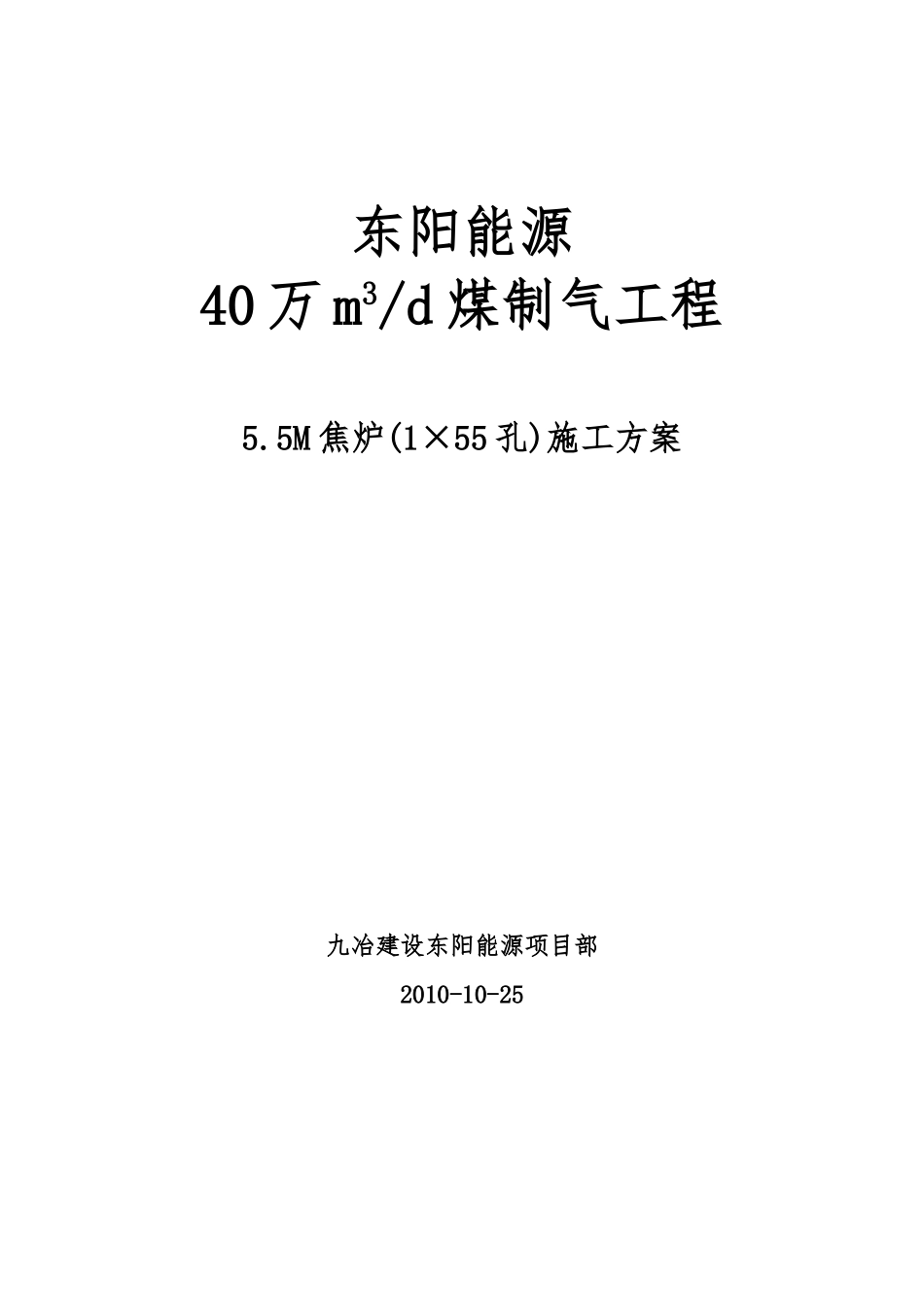

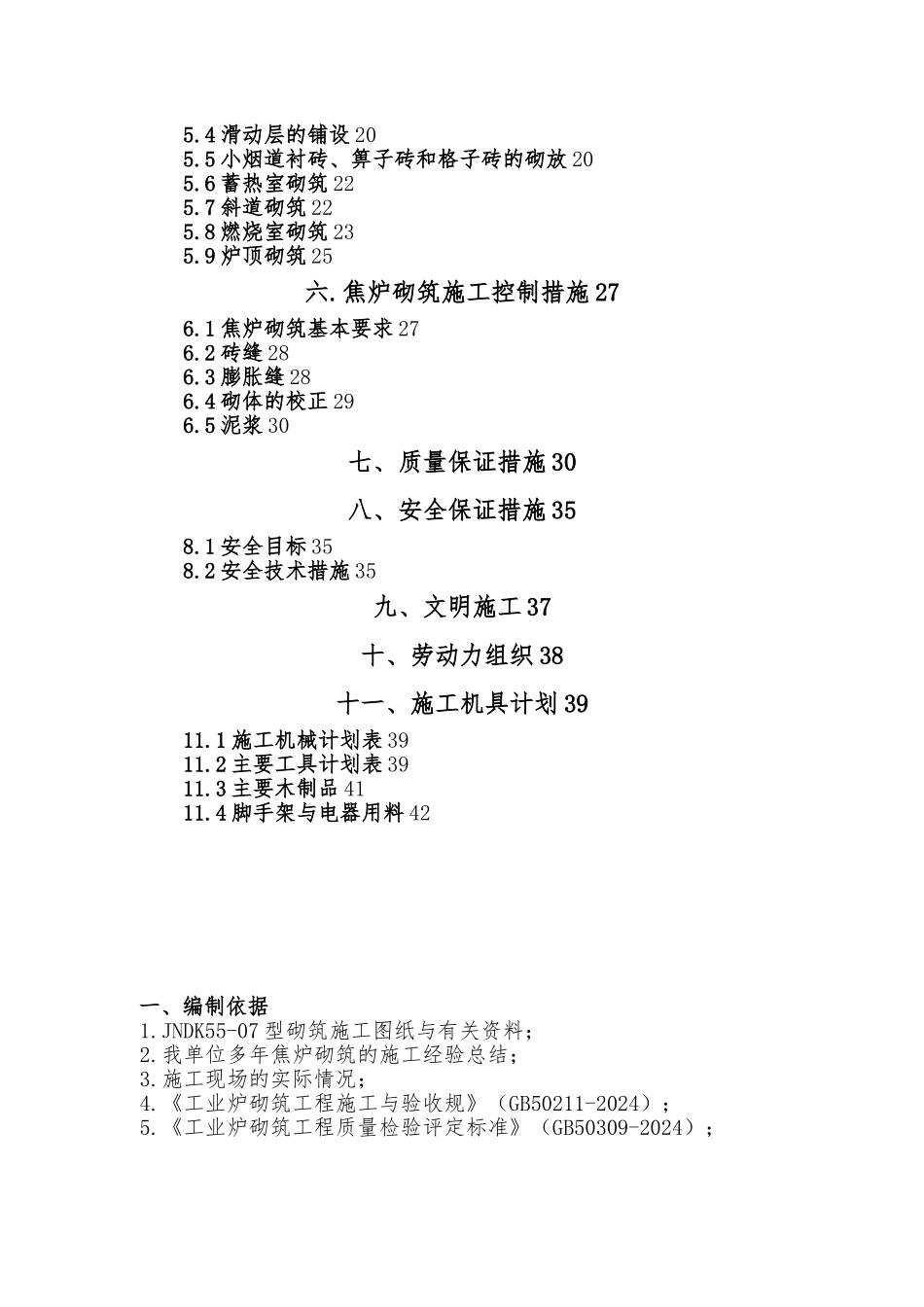

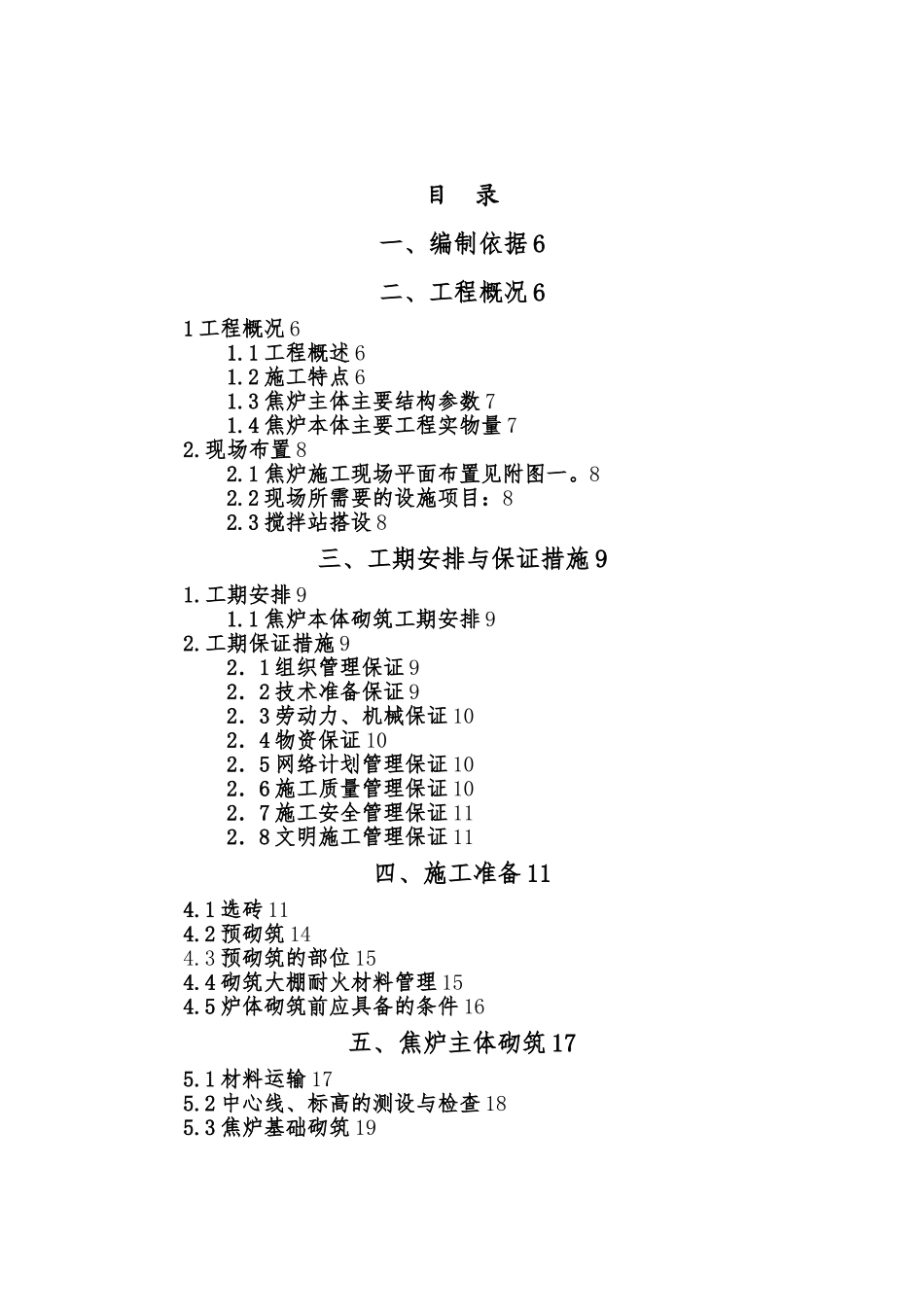

东阳能源40 万 m3/d 煤制气工程5.5M 焦炉(1×55 孔)施工方案九冶建设东阳能源项目部2010-10-25目 录一、编制依据 6二、工程概况 61 工程概况 61.1 工程概述 61.2 施工特点 61.3 焦炉主体主要结构参数 71.4 焦炉本体主要工程实物量 72.现场布置 82.1 焦炉施工现场平面布置见附图一。82.2 现场所需要的设施项目：82.3 搅拌站搭设 8三、工期安排与保证措施 91.工期安排 91.1 焦炉本体砌筑工期安排 92.工期保证措施 92．1 组织管理保证 92．2 技术准备保证 92．3 劳动力、机械保证 102．4 物资保证 102．5 网络计划管理保证 102．6 施工质量管理保证 102．7 施工安全管理保证 112．8 文明施工管理保证 11四、施工准备 114.1 选砖 114.2 预砌筑 144.3 预砌筑的部位 154.4 砌筑大棚耐火材料管理 154.5 炉体砌筑前应具备的条件 16五、焦炉主体砌筑 175.1 材料运输 175.2 中心线、标高的测设与检查 185.3 焦炉基础砌筑 195.4 滑动层的铺设 205.5 小烟道衬砖、箅子砖和格子砖的砌放 205.6 蓄热室砌筑 225.7 斜道砌筑 225.8 燃烧室砌筑 235.9 炉顶砌筑 25六.焦炉砌筑施工控制措施 276.1 焦炉砌筑基本要求 276.2 砖缝 286.3 膨胀缝 286.4 砌体的校正 296.5 泥浆 30七、质量保证措施 30八、安全保证措施 358.1 安全目标 358.2 安全技术措施 35九、文明施工 37十、劳动力组织 38十一、施工机具计划 3911.1 施工机械计划表 3911.2 主要工具计划表 3911.3 主要木制品 4111.4 脚手架与电器用料 42一、编制依据1.JNDK55-07 型砌筑施工图纸与有关资料；2.我单位多年焦炉砌筑的施工经验总结；3.施工现场的实际情况；4.《工业炉砌筑工程施工与验收规》（GB50211-2024）；5.《工业炉砌筑工程质量检验评定标准》（GB50309-2024）；6.中冶焦耐提供的《焦炉砌筑规程》（图号：13B121）。二、工程概况1 工程概况1.1 工程概述东阳能源 40 万 m3/d 煤制气工程一期位于省枣庄市薛城区邹坞镇。该工程包括 2 座 55 孔 JNDK55-07 型焦炉与其配套工程。JNDK55-07 型焦炉是炭化室高 5.5 米 55 孔的大型焦炉，由中冶焦耐工程技术设计。其主要结构特点是：双联火道，废气循环，焦炉煤气下喷的复热式焦炉。1.2 施工特点1.2.1 焦炉结构复杂，砌筑量大，特异型砖号多，焦炉属大型工业炉，施工中搭设机焦侧脚手架与砌砖用脚手架工程量很大；1.2.2 焦炉生产工...
