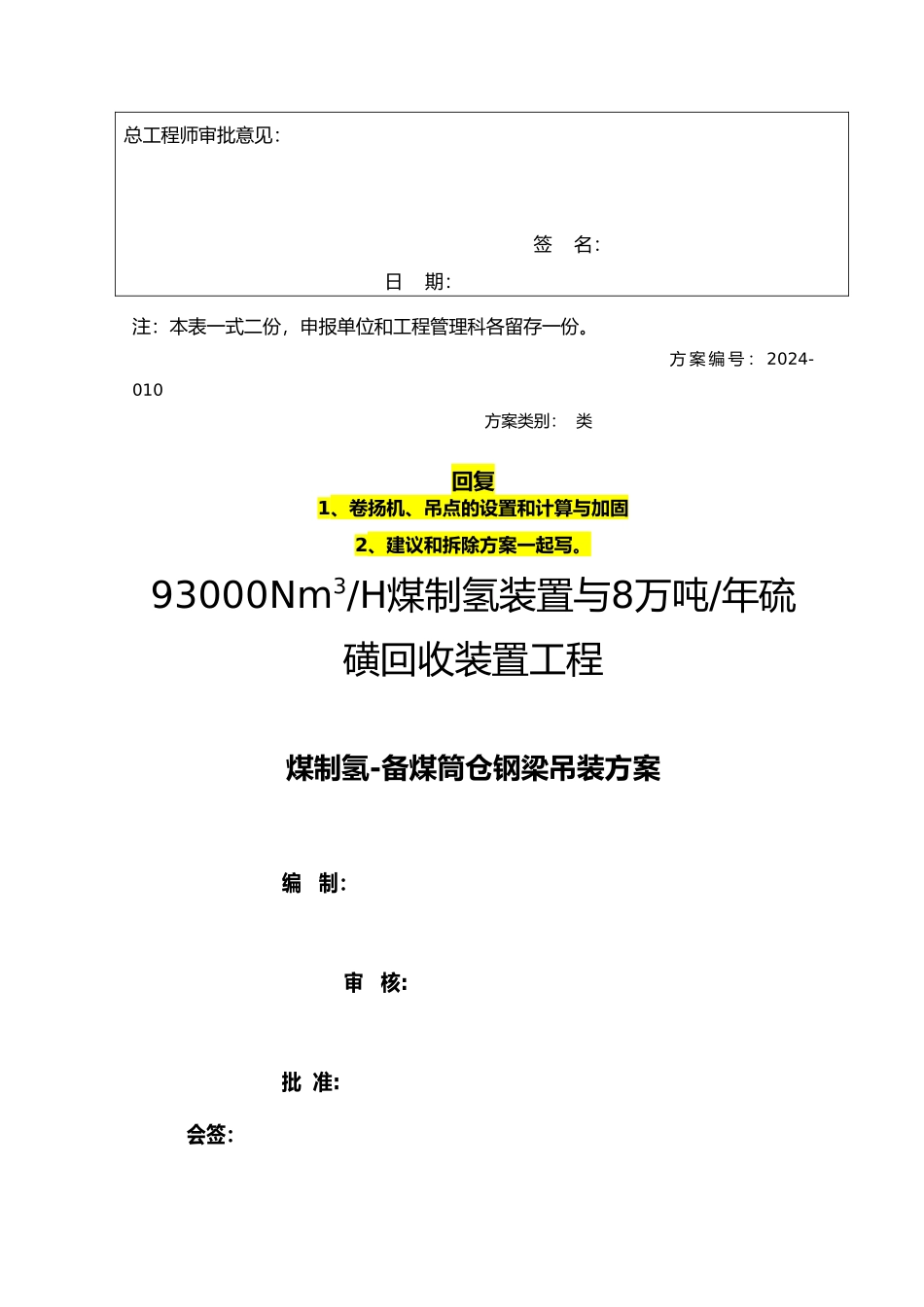

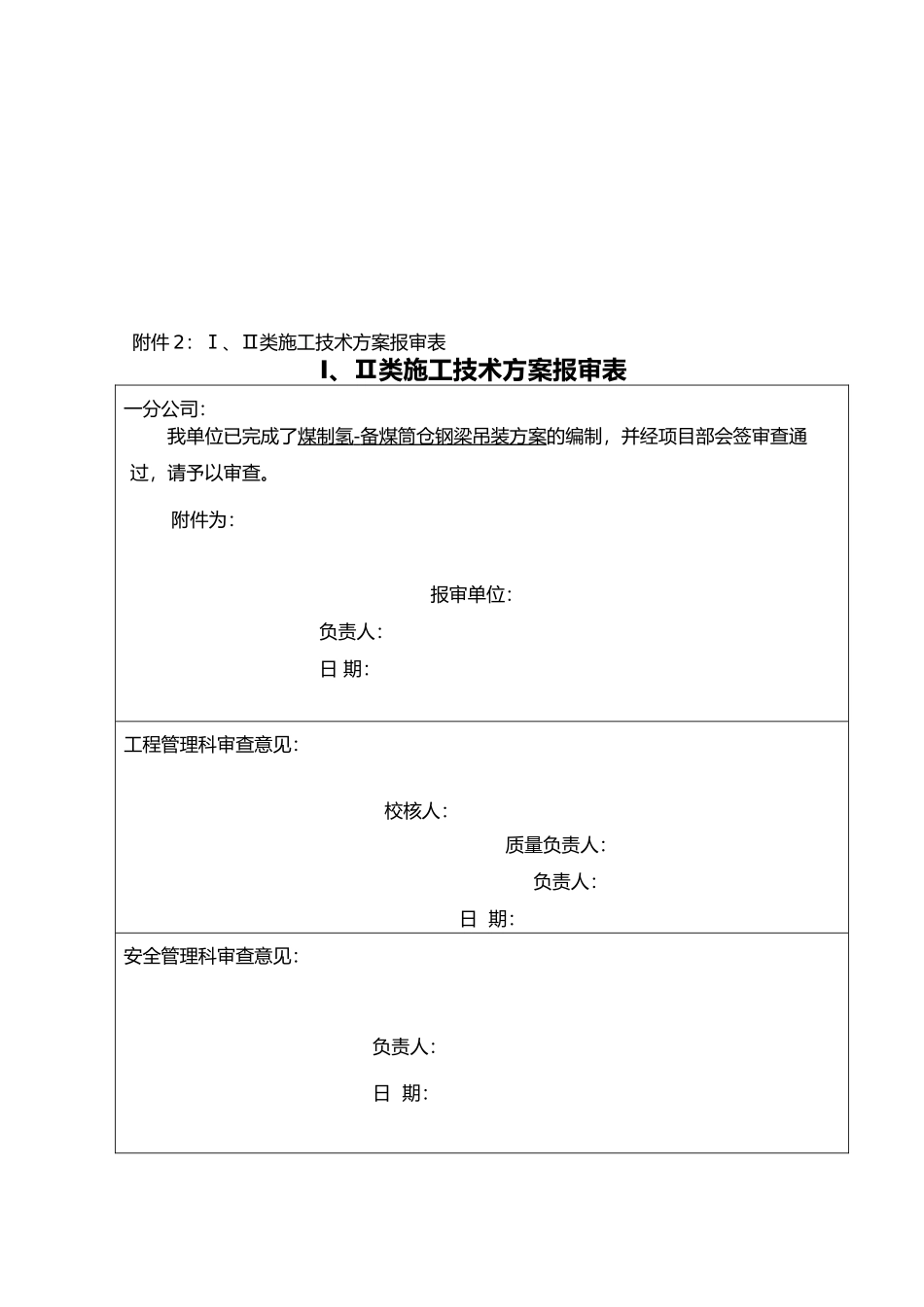

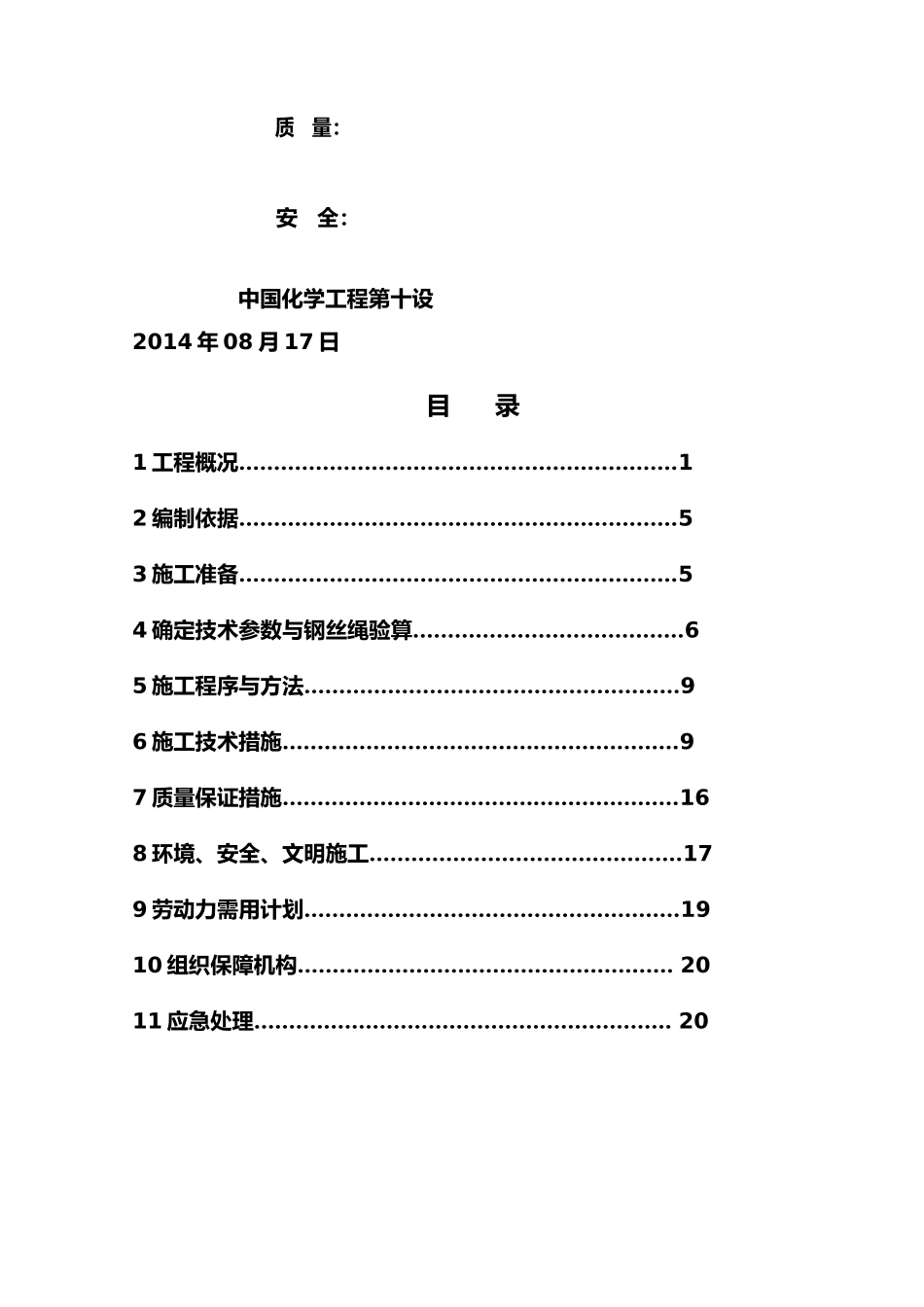

附件 2：Ⅰ、Ⅱ类施工技术方案报审表Ⅰ、Ⅱ类施工技术方案报审表一分公司：我单位已完成了煤制氢 - 备煤筒仓钢梁吊装方案 的编制，并经项目部会签审查通过，请予以审查。 附件为：报审单位： 负责人： 日 期： 工程管理科审查意见： 校核人：质量负责人：负责人： 日 期： 安全管理科审查意见： 负责人： 日 期：总工程师审批意见：签 名： 日 期： 注：本表一式二份，申报单位和工程管理科各留存一份。方 案 编 号 ： 2024-010 方案类别： 类回复1、卷扬机、吊点的设置和计算与加固2、建议和拆除方案一起写。93000Nm3/H煤制氢装置与8万吨/年硫磺回收装置工程煤制氢-备煤筒仓钢梁吊装方案 编 制： 审 核: 批 准: 会签： 质 量： 安 全： 中国化学工程第十设2014 年 08 月 17 日目 录1 工程概况………………………………………………………12 编制依据………………………………………………………53 施工准备………………………………………………………54 确定技术参数与钢丝绳验算…………………………………65 施工程序与方法………………………………………………96 施工技术措施…………………………………………………97 质量保证措施…………………………………………………168 环境、安全、文明施工………………………………………179 劳动力需用计划………………………………………………1910 组织保障机构……………………………………………… 2011 应急处理…………………………………………………… 201、工程概况：本方案适用于利华益公司93000Nm3/H煤制氢装置与8万吨/年硫磺回收装置工程-备煤筒仓钢梁吊装。1.1 工程简介 本工程是 93000Nm3/H 煤制氢装置与 8 万吨/年硫磺回收装置工程的一个主要构筑物，共有四座钢筋混凝土筒仓（四座筒仓各自独立）。本筒仓为钢筋混凝土筒体结构，筒仓径 20m，外径 20.7m,筒体顶标高 40m，筒仓立壁厚度：350mm,混凝土强度等级均为 C35；筒仓顶部设有锥段具体上部构造见 1.1 图。本工程拟采纳 5 榀 H1200*400*18*25 焊接型钢作为上部锥段施工平台，梁上每隔 2m 在腹板两侧设置一道加劲肋，加劲肋采纳 1200*200*20 钢板，具体 H型钢布置与尺寸如图 1.2 所示。H 型钢筋板布置见图 1.3、1.4、1.5。经计算得 1榀JXL1重6612+829=7441kg，JXL2共2榀，每榀重6097+753.6=6850.6kg JXL3 共 2 榀，每榀重 4191+527=4...
