工程建筑装饰装修制图标准

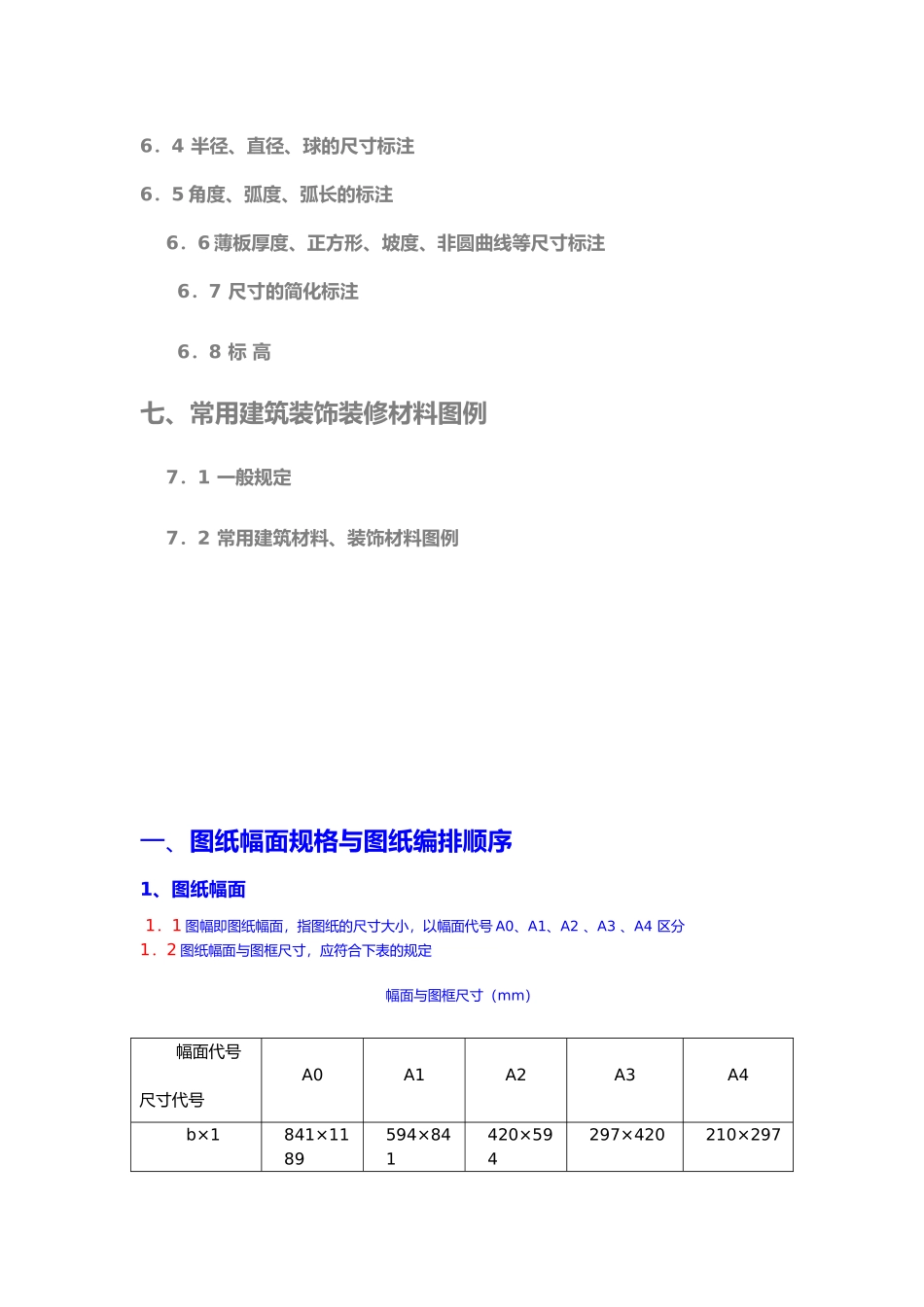

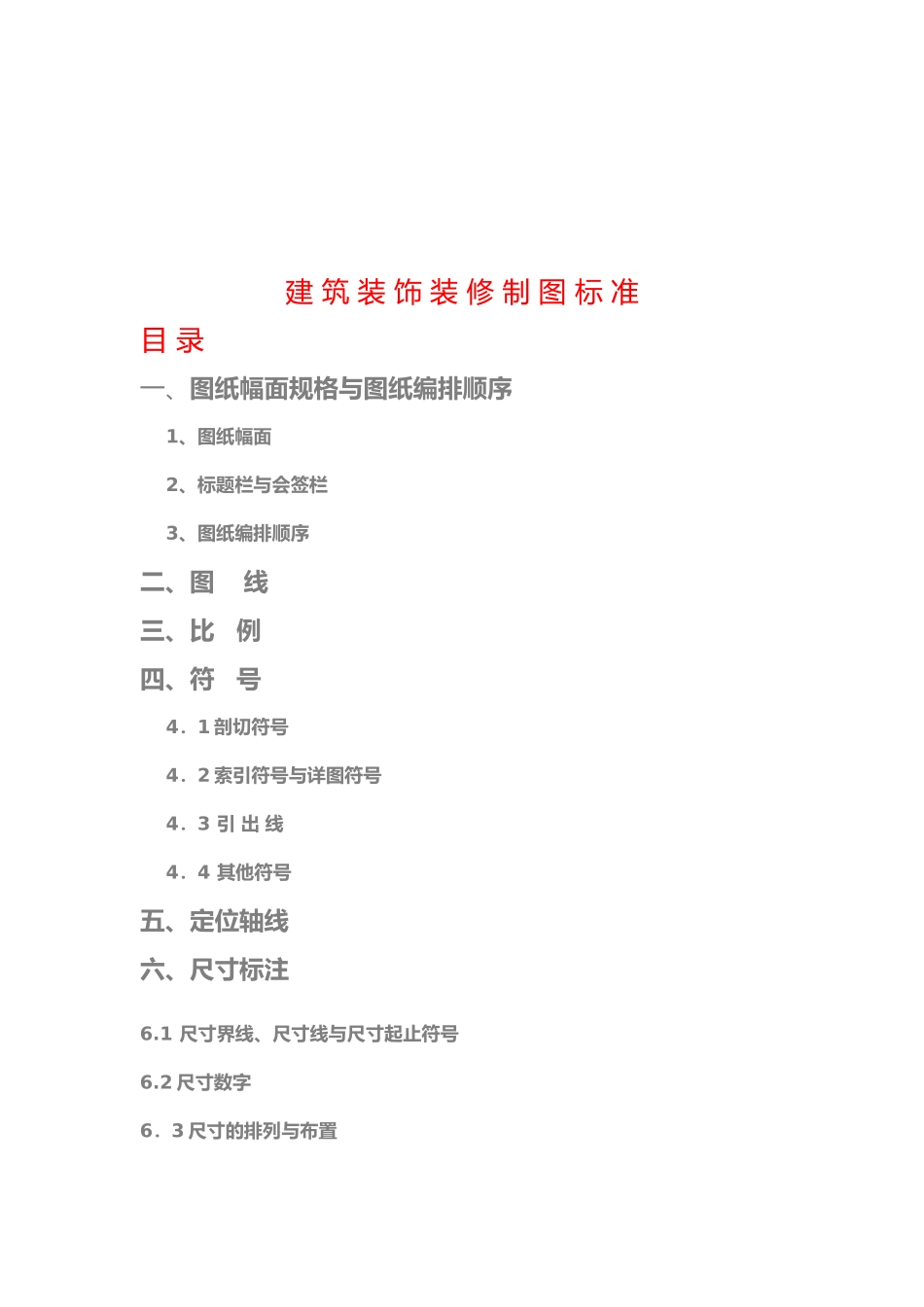

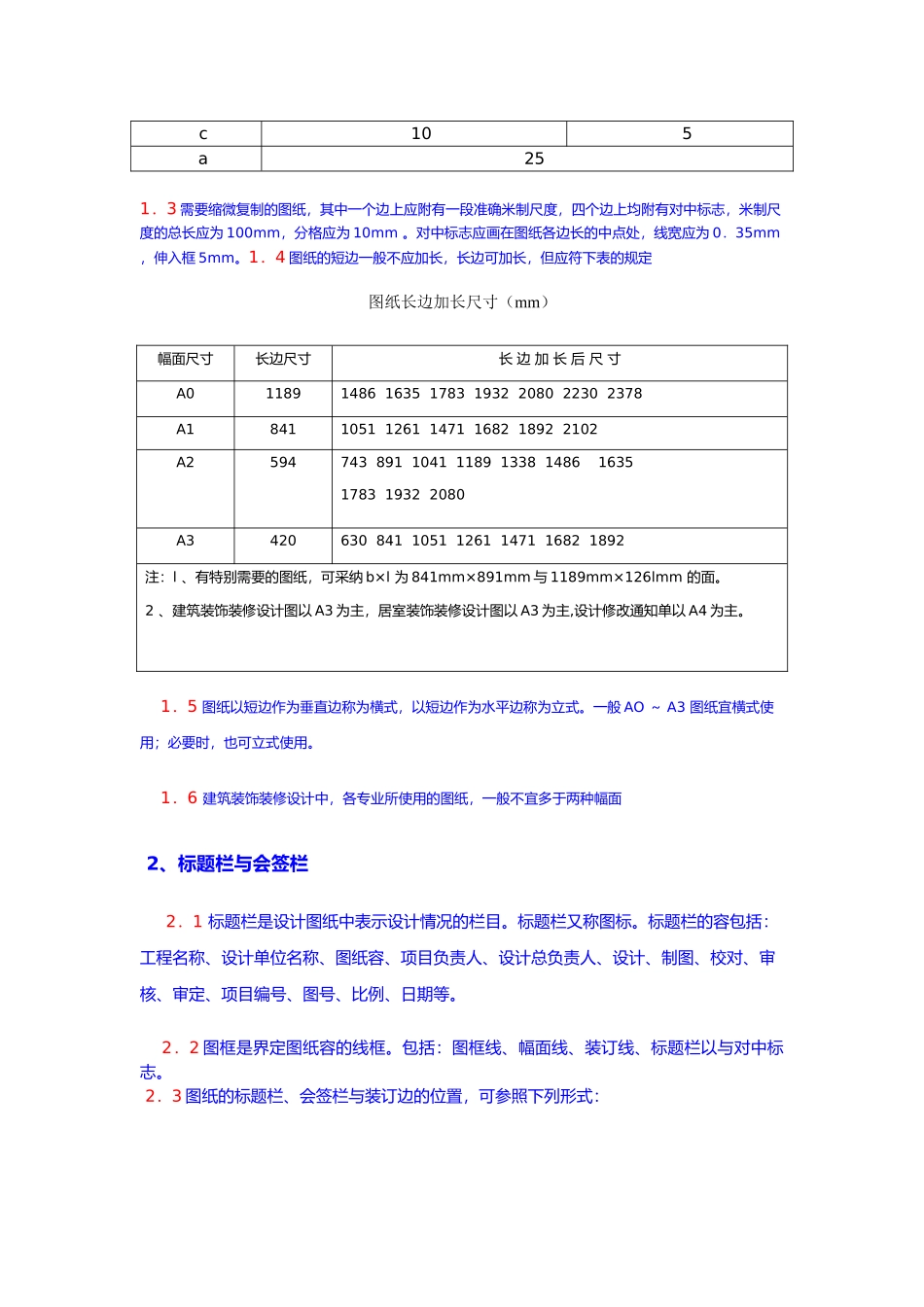

建 筑 装 饰 装 修 制 图 标 准目 录一、图纸幅面规格与图纸编排顺序 1、图纸幅面 2、标题栏与会签栏 3、图纸编排顺序二、图 线三、比 例四、符 号 4．1 剖切符号 4．2 索引符号与详图符号 4．3 引 出 线 4．4 其他符号五、定位轴线六、尺寸标注6.1 尺寸界线、尺寸线与尺寸起止符号6.2 尺寸数字6．3 尺寸的排列与布置6．4 半径、直径、球的尺寸标注6．5 角度、弧度、弧长的标注 6．6 薄板厚度、正方形、坡度、非圆曲线等尺寸标注6．7 尺寸的简化标注6．8 标 高七、常用建筑装饰装修材料图例 7．1 一般规定 7．2 常用建筑材料、装饰材料图例一、图纸幅面规格与图纸编排顺序1、图纸幅面 1．1 图幅即图纸幅面，指图纸的尺寸大小，以幅面代号 A0、A1、A2 、A3 、A4 区分1．2 图纸幅面与图框尺寸，应符合下表的规定幅面与图框尺寸（mm）幅面代号 尺寸代号 A0 A1 A2 A3 A4b×1841×1189594×841420×594297×420210×297c105a251．3 需要缩微复制的图纸，其中一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为 100mm，分格应为 10mm 。对中标志应画在图纸各边长的中点处，线宽应为 0．35mm ，伸入框 5mm。1．4 图纸的短边一般不应加长，长边可加长，但应符下表的规定图纸长边加长尺寸（mm）幅面尺寸长边尺寸长 边 加 长 后 尺 寸A011891486 1635 1783 1932 2080 2230 2378 A18411051 1261 1471 1682 1892 2102A2594743 891 1041 1189 1338 1486 16351783 1932 2080 A3420630 841 1051 1261 1471 1682 1892注：l 、有特别需要的图纸，可采纳 b×l 为 841mm×891mm 与 1189mm×126lmm 的面。2 、建筑装饰装修设计图以 A3 为主，居室装饰装修设计图以 A3 为主,设计修改通知单以 A4 为主。 1．5 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般 AO ～ A3 图纸宜横式使用；必要时，也可立式使用。 1．6 建筑装饰装修设计中，各专业所使用的图纸，一般不宜多于两种幅面 2、标题栏与会签栏 2．1 标题栏是设计图纸中表示设计情况的栏目。标题栏又称图标。标题栏的容包括：工程名称、设计单位名称、图纸容、项目负责人、设计总负责人、设计、制图、校对、审核、审定、项目编号、图号、比例、日期等。 2．2 图框是界定图纸容的线框。包括：图框线、幅面线、装订线、标题栏以与对中标志。 2...
