工程建筑面积计算照明负荷选择变压器容量

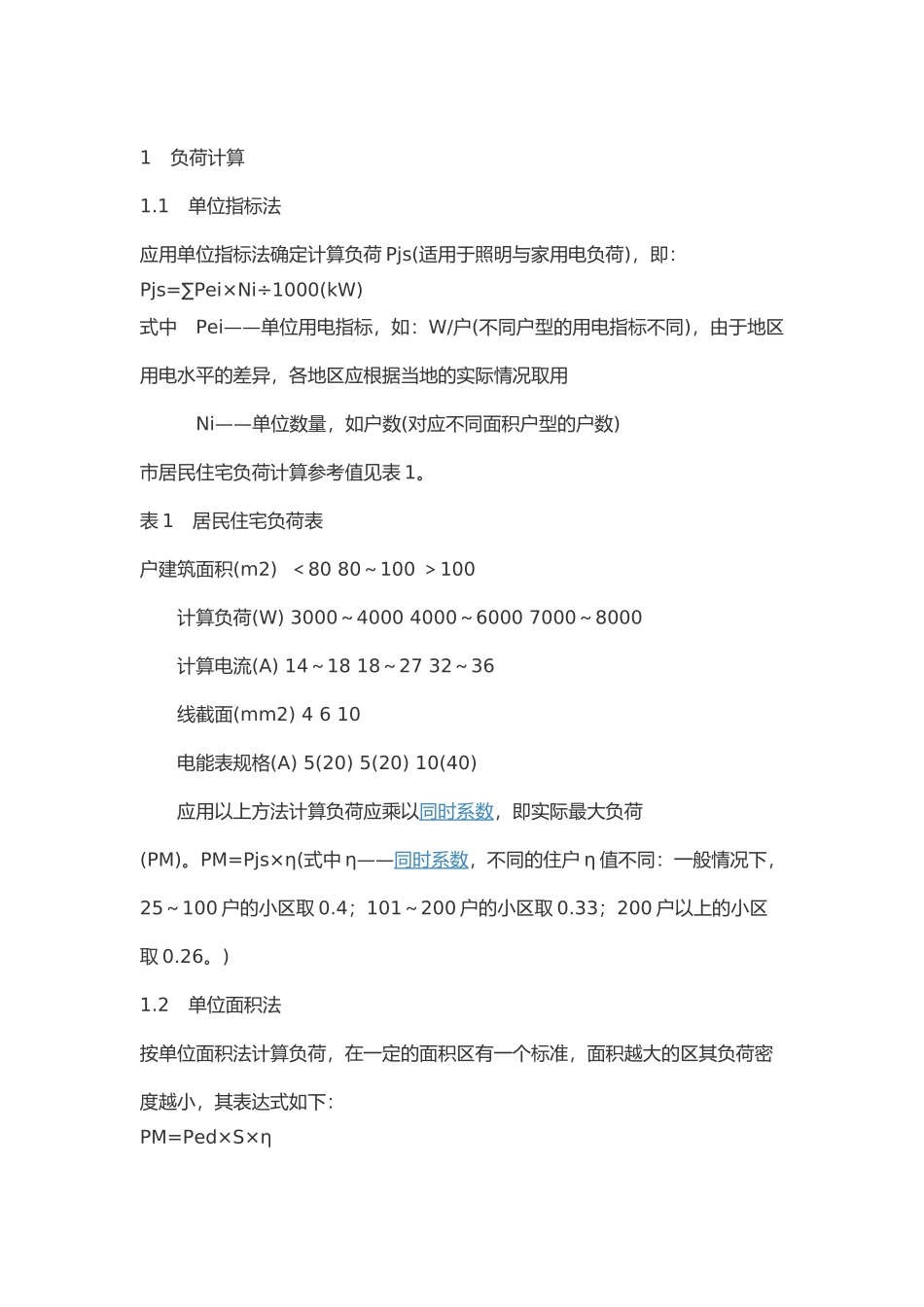

工程建筑面积计算照明负荷选择变压器容量_第1页
1/6
工程建筑面积计算照明负荷选择变压器容量_第2页
2/6
工程建筑面积计算照明负荷选择变压器容量_第3页
3/6
1 负荷计算1.1 单位指标法应用单位指标法确定计算负荷 Pjs(适用于照明与家用电负荷),即:Pjs=∑Pei×Ni÷1000(kW)式中 Pei——单位用电指标,如:W/户(不同户型的用电指标不同),由于地区用电水平的差异,各地区应根据当地的实际情况取用 Ni——单位数量,如户数(对应不同面积户型的户数)市居民住宅负荷计算参考值见表 1。表 1 居民住宅负荷表户建筑面积(m2) <80 80~100 >100 计算负荷(W) 3000~4000 4000~6000 7000~8000 计算电流(A) 14~18 18~27 32~36 线截面(mm2) 4 6 10 电能表规格(A) 5(20) 5(20) 10(40) 应用以上方法计算负荷应乘以同时系数,即实际最大负荷(PM)。PM=Pjs×η(式中 η——同时系数,不同的住户 η 值不同:一般情况下,25~100 户的小区取 0.4;101~200 户的小区取 0.33;200 户以上的小区取 0.26。)1.2 单位面积法按单位面积法计算负荷,在一定的面积区有一个标准,面积越大的区其负荷密度越小,其表达式如下:PM=Ped×S×η式中 PM——实际最大负荷,kW Ped——单位面积计算负荷,W/m2 S——小区总面积,m2 η——同时系数,取值围同上根据以上两种方法求出照明与家用负荷后,结合小区的实际情况,看是否还有其它负荷,如有其它负荷则应考虑进去。一般的成规模的小区会有路灯、公用照明、物业楼(物业办公与商场联用)用电负荷;假如是小高层(9 层以上)(小康型)还应考虑电梯负荷;二次加压泵房负荷(供生活与消防用水),以上诸负荷在计算住宅小区负荷中占比重较大的是照明与家用电负荷,而照明与家用电负荷出现最大值的时段为每天 19:00~22:00,因而在计算小区的最大负荷时就以 19:00~22:00 时段的照明与家用电负荷为基础,然后再叠加其它负荷。其它负荷计算方法为:(1) 电梯:PD=∑PDi×ηD。式中 PD——电梯实际最大总负荷,kW PDi——单部电梯负荷,kW ηD——多部电梯运行时的同时系数(取值围见表 2)表 2 电梯同时系数一览表电梯台数 1 2 3 4 5 6 … 12 同时系数 1 0.91 0.85 0.8 0.76 0.72 … 0.48 (2) 二次加压水泵:PMS=∑PSi×NSi式中 PMS——二次加压水泵最大运行方式下(开泵最多的方式)的实际最大负荷 PSi——各类水泵的单台最大负荷 NSi——最大运行方式下各类水泵的台数(3) 物业楼:PWM=PWS×ηW式中 PWM——物业楼在照明与家用电最大负荷时段实际最大负荷 PWS——物业楼设计最大负荷,kW ηW——物业楼负荷、照...
