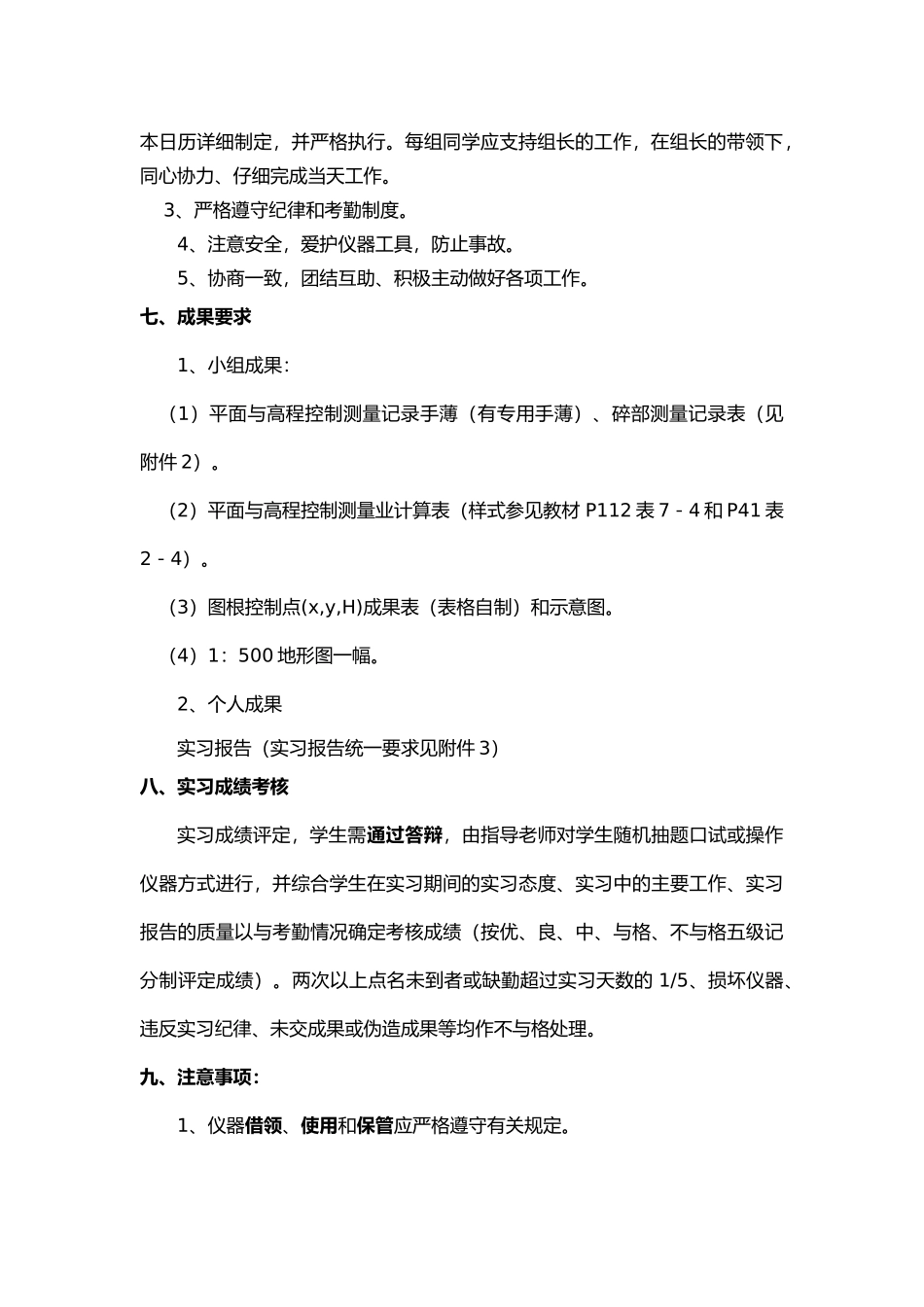

工程测量实习任务书班 级:土木工程 0581/0582 班指导老师:爱军 傅志瑶测量实习是《工程测量》课程理论教学和实验教学之后的一门独立的、综合性、实践性教学课程。实习的目的是巩固、扩大和加深同学们所学的理论知识,通过实习的全过程,进一步提高测绘仪器的操作、测量计算和绘图能力,掌握测量技术工作的原则、步骤和基本技能,培育其独立工作的本领。一、实习任务:在小区域,完成平面控制测量(导线测量)和高程控制测量(四等水准测量),以控制测量为基础完成 1:500 大比例尺地形图测绘。二、实习地点:校园。三、时间安排实习基本日历:第 15 周~16 周。项 目 容时间(天)任 务1实习动员、借领仪器、仪器检校、踏勘、选点0.5做好控制测量前的准备工作2控制测量外业3.5平面控制测量与高程控制测量 3控制测量业1控制点坐标与高程成果表计算3测图准备大比例尺地形图的测绘3在图纸上展绘控制点;测绘 1:500 比例尺地形图 1 幅5成果整理1整理资料、整饰地形图6实习总结、1归还仪器、编写实习报告、交测量成果、考核答辩四、 实习组织安排学生分组每班分 5 组,每组 6 人(第一名为组长)(详细分组见附件1)。其中 1 人观测,1 人记录、计算,1 人绘图,2 人跑尺,1 人机动。每组各领一套完整仪器,每小组均独立完成全部实习任务。五、仪器和工具每班领全站仪 1 台,钢尺 2 把。每组领 DS3水准仪 1 台,DJ6经纬仪 1 台,测杆 2 根,水准尺 2 支,测钎2 只,伞 1 把,量角器一个,工具袋一个。每组自己准备计算器一个,标控制点涂改液 1 瓶,5cm 左右水泥钉若干,2H 和 HB 铅笔各 1 只,图纸 1。六、实习要求:实习外业工作在校园里开展,车辆和行人干扰因素较多,实习工作以组为单位,独立作业,工作强度大。为了按计划圆满完成教学任务,必须有高度组织纪律性,团结一致完成各项实习工作。1、每位同学在实习前须仔细阅读实习任务书,并复习本学期所学容。2、实习期间,组长全面负责各项工作。各小组实习工作计划可按实习基本日历详细制定,并严格执行。每组同学应支持组长的工作,在组长的带领下,同心协力、仔细完成当天工作。 3、严格遵守纪律和考勤制度。4、注意安全,爱护仪器工具,防止事故。5、协商一致,团结互助、积极主动做好各项工作。七、成果要求1、小组成果:(1)平面与高程控制测量记录手薄(有专用手薄)、碎部测量记录表(见附件 2)。(2)平面与高程控制测量业...
