布氏硬度和洛氏硬度对照表

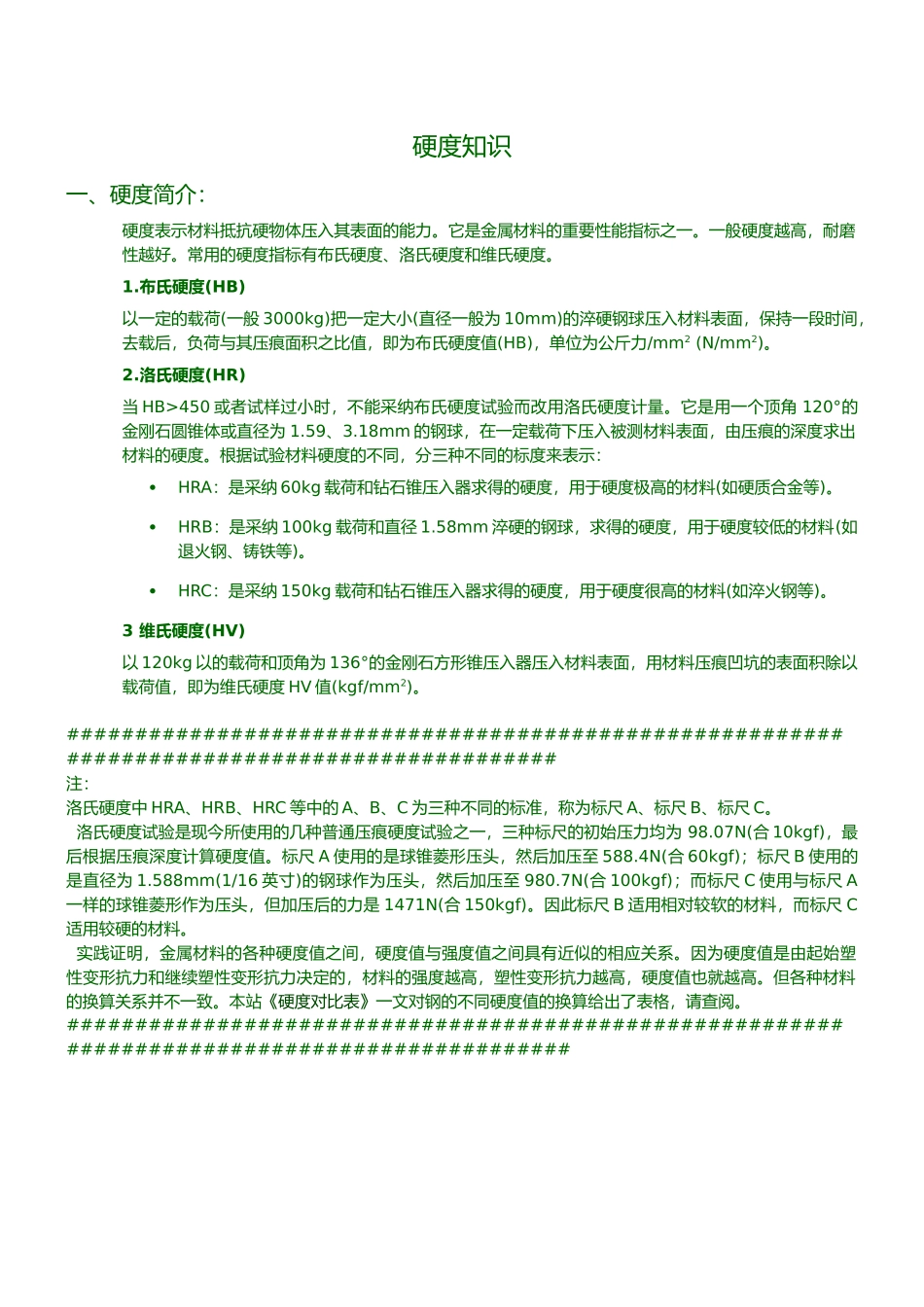

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB)以一定的载荷(一般 3000kg)把一定大小(直径一般为 10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR)当 HB>450 或者试样过小时，不能采纳布氏硬度试验而改用洛氏硬度计量。它是用一个顶角 120°的金刚石圆锥体或直径为 1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采纳 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采纳 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采纳 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。3 维氏硬度(HV)以 120kg 以的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度 HV 值(kgf/mm2)。#############################################################################################注：洛氏硬度中 HRA、HRB、HRC 等中的 A、B、C 为三种不同的标准，称为标尺 A、标尺 B、标尺 C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为 98.07N(合 10kgf)，最后根据压痕深度计算硬度值。标尺 A 使用的是球锥菱形压头，然后加压至 588.4N(合 60kgf)；标尺 B 使用的是直径为 1.588mm(1/16 英寸)的钢球作为压头，然后加压至 980.7N(合 100kgf)；而标尺 C 使用与标尺 A一样的球锥菱形作为压头，但加压后的力是 1471N(合 150kgf)。因此标尺 B 适用相对较软的材料，而标尺 C适用较硬的材料。 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对比表》一文对钢的不同硬度值的换算给出了表格，请查阅。##########################################################################...
