带传动、带轮运输机传动装置设计与计算

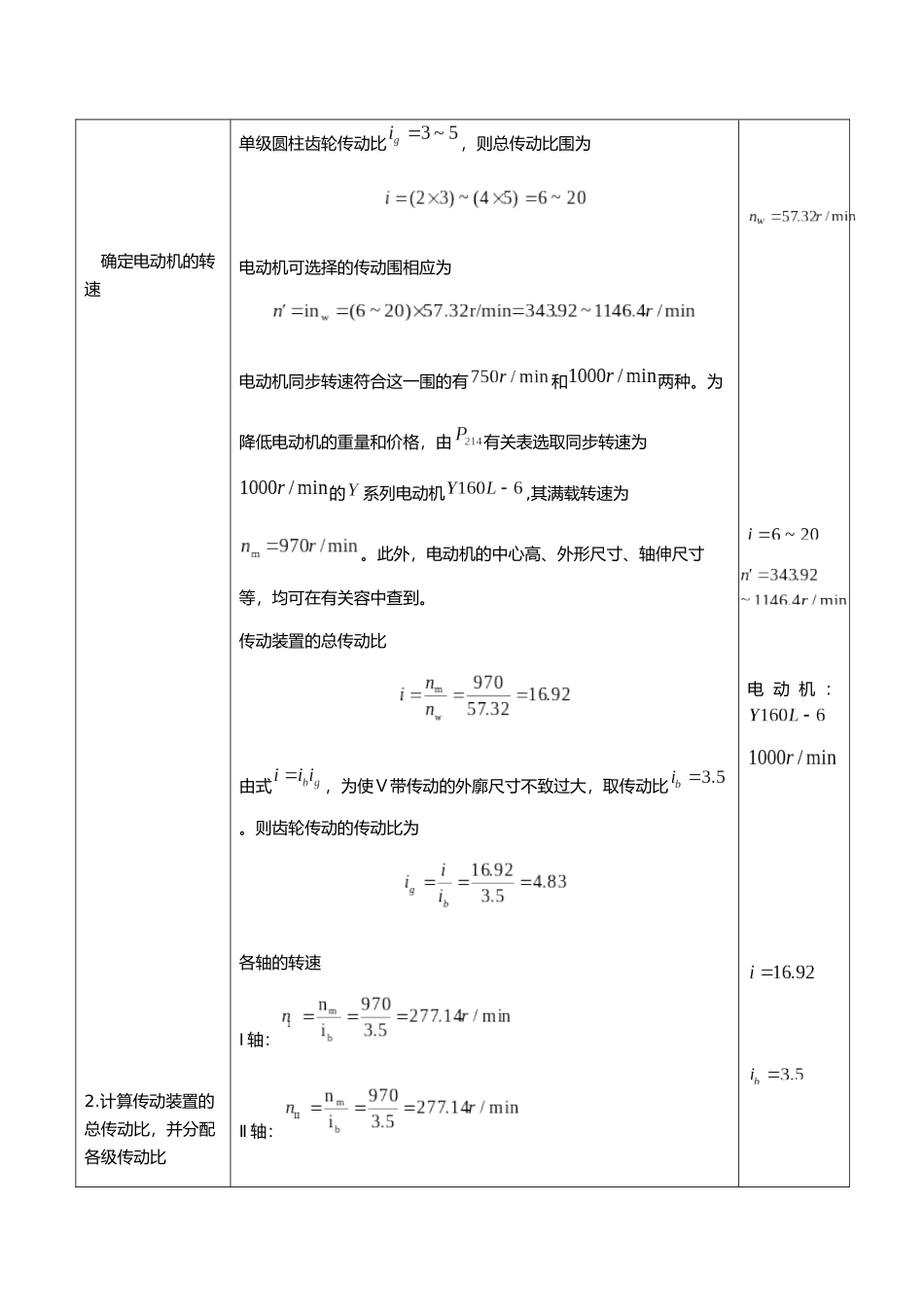

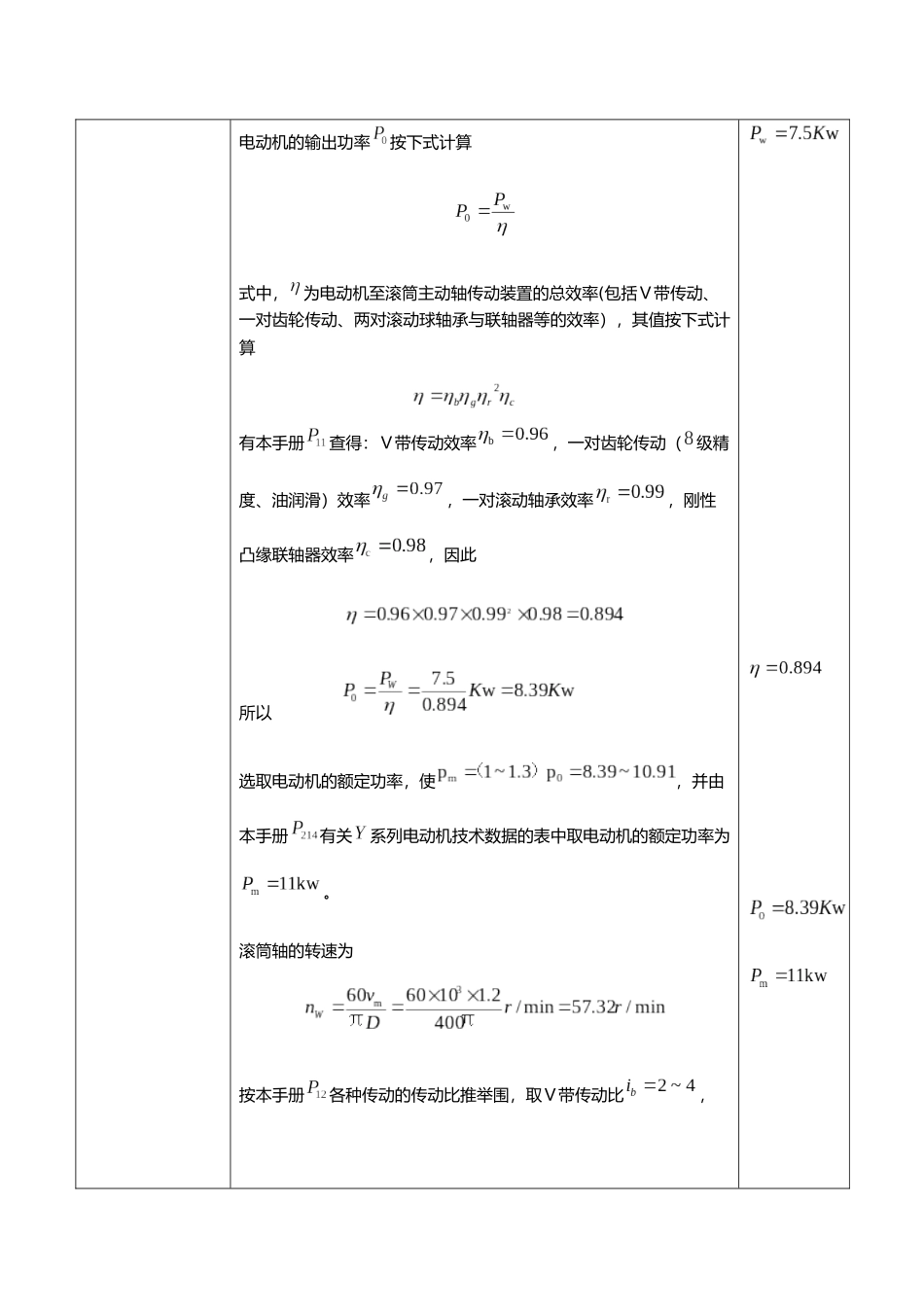

一、带式输送机传动装置设计原始数据已知条件题号3输送带工作压力6输送带速度1.2卷筒直径400工作情况：两班制工作（每班 8h 计算），连续单向运转，载荷变化不大，空载起动，输送带速度容许误差±5%；滚筒效率。设计计算说明书：设计项目计算与说明主要结果一、带轮运输机传动装置设计与计算1.选择合适的电动机选择电动机类型确定电动机功率根据有关表：根据工作要求和条件，选用系列封闭式三相异步电动机。工作所需的功率按下式计式中，,,有本手册查得：带式输送机的效率代入上式得电动机的输出功率按下式计算式中，为电动机至滚筒主动轴传动装置的总效率(包括Ⅴ带传动、一对齿轮传动、两对滚动球轴承与联轴器等的效率），其值按下式计算有本手册查得：Ⅴ带传动效率，一对齿轮传动（级精度、油润滑）效率，一对滚动轴承效率，刚性凸缘联轴器效率，因此所以 选取电动机的额定功率，使，并由本手册有关系列电动机技术数据的表中取电动机的额定功率为。滚筒轴的转速为按本手册各种传动的传动比推举围，取Ⅴ带传动比，确定电动机的转速2.计算传动装置的总传动比，并分配各级传动比单级圆柱齿轮传动比，则总传动比围为电动机可选择的传动围相应为电动机同步转速符合这一围的有和两种。为降低电动机的重量和价格，由有关表选取同步转速为的系列电动机,其满载转速为。此外，电动机的中心高、外形尺寸、轴伸尺寸等，均可在有关容中查到。传动装置的总传动比由式，为使Ⅴ带传动的外廓尺寸不致过大，取传动比。则齿轮传动的传动比为各轴的转速Ⅰ 轴：Ⅱ 轴：电 动 机 ：传动装置的总传动比分配各级传动比计算传动装置的运动参数和动力参数各轴的转速各轴的功率各轴的扭矩滚筒轴：各轴的功率Ⅰ 轴：Ⅱ 轴：滚筒轴：各轴的扭矩电动机轴：Ⅰ 轴：Ⅱ 轴：滚筒轴：将以上算得的运动参数和运动参数列表如下参数轴号电动机轴Ⅰ 轴Ⅱ 轴滚筒轴转速970277.1457.3857.38功率1110.5610.149.84转矩108.3363.891687.641637.71传动比3.54.831效率0.960.970.98二、带轮结构设计1. 设 计 某 通 风 机 用 普 通 Ⅴ 传 动 ， 已 知 电 动 机 的 型 号 为， 额 定 功 率， 转 速，传动比，每天工作 16 小时。设计项目计算与说明主要结果⑴ 确定设计功率由本书表 3-5 查得,由式得⑵ 选择带的型号⑶ 确定带轮基准直径⑷ 验算带速如何验算 ？⑸ 确定带的基准长度和 实 际 中 心距根据和查普通Ⅴ带选型...
