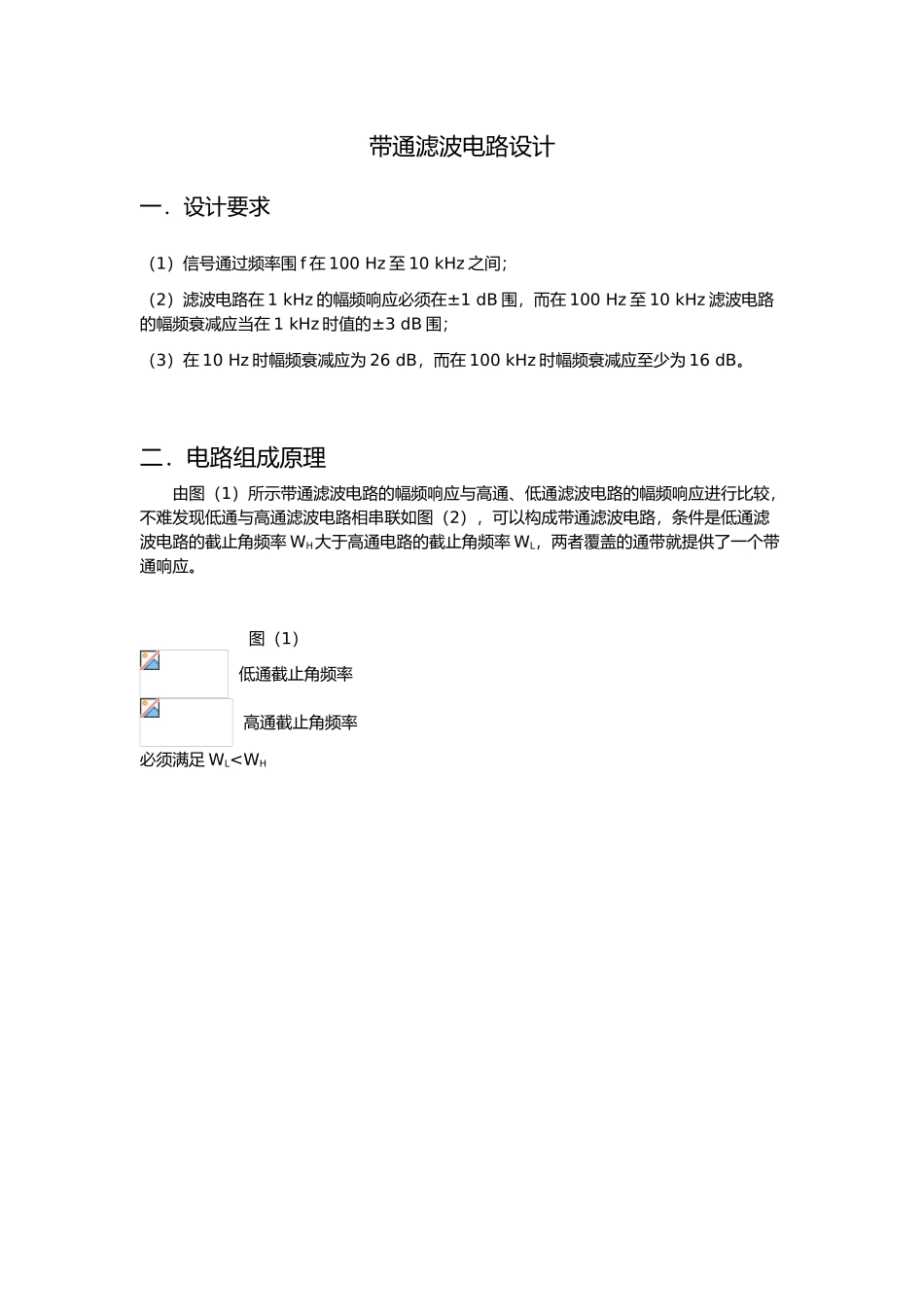

带通滤波电路设计一.设计要求(1)信号通过频率围 f 在 100 Hz 至 10 kHz 之间;(2)滤波电路在 1 kHz 的幅频响应必须在±1 dB 围,而在 100 Hz 至 10 kHz 滤波电路的幅频衰减应当在 1 kHz 时值的±3 dB 围;(3)在 10 Hz 时幅频衰减应为 26 dB,而在 100 kHz 时幅频衰减应至少为 16 dB。二.电路组成原理由图(1)所示带通滤波电路的幅频响应与高通、低通滤波电路的幅频响应进行比较,不难发现低通与高通滤波电路相串联如图(2),可以构成带通滤波电路,条件是低通滤波电路的截止角频率 WH大于高通电路的截止角频率 WL,两者覆盖的通带就提供了一个带通响应。 图(1) 低通截止角频率 高通截止角频率必须满足 WL
