建筑工程施工细部做法图例（DOC63页）

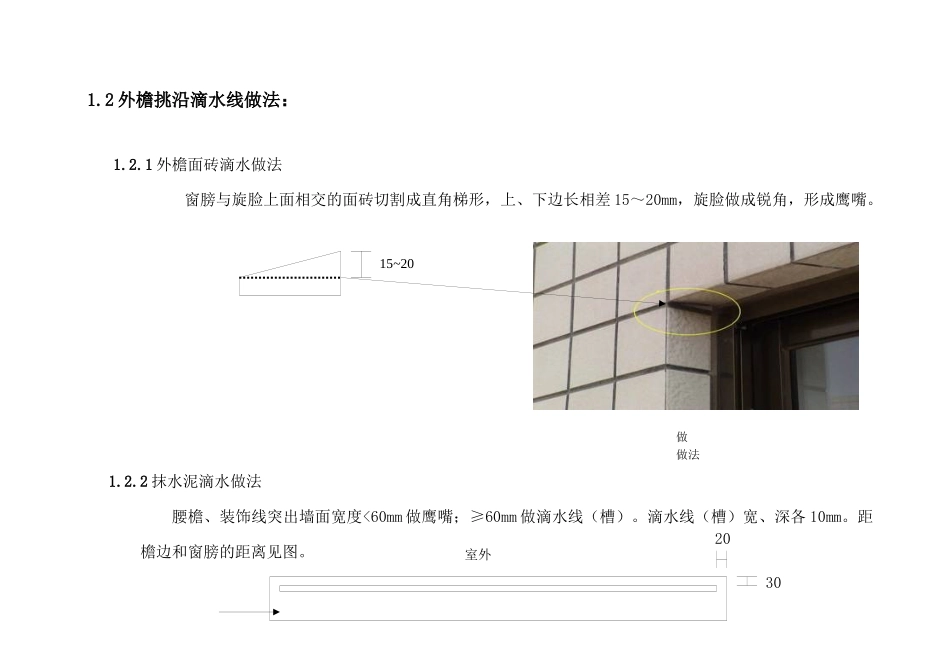

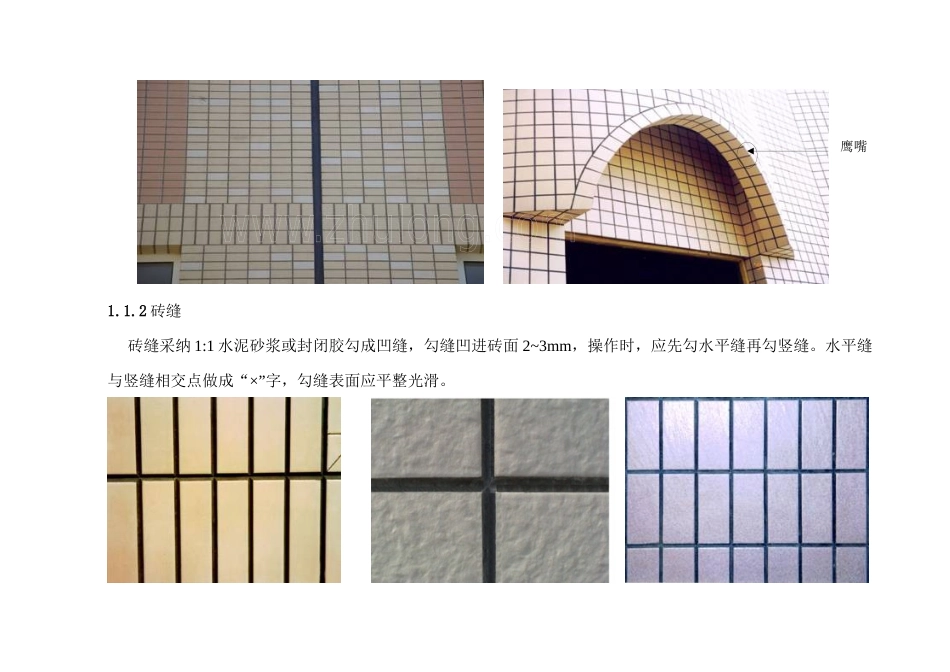

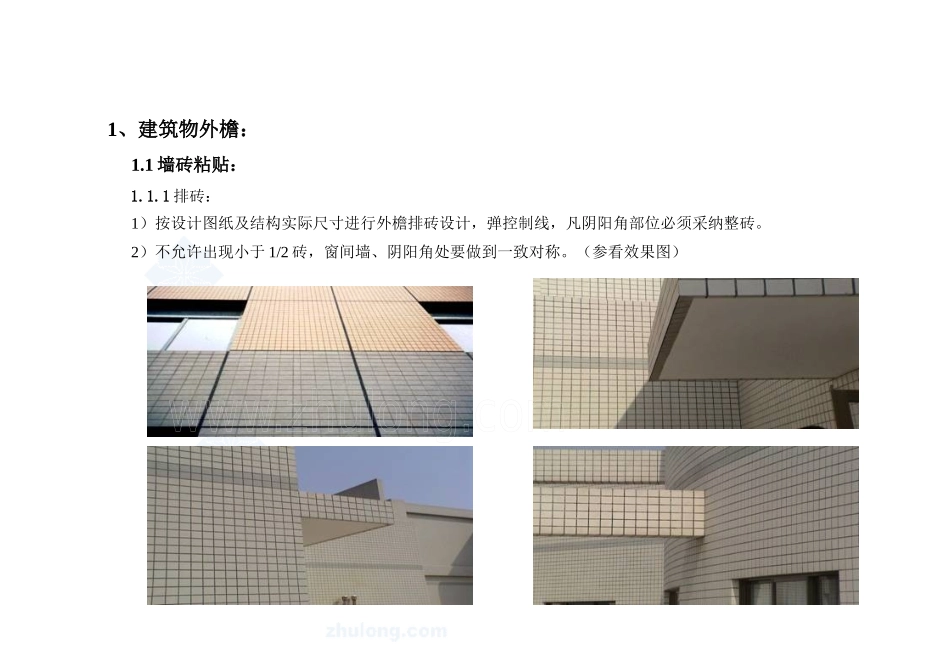

1、建筑物外檐：1.1 墙砖粘贴：1.1.1 排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采纳整砖。2）不允许出现小于 1/2 砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）1.1.2 砖缝 砖缝采纳 1:1 水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面 2~3mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。 鹰嘴1.2 外檐挑沿滴水线做法：1.2.1 外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差 15～20mm，旋脸做成锐角，形成鹰嘴。做 做法1.2.2 抹水泥滴水做法腰檐、装饰线突出墙面宽度<60mm 做鹰嘴；≥60mm 做滴水线（槽）。滴水线（槽）宽、深各 10mm。距檐边和窗膀的距离见图。室外203015~201.2.3 在檐下先抹 40～60㎜翻边，在其中部镶贴 10×10mm 塑料分格条。1.2.4 外檐悬挑部位不翻边时，可直接预埋 10×10mm 塑料条。塑料条转角处剪成“八”字对角. 室内旋脸1.3 散水做法：1.3.1 散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。20mm1508020mm1.3.2 散水拐角处均设置断缝，注封闭胶或沥青砂。1.3.3 室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。1.4 沉降观测点做法： 1.4.1 设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔 8~12m 均匀设置一个。1.4.2 沉降标牌设置：统一采纳建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘 50㎜.。天津建工总包沉降观测点（XX 工程）NO：X坡道门口缝中填柔性材料201.5 铝板幕墙做法及要求： 1.5.1 胶缝平、顺、直宽窄一致按结构实际尺寸进行排版，不允许出现小于 1/2 板宽的铝板进行饰面。 1.5.2 窗台、檐口要有泛水。 1.5.3 窗口及大于或等于 60mm 的挑檐要设滴水线或做大鹰嘴。 1.5.4 女儿墙压顶处进行反包处理。防水卷材要深化反包铝板内。（图一） 1.5.5 外檐铝幕墙滴水做法见（图二）铝幕墙i=2%卷材防水层铝板打胶封闭铝幕墙翻边鹰嘴1图一 图二1.6 玻璃幕墙做法及要求： 1.6.1 点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。 1.6.2 单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。 1.6.3 隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。 1.6.4 幕墙与其他材料交接，应采纳软连接可在缝外表做其他装...
