斜拉桥重点和难点

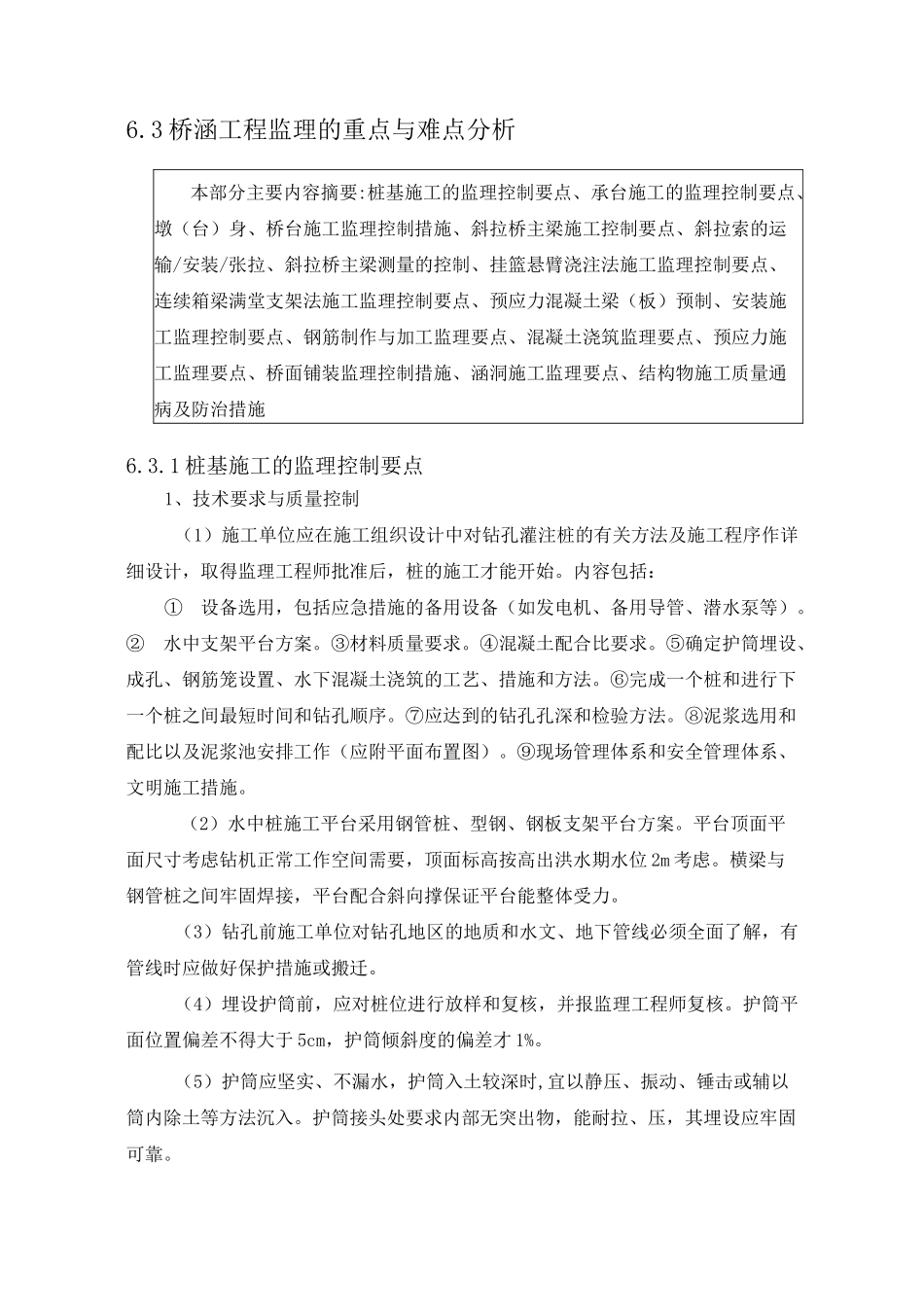

6.3 桥涵工程监理的重点与难点分析本部分主要内容摘要:桩基施工的监理控制要点、承台施工的监理控制要点、墩（台）身、桥台施工监理控制措施、斜拉桥主梁施工控制要点、斜拉索的运输/安装/张拉、斜拉桥主梁测量的控制、挂篮悬臂浇注法施工监理控制要点、连续箱梁满堂支架法施工监理控制要点、预应力混凝土梁（板）预制、安装施工监理控制要点、钢筋制作与加工监理要点、混凝土浇筑监理要点、预应力施工监理要点、桥面铺装监理控制措施、涵洞施工监理要点、结构物施工质量通病及防治措施6.3.1 桩基施工的监理控制要点1、技术要求与质量控制（1）施工单位应在施工组织设计中对钻孔灌注桩的有关方法及施工程序作详细设计，取得监理工程师批准后，桩的施工才能开始。内容包括：①设备选用，包括应急措施的备用设备（如发电机、备用导管、潜水泵等）。②水中支架平台方案。③材料质量要求。④混凝土配合比要求。⑤确定护筒埋设、成孔、钢筋笼设置、水下混凝土浇筑的工艺、措施和方法。⑥完成一个桩和进行下一个桩之间最短时间和钻孔顺序。⑦应达到的钻孔孔深和检验方法。⑧泥浆选用和配比以及泥浆池安排工作（应附平面布置图）。⑨现场管理体系和安全管理体系、文明施工措施。（2）水中桩施工平台采用钢管桩、型钢、钢板支架平台方案。平台顶面平面尺寸考虑钻机正常工作空间需要，顶面标高按高出洪水期水位 2m 考虑。横梁与钢管桩之间牢固焊接，平台配合斜向撑保证平台能整体受力。（3）钻孔前施工单位对钻孔地区的地质和水文、地下管线必须全面了解，有管线时应做好保护措施或搬迁。（4）埋设护筒前，应对桩位进行放样和复核，并报监理工程师复核。护筒平面位置偏差不得大于 5cm，护筒倾斜度的偏差才 1%。（5）护筒应坚实、不漏水，护筒入土较深时,宜以静压、振动、锤击或辅以筒内除土等方法沉入。护筒接头处要求内部无突出物，能耐拉、压，其埋设应牢固可靠。(6) 护筒内径应比桩径稍大，深水处的护筒内径宜比桩径大 30cm。护筒处于旱地时，其顶端至少高出地面 0.3m。水上钻孔时，其顶端至少应高出水面 1-1.5 业若处于潮水影响地区时，至少应高出最高潮位 1.5-2m，并应采取合适的措施，以稳定护筒及护筒内水位。(7) 应设置合适长度和强度的护筒，以保证不坍孔，并隔离地面水和保持孔内泥浆水位，以维护孔壁及对钻孔起导向作用。深水沉入护筒时，应采用导向设备定位，并保证倾斜度 VI%。(8) 地层本身如全为黏性土，可采用自然造浆，如土...
