分部分项工程划分实施方案{项目}

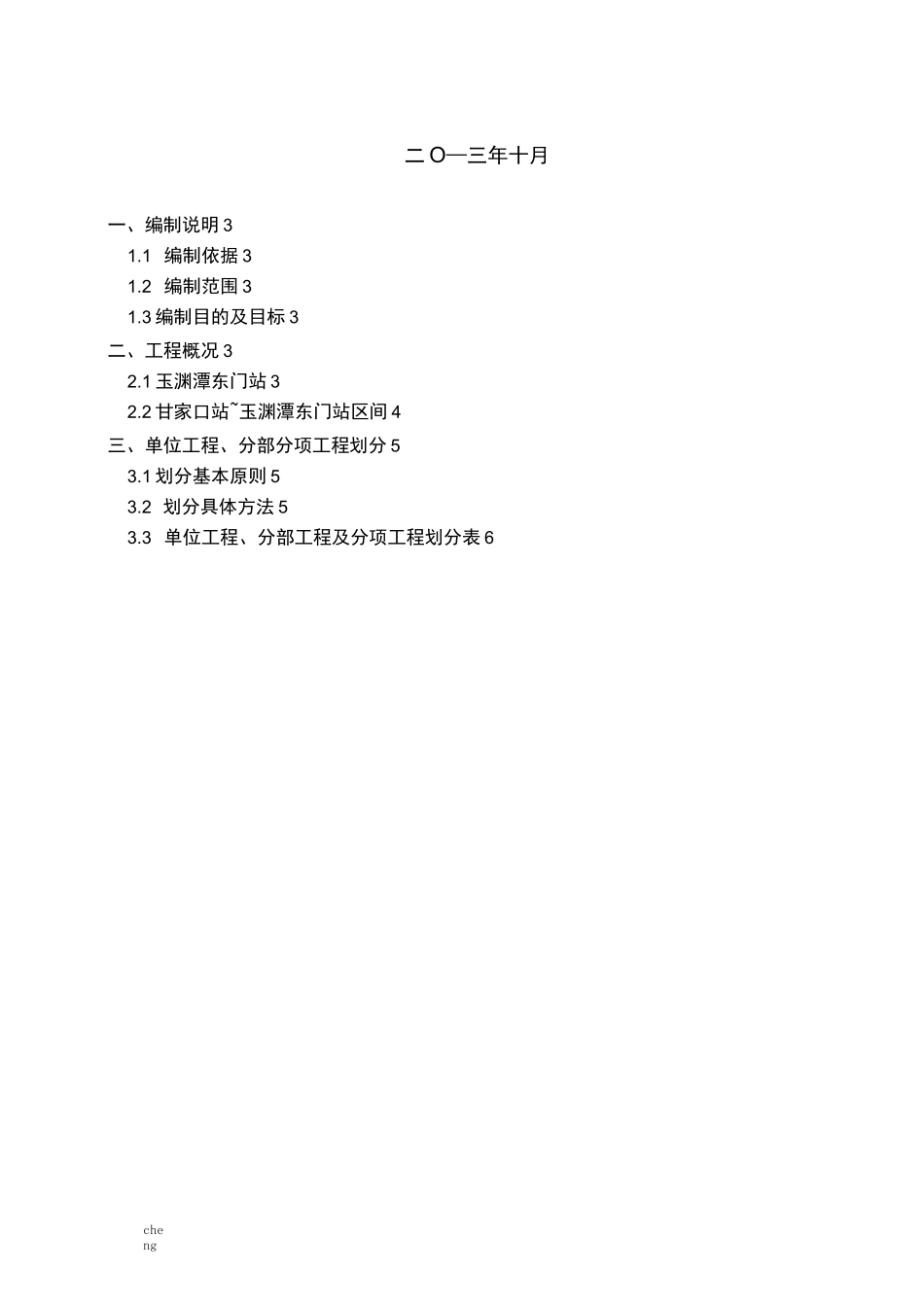

cheng玉渊潭东门站甘家口站玉渊潭东门站区间单位工程、分部分项工程划分方案中铁十二局集团有限公司北京地铁 16 号线工程土建施工 17 合同段项目经理部cheng二 O—三年十月一、编制说明 31.1 编制依据 31.2 编制范围 31.3 编制目的及目标 3二、工程概况 32.1 玉渊潭东门站 32.2 甘家口站~玉渊潭东门站区间 4三、单位工程、分部分项工程划分 53.1 划分基本原则 53.2 划分具体方法 53.3 单位工程、分部工程及分项工程划分表 6cheng一、编制说明1.1 编制依据⑴ 北京地铁 16 号线工程土建施工 17 标玉渊潭东门站、甘家口站〜玉渊潭东门站区间招标图及部分施工图；⑵《建筑工程施工质量验收统一标准》(GB50300-2001)；⑶《建筑工程资料管理规程》(DB11/T695-2009)⑷《市政基础设施工程资料管理规程》(DB11/T808-2011)⑸《轨道交通土建工程施工质量验收统一标准》(QGD-005-2005)⑹《轨道交通车站工程施工质量验收标准》(QGD-006-2005)；⑺《轨道交通隧道工程施工质量验收标准》(QGD-007-2005)；⑻《轨道交通降水工程施工质量验收统一标准》(QGD-013-2008)⑼《轨道交通防水工程施工质量验收标准》(QGD-012-2005)；⑽《轨道交通工程资料管理规程》(土建篇)(QGD-001-2008)；1.2 编制范围北京地铁 16 号线土建施工 17 合同段玉渊潭东门站、甘家口站〜玉渊潭东门站区间土建工程。1.3 编制目的及目标结合相关验收标准及资料规程，对车站、区间土建工程的单位工程、分部工程、分项工程及检验批进行合理、科学、详尽的划分，是加强工程统一管理的措施，能够在工程管理过程中显出各分项工程之间有机关系，为合理组织施工提供指导，同时工程划分也是参见各方在分项、分部工程开工的申请和批准、分项工程的质量控制、验收、评定和中间交工以及分部单位工程的质量评定和工程的计量支付等施工全过程管理的依据。二、工程概况2.1 玉渊潭东门站玉渊潭东门站位于月坛南街与三里河路 T 字交叉路口处，跨月坛南街南北向布置在三里河路路中下方。现状三里河路是国宾道，南北向双向四车道，两侧各有一条非机动车道，路边设置人行道。道路设置两道绿化隔离带，道路西侧为银杏景观大道，道路东侧为绿地。道路规划红线宽 75m，已经基本实现规划，道路交通流量大。现状月坛南街东西向双向四车道，道路红线宽 40m，已基本实现规划，道路交通流量大。车站平面见图 2.1.1。cheng车站为双层三跨暗挖地下岛式车站，主体米用 PBA 暗挖法施...
