一文读懂压力传感器的原理和分类(必须收藏)

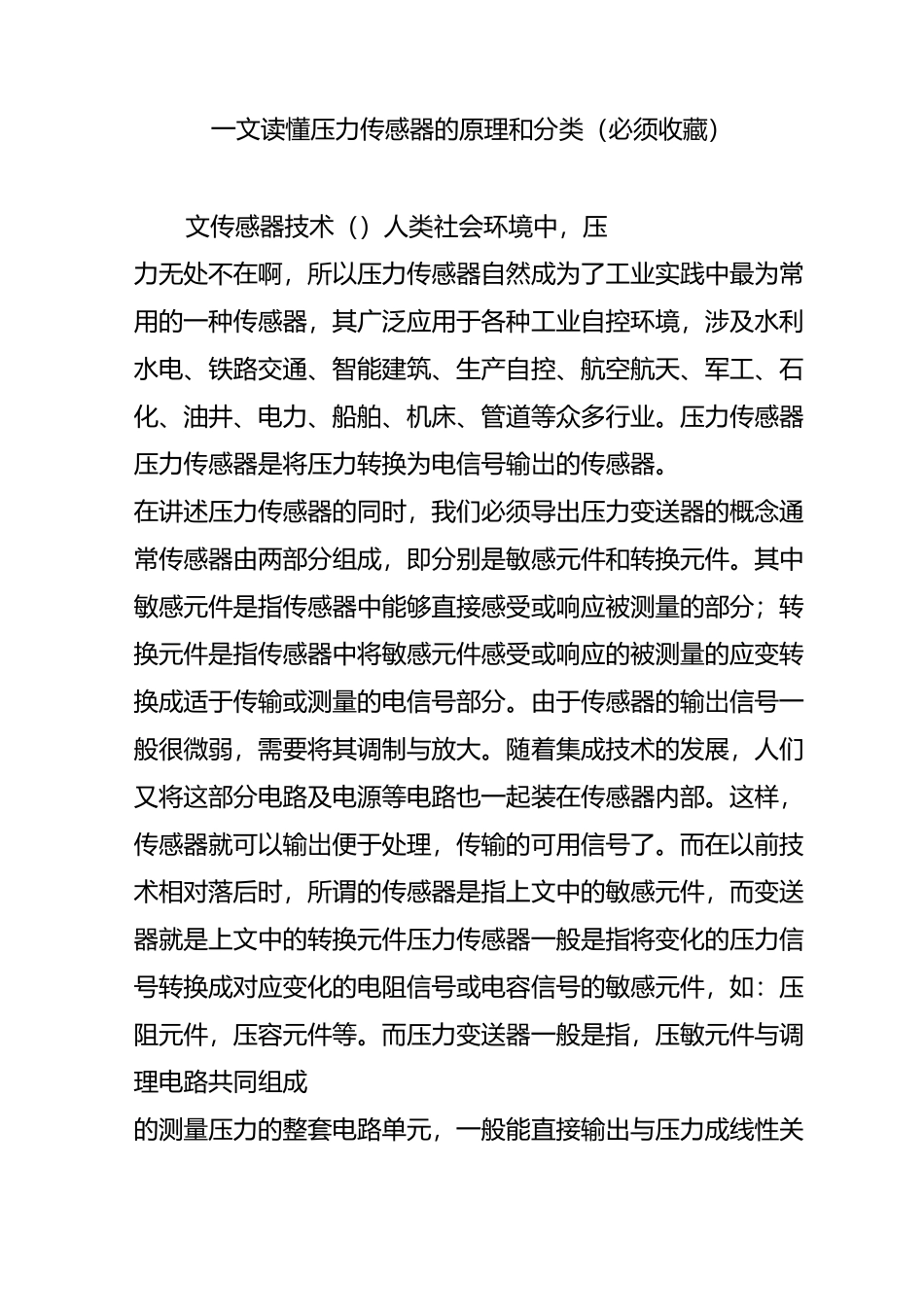

一文读懂压力传感器的原理和分类(必须收藏)_第1页
1/9

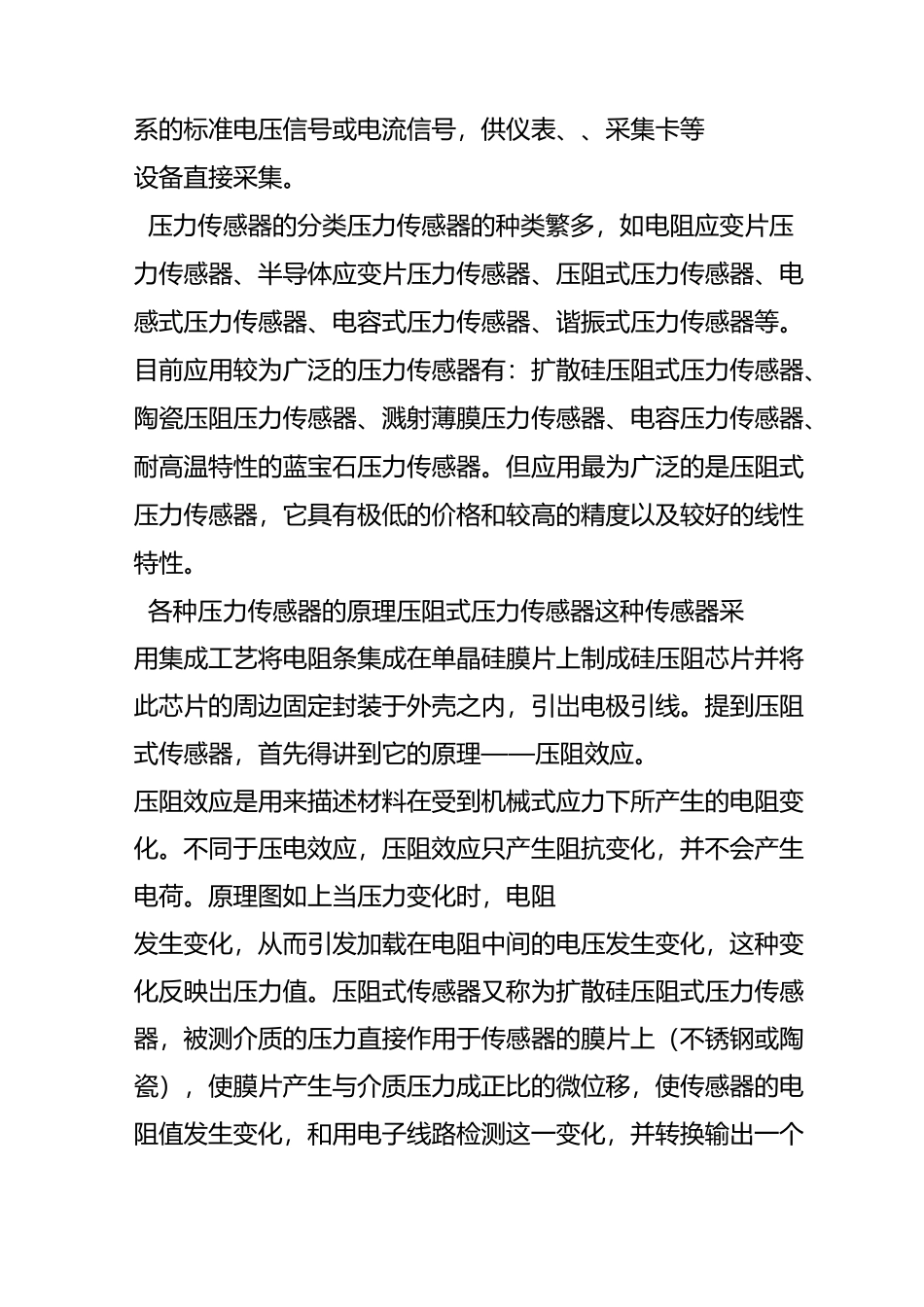

一文读懂压力传感器的原理和分类(必须收藏)_第2页
2/9

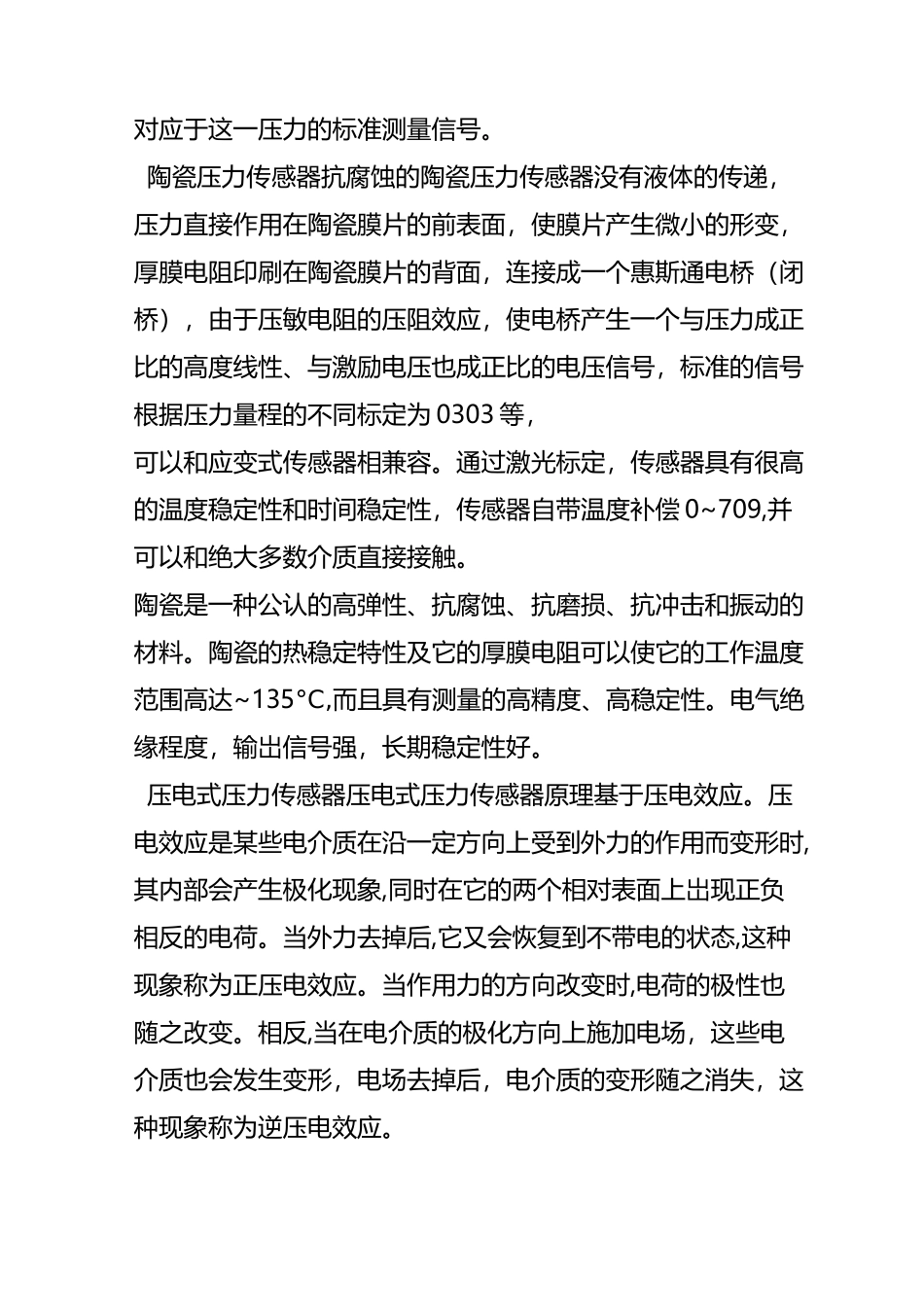

一文读懂压力传感器的原理和分类(必须收藏)_第3页
3/9
一文读懂压力传感器的原理和分类(必须收藏)文传感器技术()人类社会环境中,压力无处不在啊,所以压力传感器自然成为了工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。压力传感器压力传感器是将压力转换为电信号输岀的传感器。在讲述压力传感器的同时,我们必须导出压力变送器的概念通常传感器由两部分组成,即分别是敏感元件和转换元件。其中敏感元件是指传感器中能够直接感受或响应被测量的部分;转换元件是指传感器中将敏感元件感受或响应的被测量的应变转换成适于传输或测量的电信号部分。由于传感器的输岀信号一般很微弱,需要将其调制与放大。随着集成技术的发展,人们又将这部分电路及电源等电路也一起装在传感器内部。这样,传感器就可以输岀便于处理,传输的可用信号了。而在以前技术相对落后时,所谓的传感器是指上文中的敏感元件,而变送器就是上文中的转换元件压力传感器一般是指将变化的压力信号转换成对应变化的电阻信号或电容信号的敏感元件,如:压阻元件,压容元件等。而压力变送器一般是指,压敏元件与调理电路共同组成的测量压力的整套电路单元,一般能直接输出与压力成线性关系的标准电压信号或电流信号,供仪表、、采集卡等设备直接采集。压力传感器的分类压力传感器的种类繁多,如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器等。目前应用较为广泛的压力传感器有:扩散硅压阻式压力传感器、陶瓷压阻压力传感器、溅射薄膜压力传感器、电容压力传感器、耐高温特性的蓝宝石压力传感器。但应用最为广泛的是压阻式压力传感器,它具有极低的价格和较高的精度以及较好的线性特性。各种压力传感器的原理压阻式压力传感器这种传感器采用集成工艺将电阻条集成在单晶硅膜片上制成硅压阻芯片并将此芯片的周边固定封装于外壳之内,引岀电极引线。提到压阻式传感器,首先得讲到它的原理——压阻效应。压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。不同于压电效应,压阻效应只产生阻抗变化,并不会产生电荷。原理图如上当压力变化时,电阻发生变化,从而引发加载在电阻中间的电压发生变化,这种变化反映岀压力值。压阻式传感器又称为扩散硅压阻式压力传感器,被测介质的压力直接作用于传感器的膜片上(不锈钢...
