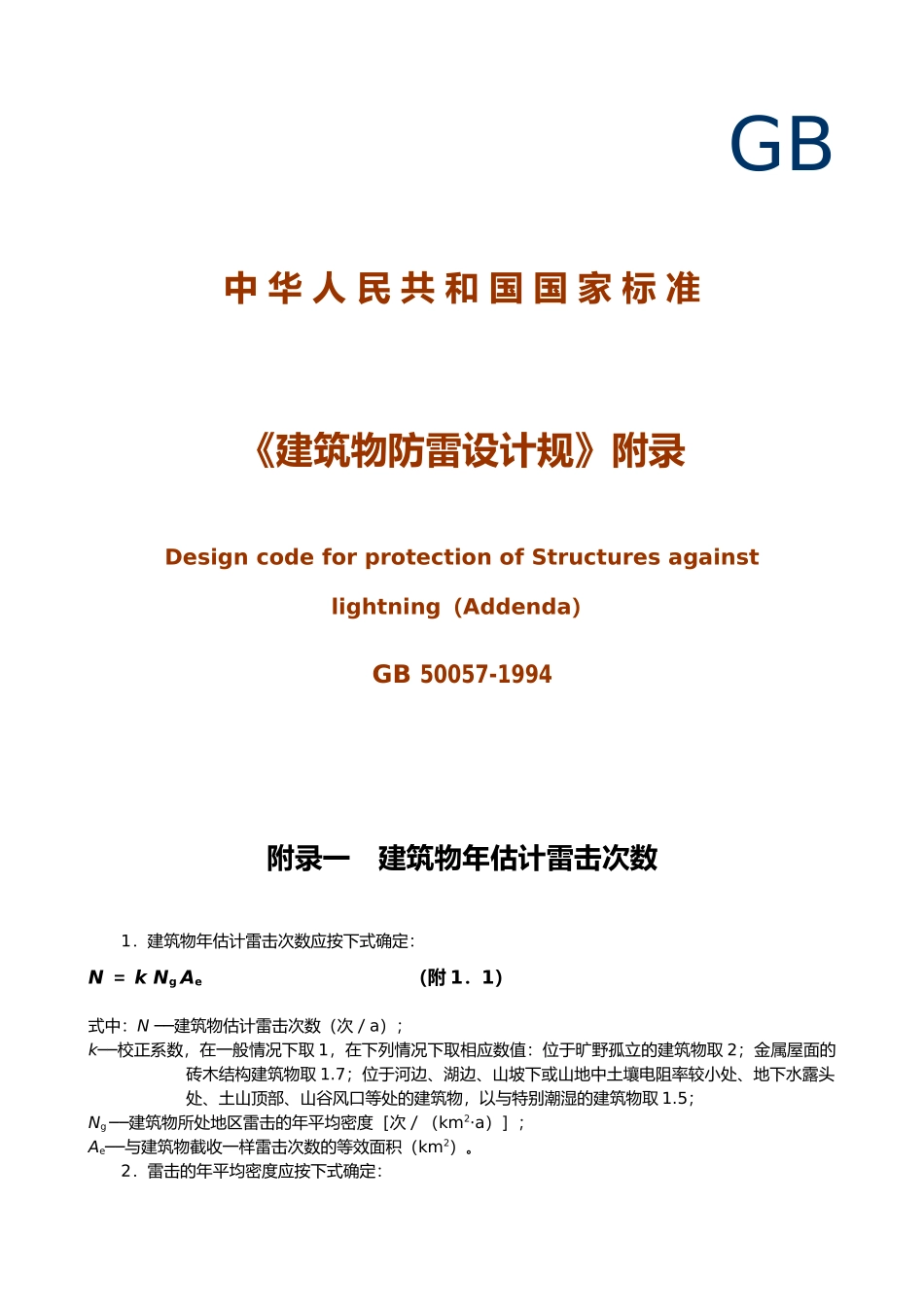

建筑物防雷设计规标准----------------------- -----------------------日期：GB中 华 人 民 共 和 国 国 家 标 准《建筑物防雷设计规》附录Design code for protection of Structures against lightning（Addenda）GB 50057-1994附录一 建筑物年估计雷击次数1．建筑物年估计雷击次数应按下式确定：N ＝ k Ng Ae （附 1．1）式中：N ──建筑物估计雷击次数（次／a）；k──校正系数，在一般情况下取 1，在下列情况下取相应数值：位于旷野孤立的建筑物取 2；金属屋面的砖木结构建筑物取 1.7；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以与特别潮湿的建筑物取 1.5；Ng ──建筑物所处地区雷击的年平均密度［次／（km2·a）］；Ae──与建筑物截收一样雷击次数的等效面积（km2）。2．雷击的年平均密度应按下式确定：Ng ＝ 0.024Td 1.3 （附 1．2）式中：T d──年平均雷暴日，根据当地气象台、站资料确定（d／a）。3．建筑物等效面积 Ae应为其实际平面积向外扩大后的面积。其计算方法应符合下列规定：（1）当建筑物的高 H 小于 100m 时，其每边的扩大宽度和等效面积应按下列公式计算确定（附图1．1）： （附 1．3） （附 1．4）式中：D──建筑物每边的扩大宽度（m）；L、W、H──分别为建筑物的长、宽、高（m）。注：建筑物平面积扩大后的面积 Ae如附图 1．1 中周边虚线所包围的面积。 （2）当建筑物的高 H 等于或大于 100m 时，其每边的扩大宽度应按等于建筑物的高 H 计算；建筑物的等效面积应按下式确定。Ae ＝[ LW＋2 H（L＋W）＋πH2 ]·10-6 （附 1．5）（3）当建筑物各部位的高不同时，应沿建筑物周边逐点算出最大扩大宽度，其等效面积 Ae应按每点最大扩大宽度外端的连接线所包围的面积计算。附录二 建筑物易受雷击的部位 1．平屋面或坡度不大于 1／10 的屋面——檐角、女儿墙、屋檐〔附图 2．1（a）、2．1（b）〕。 2．坡度大于 1／10 且小于 1／2 的屋面——屋角、屋脊、檐角、屋檐〔附图 2．1（c）〕。 3．坡度不小于 1／2 的屋面——屋角、屋脊、檐角［附图 2．1（d）］。4．对附图 2．1（c）和 2．1（d），在屋脊有避雷带的情况下，当屋檐处于屋脊避雷带的保护围时屋檐上可不设避雷带。附录三 接地装置冲击接地电阻与工频接地电阻的换算1．接地装置冲击接地电阻与工频接地电阻的换算应按下...
