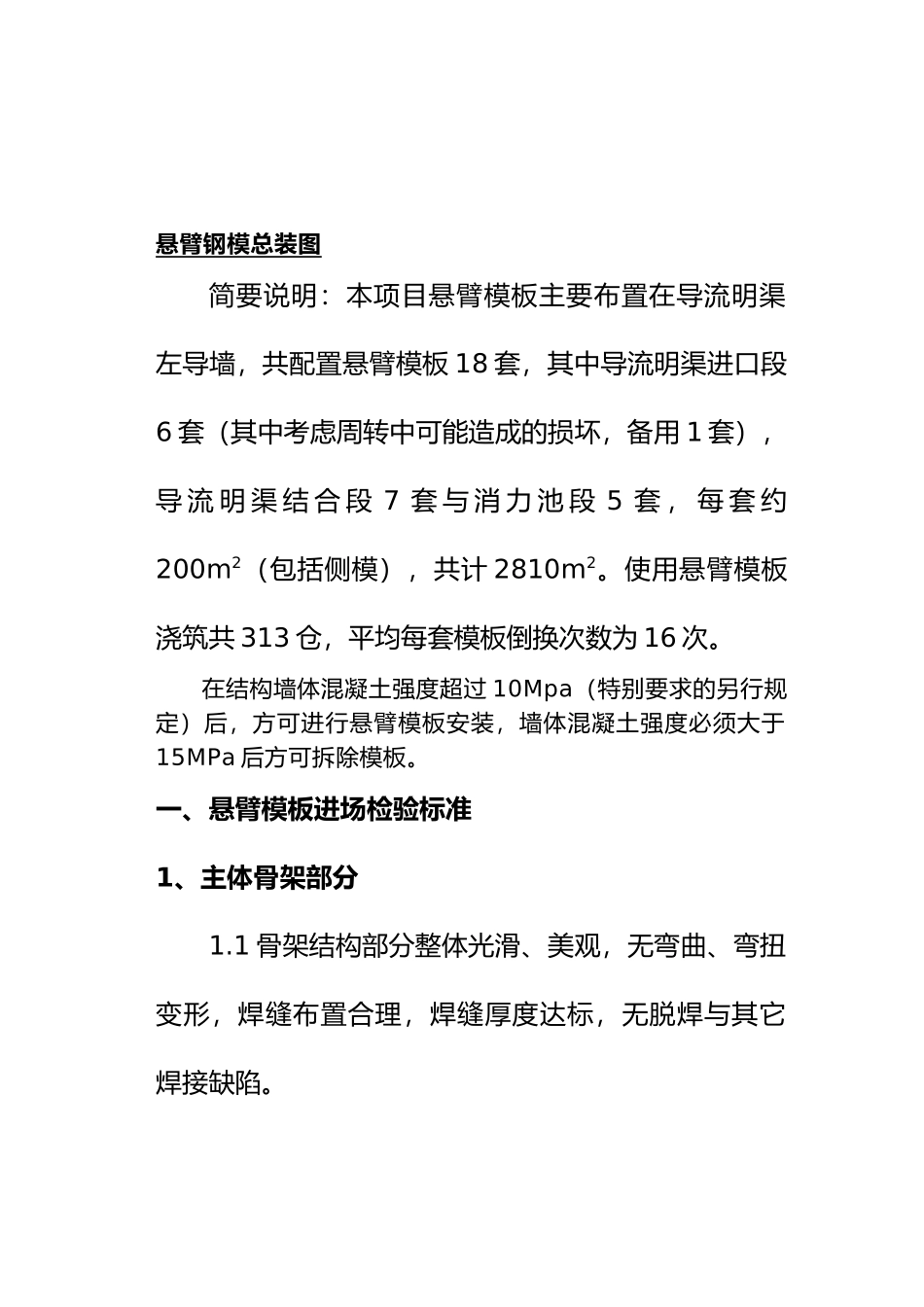

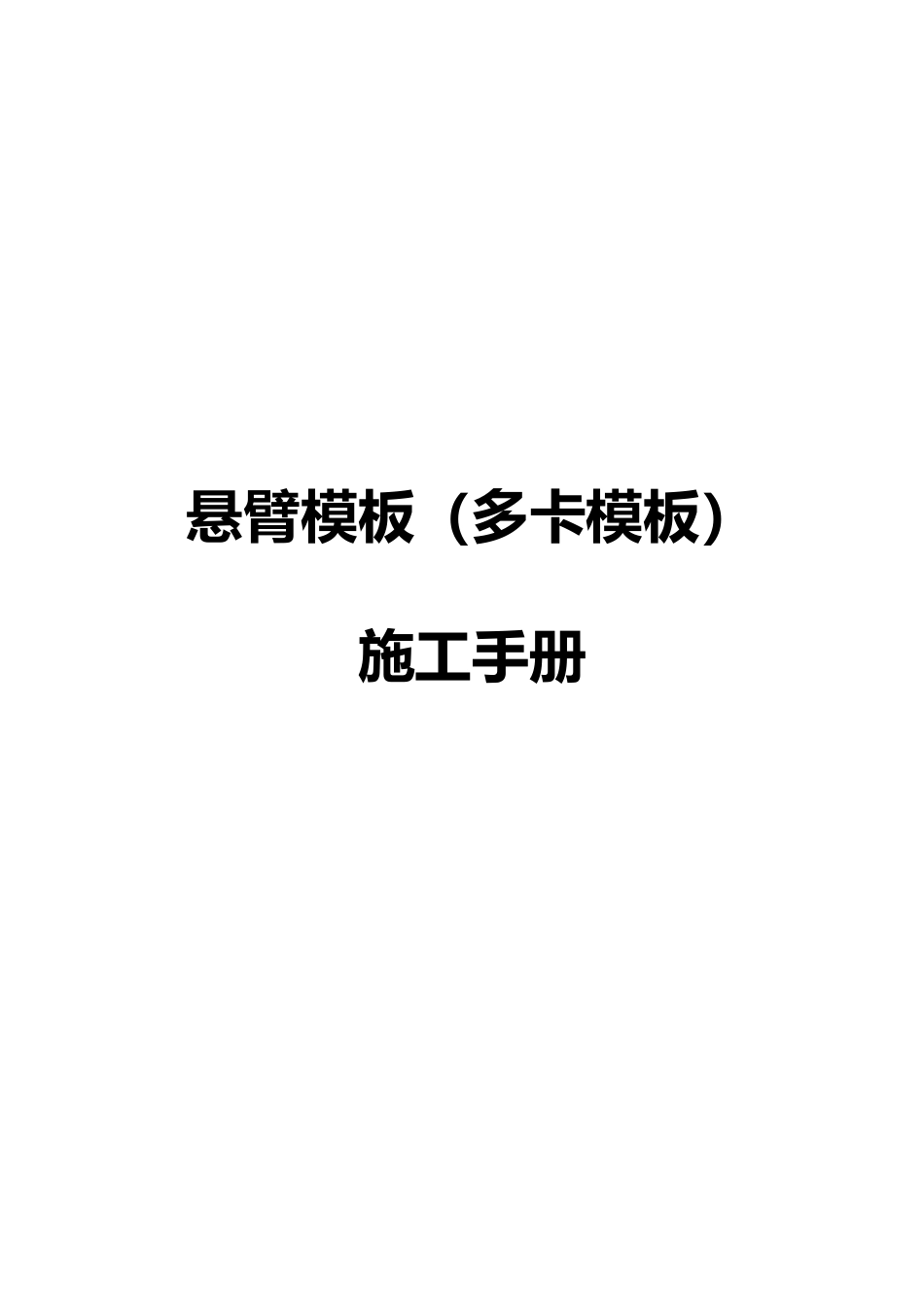

悬臂模板(多卡模板)施工手册悬 臂 钢 模 板 主要 用 于 水 利 大 坝 、桥 墩 、 锚 碇 、 混 凝地 下 土 墙 、 隧 道 与地 下 厂 房 的 混 凝 土衬 砌 等 结 构 的 模 板施 工 。 由 于 混 凝 土的 侧 压 力 完 全 由 预埋 件 与 支 架 承 担 ,因 此 不 需 要 穿 墙 螺杆 , 模 板 不 必 有 另外 的 加 固 措 施 , 施工 简 单 , 迅 速 , 而且 十 分 经 济 , 混 凝土 表 面 光 洁 , 是 一种 理 想 的 单 面 墙 体模板体系。见右图。挑架挑架跳板防护自备跳板防护自备预埋件预埋件钢模板钢模板上架体上架体主平台自备主平台自备主梁三脚架主梁三脚架吊平台架体吊平台架体吊平台自备吊平台自备悬臂钢模总装图简要说明:本项目悬臂模板主要布置在导流明渠左导墙,共配置悬臂模板 18 套,其中导流明渠进口段6 套(其中考虑周转中可能造成的损坏,备用 1 套),导 流 明 渠 结 合 段 7 套 与 消 力 池 段 5 套 , 每 套 约200m2(包括侧模),共计 2810m2。使用悬臂模板浇筑共 313 仓,平均每套模板倒换次数为 16 次。在结构墙体混凝土强度超过 10Mpa(特别要求的另行规定)后,方可进行悬臂模板安装,墙体混凝土强度必须大于15MPa 后方可拆除模板。一、悬臂模板进场检验标准1、主体骨架部分1.1 骨架结构部分整体光滑、美观,无弯曲、弯扭变形,焊缝布置合理,焊缝厚度达标,无脱焊与其它焊接缺陷。1.2 组装后,各螺栓孔基本无错位现象。1.3 组装后,框架的对角线误差不大于±5mm,每片框架的垂直度不大于 5mm。2、模板2.1 单块模板无缺焊、脱焊现象。拱板无扭曲,筋板无弯曲,面板无锈蚀、凹凸等缺陷。2.2 模板整体要求模板拼装检查后喷涂防锈漆,喷涂前表面处理打磨洁净,模板表面光洁、无凹凸、无焊渣、毛刺、飞边。模板存储、运输、吊装设有防变措施。3、支撑系统3.1 每根丝杠的弯曲度不大于 2mm。3.2 丝杠转动灵活,螺纹有效长度合理。3.3 模板的整体支撑系统布置合理,无支撑弱区。4、衬砌模板的技术与检验标准(1)刚度、强度要求:搭接(包括边墙基础)部分变形不超过 3mm,其它部分变形不超过 2mm。(2)表 1:单模板制造工差序号项 目标准1实际轮廓与设计轮廓面任意点法线误差≤3mm2腹板与面板垂直度1.5mm/300mm3对角线误差≤3mm4长度误差±2mm5宽度误差±2mm6轮廓面(...
