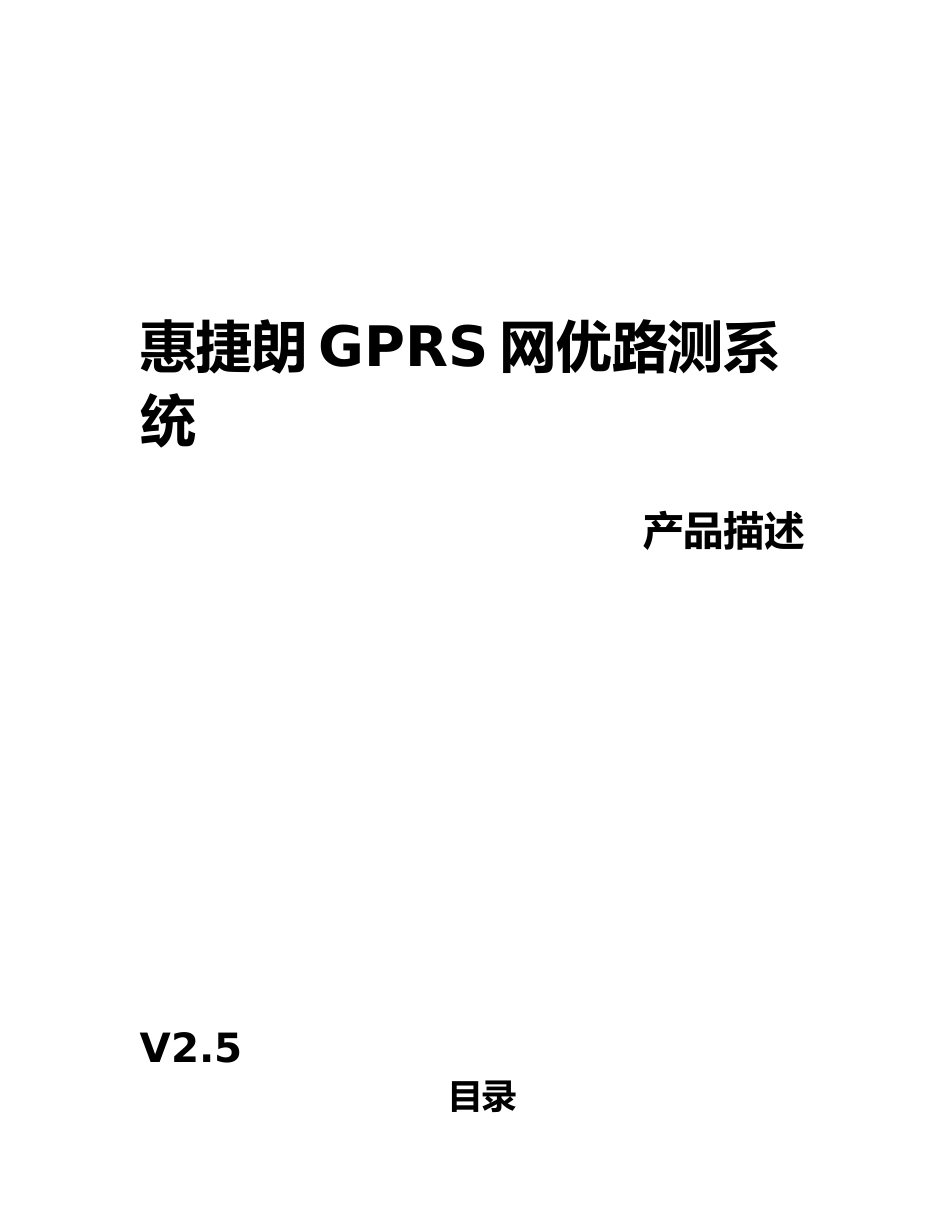

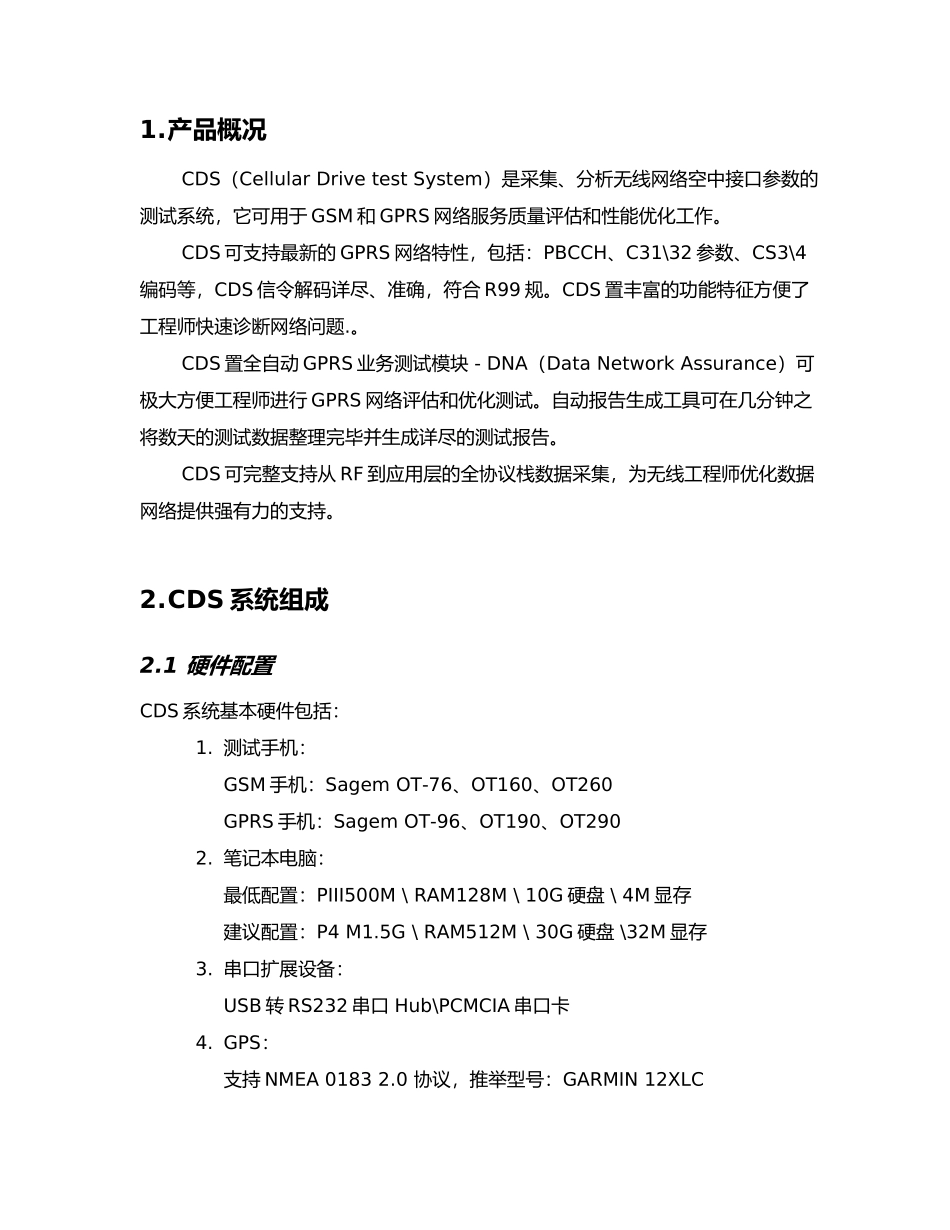

惠捷朗 GPRS 网优路测系统 产品描述 V2.5目录1.产品概况CDS（Cellular Drive test System）是采集、分析无线网络空中接口参数的测试系统，它可用于 GSM 和 GPRS 网络服务质量评估和性能优化工作。CDS 可支持最新的 GPRS 网络特性，包括：PBCCH、C31\32 参数、CS3\4编码等，CDS 信令解码详尽、准确，符合 R99 规。CDS 置丰富的功能特征方便了工程师快速诊断网络问题.。CDS 置全自动 GPRS 业务测试模块 - DNA（Data Network Assurance）可极大方便工程师进行 GPRS 网络评估和优化测试。自动报告生成工具可在几分钟之将数天的测试数据整理完毕并生成详尽的测试报告。CDS 可完整支持从 RF 到应用层的全协议栈数据采集，为无线工程师优化数据网络提供强有力的支持。2.CDS 系统组成2.1 硬件配置CDS 系统基本硬件包括：1. 测试手机：GSM 手机：Sagem OT-76、OT160、OT260GPRS 手机：Sagem OT-96、OT190、OT2902. 笔记本电脑：最低配置：PIII500M \ RAM128M \ 10G 硬盘 \ 4M 显存建议配置：P4 M1.5G \ RAM512M \ 30G 硬盘 \32M 显存3. 串口扩展设备：USB 转 RS232 串口 Hub\PCMCIA 串口卡4. GPS：支持 NMEA 0183 2.0 协议，推举型号：GARMIN 12XLC2.2 软件要求CDS 系统软件要求包括：1. 操作系统：Windows2000，Windows XP (中、英文均可)2. Excel20003. CDS 测试软件包3.CDS 功能介绍3.1 主界面CDS 界面灵活、易用、中文菜单，既可让新接触网优设备的工程师快速上手，也可让资深的工程师根据需求灵活配置测试模版提高测试效率。3.1.1 无线资源管理器主界面左侧为“无线资源管理器”（Wireless Explore 或 WE）。用户可使用热键随时将其显示或隐藏。无线资源管理器提供硬件设备管理、测试视图管理与测量参数属性管理等功能，它可在测试或后分析时方便用户操作。3.1.2 显示页CDS 允许用户打开多个显示页，随意将测试视图配置到不同的显示页中，即便采集参数繁多也可轻易管理。3.2 工作区文件与日志文件3.2.1 工作区文件工作区文件用来保存用户对测试环境的配置，主要容包括硬件连接配置、测试视图布局、自动测试参数配置等。用户可根据不同的测试需求配置多个工作区文件，打开工作区文件可直接恢复相应的测量配置环境。3.2.2 日志文件日志文件用来保存实际的测量数据，日志文件采纳惠捷朗科技专有文件格式，具有保存数据量小，装入速度快等特点。CDS 支持以下日...
