惠普服务器维护手册范本

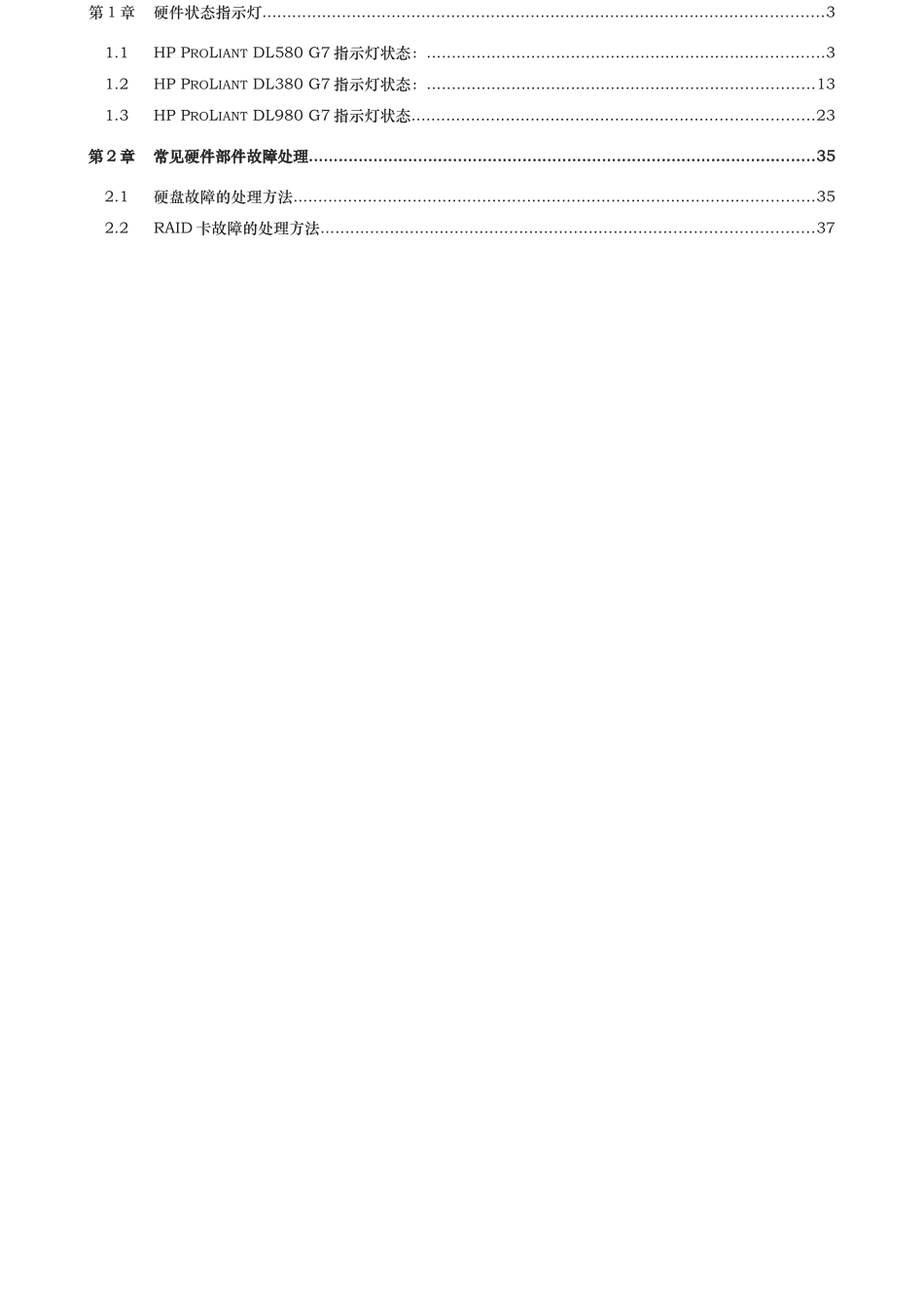

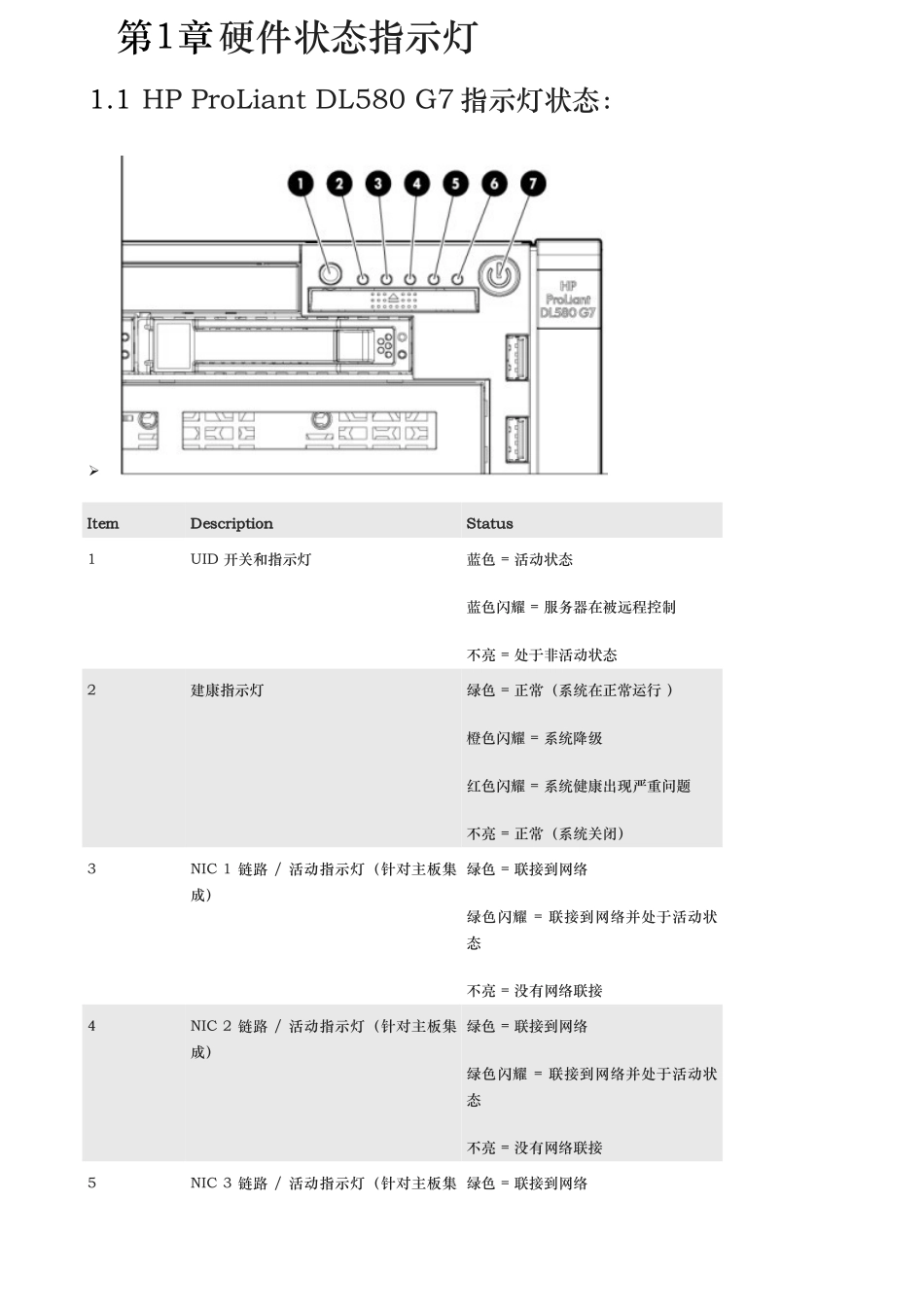

HP PC 服务器维护手册目录第 1 章硬件状态指示灯.................................................................................................................31.1HP PROLIANT DL580 G7 指示灯状态：................................................................................31.2HP PROLIANT DL380 G7 指示灯状态：..............................................................................131.3HP PROLIANT DL980 G7 指示灯状态.................................................................................23第 2 章常见硬件部件故障处理......................................................................................................352.1硬盘故障的处理方法.........................................................................................................352.2RAID 卡故障的处理方法...................................................................................................37 第1章硬件状态指示灯1.1 HP ProLiant DL580 G7 指示灯状态： Item Description Status 1UID 开关和指示灯蓝色 = 活动状态蓝色闪耀 = 服务器在被远程控制不亮 = 处于非活动状态2建康指示灯绿色 = 正常（系统在正常运行 ）橙色闪耀 = 系统降级红色闪耀 = 系统健康出现严重问题不亮 = 正常（系统关闭）3NIC 1 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接4NIC 2 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接5NIC 3 链路 / 活动指示灯（针对主板集 绿色 = 联接到网络成）绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接6NIC 4 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接7加电 / 待机按钮以及指示灯橙色 = 有沟通电并且服务器处于待机状态绿色 = 有沟通电并处于开机状态不亮 = 没有沟通电源 Item Description Status 1iLO 3 活动指示灯绿色亮或闪耀 = 网络活动状态灭 = 没有网络访问2iLO 3 连路指示灯绿色 = 联接到网络灭 = 没有联接到网络3NIC 2 活动指示灯...
