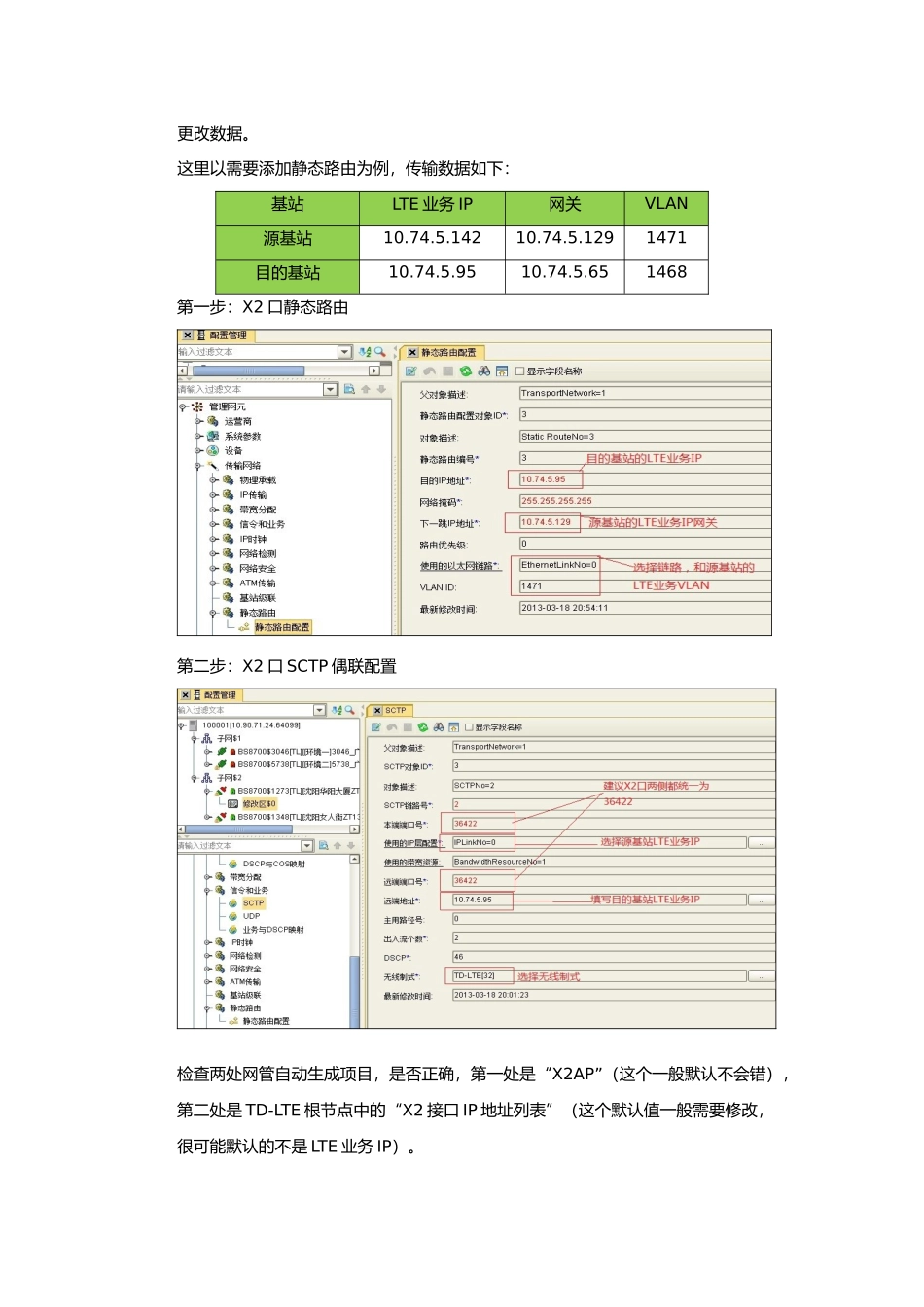

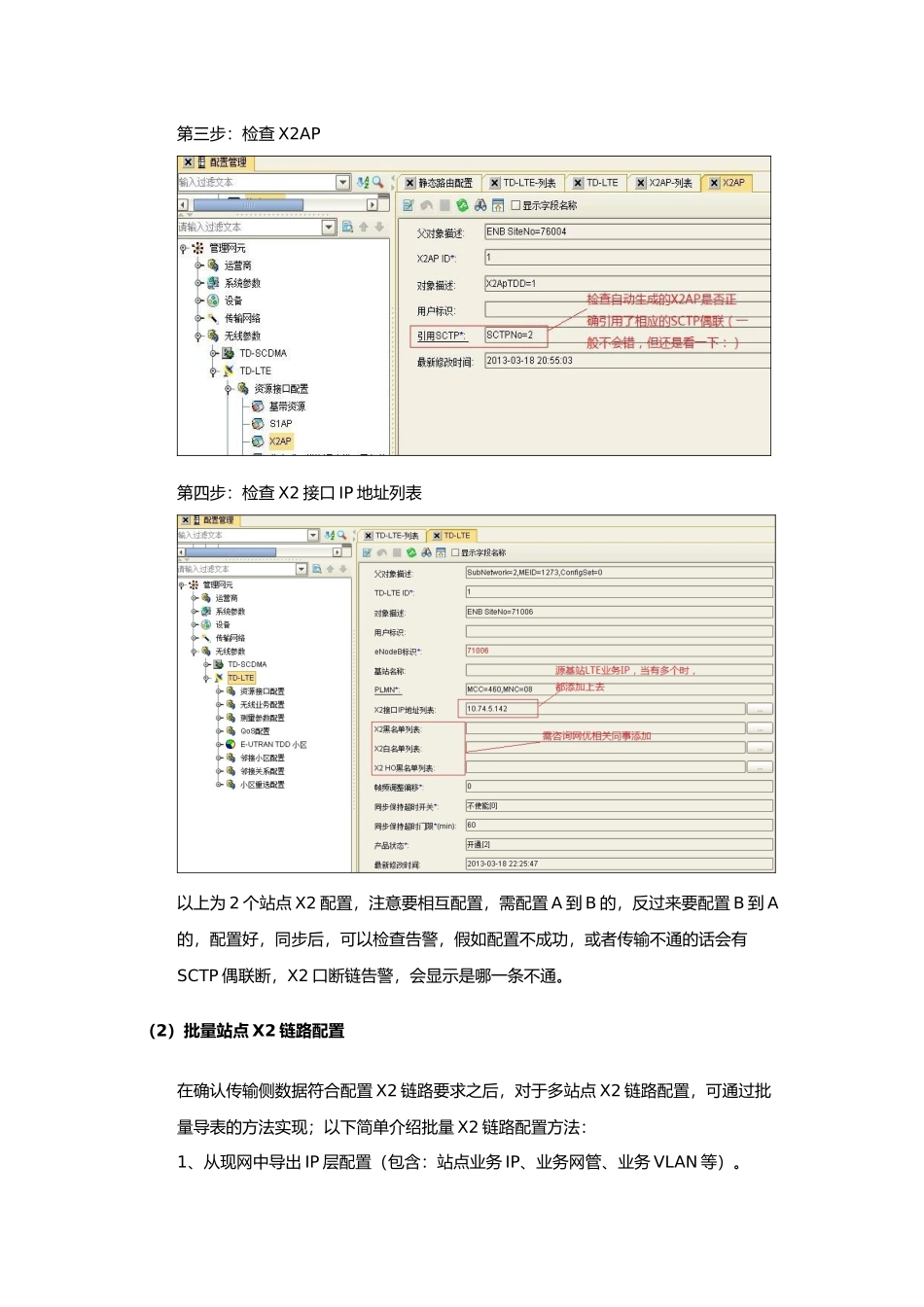

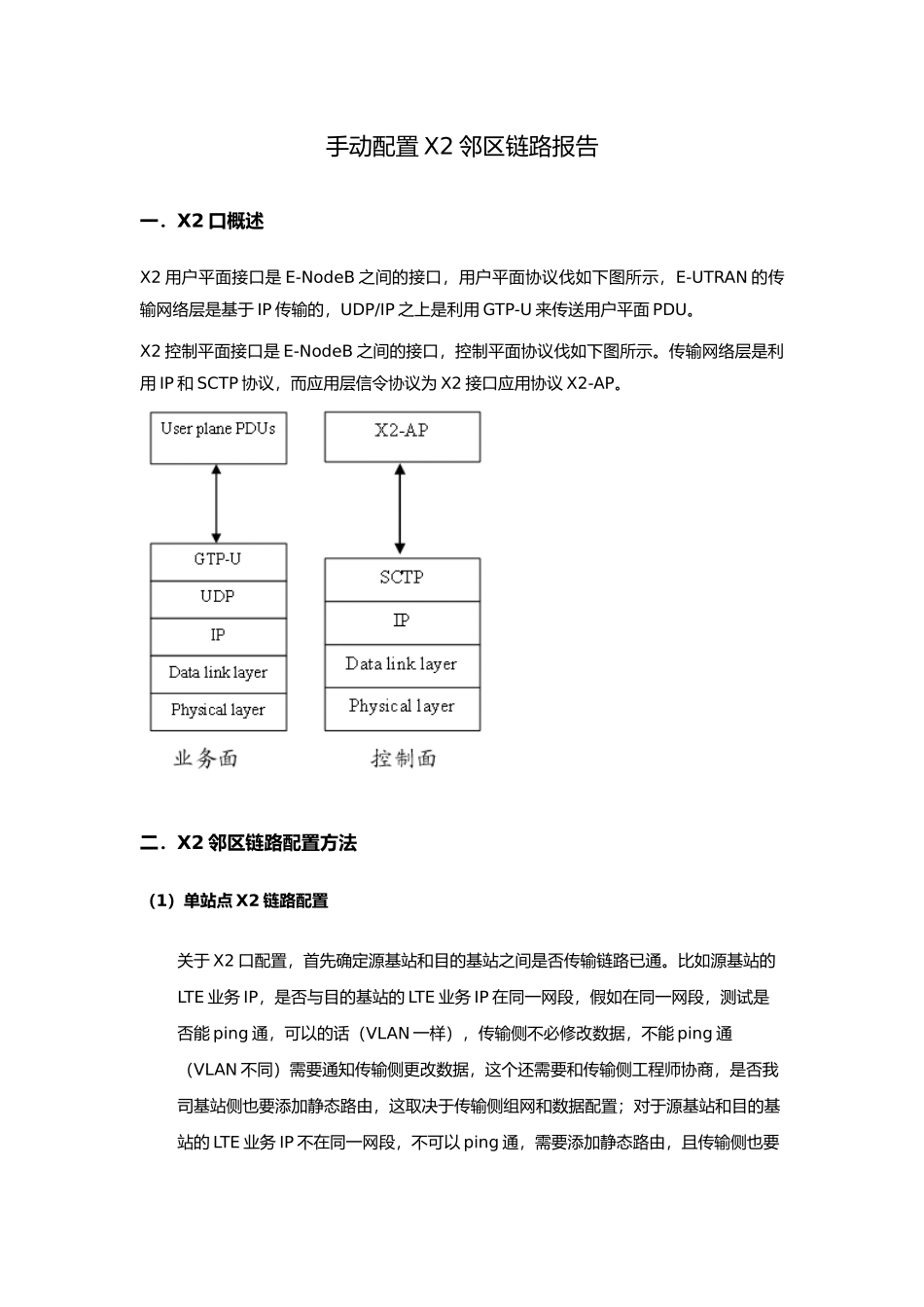

手动配置 X2 邻区链路报告一．X2 口概述X2 用户平面接口是 E-NodeB 之间的接口，用户平面协议伐如下图所示，E-UTRAN 的传输网络层是基于 IP 传输的，UDP/IP 之上是利用 GTP-U 来传送用户平面 PDU。X2 控制平面接口是 E-NodeB 之间的接口，控制平面协议伐如下图所示。传输网络层是利用 IP 和 SCTP 协议，而应用层信令协议为 X2 接口应用协议 X2-AP。二．X2 邻区链路配置方法（1）单站点 X2 链路配置关于 X2 口配置，首先确定源基站和目的基站之间是否传输链路已通。比如源基站的LTE 业务 IP，是否与目的基站的 LTE 业务 IP 在同一网段，假如在同一网段，测试是否能 ping 通，可以的话（VLAN 一样），传输侧不必修改数据，不能 ping 通（VLAN 不同）需要通知传输侧更改数据，这个还需要和传输侧工程师协商，是否我司基站侧也要添加静态路由，这取决于传输侧组网和数据配置；对于源基站和目的基站的 LTE 业务 IP 不在同一网段，不可以 ping 通，需要添加静态路由，且传输侧也要更改数据。这里以需要添加静态路由为例，传输数据如下：基站LTE 业务 IP网关VLAN源基站10.74.5.14210.74.5.1291471目的基站10.74.5.9510.74.5.651468第一步：X2 口静态路由第二步：X2 口 SCTP 偶联配置检查两处网管自动生成项目，是否正确，第一处是“X2AP”（这个一般默认不会错），第二处是 TD-LTE 根节点中的“X2 接口 IP 地址列表”（这个默认值一般需要修改，很可能默认的不是 LTE 业务 IP）。第三步：检查 X2AP第四步：检查 X2 接口 IP 地址列表以上为 2 个站点 X2 配置，注意要相互配置，需配置 A 到 B 的，反过来要配置 B 到 A的，配置好，同步后，可以检查告警，假如配置不成功，或者传输不通的话会有SCTP 偶联断，X2 口断链告警，会显示是哪一条不通。（2）批量站点 X2 链路配置在确认传输侧数据符合配置 X2 链路要求之后，对于多站点 X2 链路配置，可通过批量导表的方法实现；以下简单介绍批量 X2 链路配置方法：1、从现网中导出 IP 层配置（包含：站点业务 IP、业务网管、业务 VLAN 等）。2、根据根据邻区关系，双向配置 X2 链路（配置单向则出 X2 链路告警，为 X2 不通），分别在对应的 StaticRoute、Sctp sheet 中填写邻区业务 IP 等相关信息（具体见如下附件）。3、通过规划数据导表的形式对 StaticRoute、Sctp 进行添加。4、添加完成后检查，是否...
