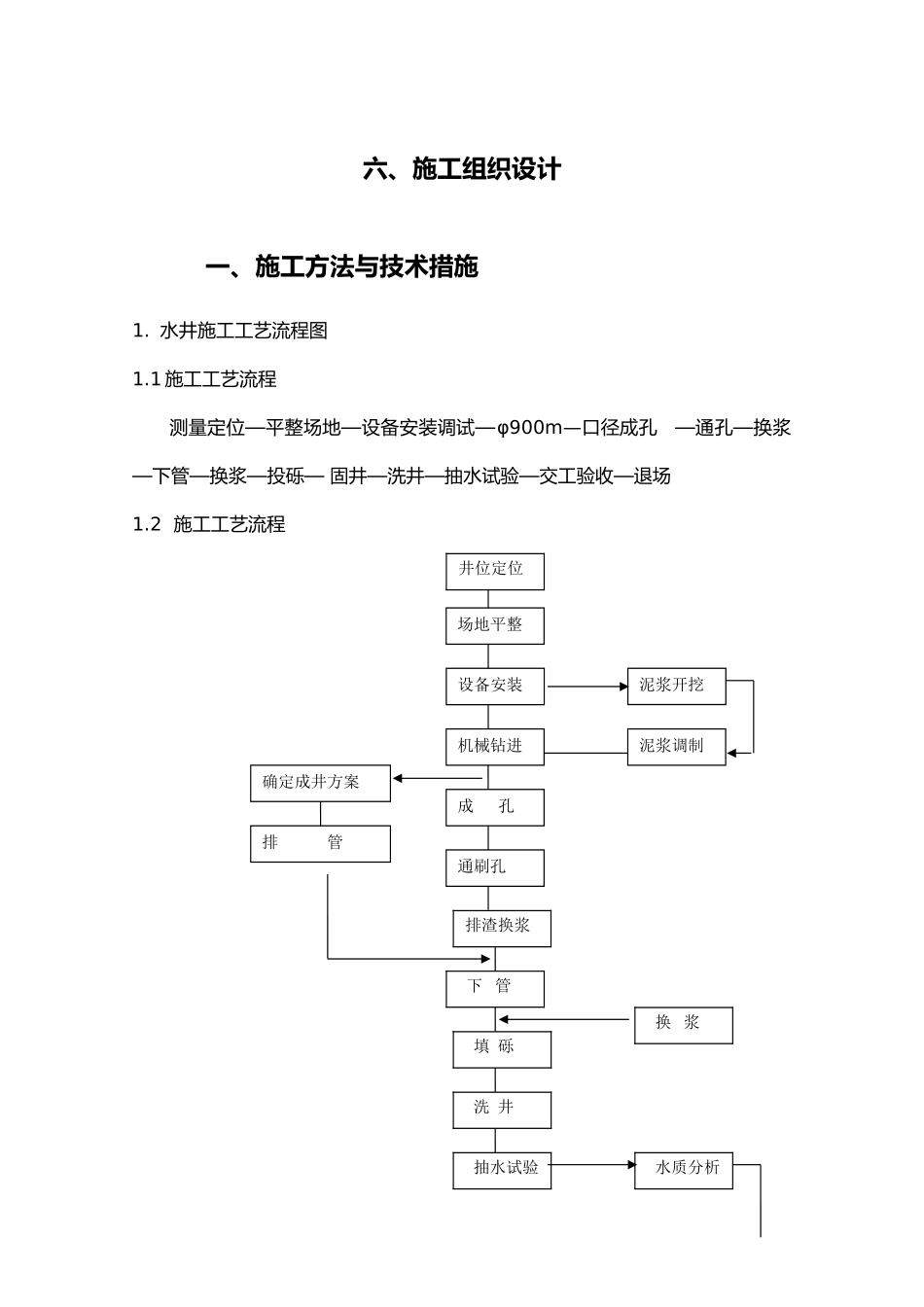

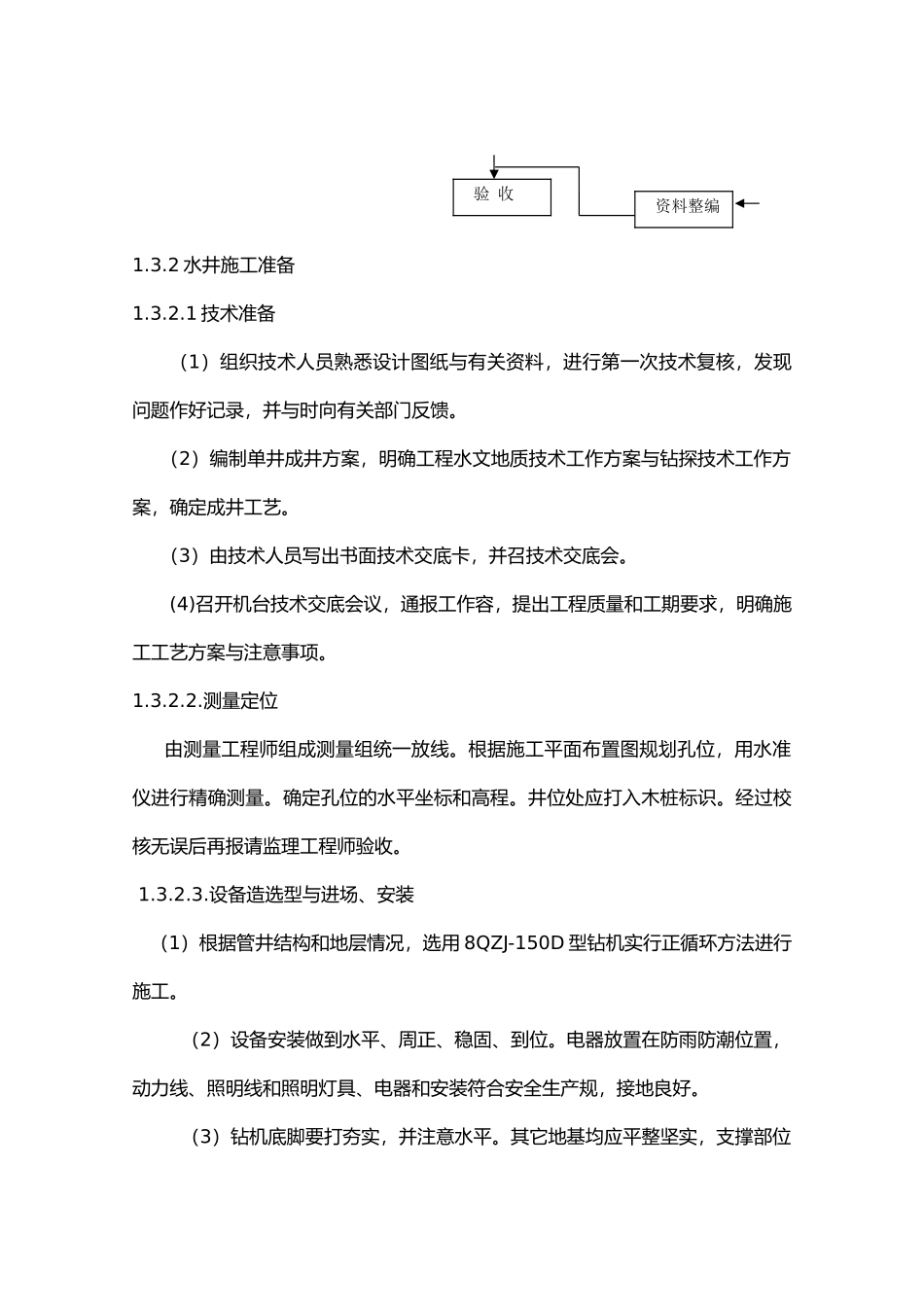

六、施工组织设计一、施工方法与技术措施1. 水井施工工艺流程图1.1 施工工艺流程测量定位—平整场地—设备安装调试—φ900m—口径成孔 —通孔—换浆—下管—换浆—投砾— 固井—洗井—抽水试验—交工验收—退场1.2 施工工艺流程确定成井方案泥浆调制泥浆开挖通刷孔场地平整设备安装机械钻进成 孔排 管排渣换浆下 管填 砾洗 井抽水试验井位定位换 浆水质分析1.3.2 水井施工准备1.3.2.1 技术准备（1）组织技术人员熟悉设计图纸与有关资料，进行第一次技术复核，发现问题作好记录，并与时向有关部门反馈。（2）编制单井成井方案，明确工程水文地质技术工作方案与钻探技术工作方案，确定成井工艺。（3）由技术人员写出书面技术交底卡，并召技术交底会。(4)召开机台技术交底会议，通报工作容，提出工程质量和工期要求，明确施工工艺方案与注意事项。1.3.2.2.测量定位 由测量工程师组成测量组统一放线。根据施工平面布置图规划孔位，用水准仪进行精确测量。确定孔位的水平坐标和高程。井位处应打入木桩标识。经过校核无误后再报请监理工程师验收。 1.3.2.3.设备造选型与进场、安装 （1）根据管井结构和地层情况，选用 8QZJ-150D 型钻机实行正循环方法进行施工。（2）设备安装做到水平、周正、稳固、到位。电器放置在防雨防潮位置，动力线、照明线和照明灯具、电器和安装符合安全生产规，接地良好。（3）钻机底脚要打夯实，并注意水平。其它地基均应平整坚实，支撑部位验 收资料整编受力均匀并避开雨水和泥浆浸泡。（4）钻机安装要保持三点一线和转盘水平。钻压仪应防震、避水。泥浆管线密封、耐压、高压管固定在外事 塔上的适当位置，发现漏水、破损与时修理或更换。（5）施工现场布置紧凑、整齐、合理、管材、工具和附属设施摆放整齐，所有物资材料不得随意朝堆放。（7）设备安装完毕，经业主和公司有关部门验收合格后方可开钻。1.3.2.4.材料准备 在业主和监理工程师的指导下，确定材料供应厂商，并报业主和监理工程师批准。原材料到场后与时检测验收，检验合格的材料方可投入使用。1.3.3.成井工艺1.3.3.1.钻进方法与要求 （1）钻进方法：采纳 φ100mm 三翼式钻头一次成孔至设计孔深。（2）钻进参数：钻压为钻具重量的 85-90%，转速 37-84r/min，泵量1561/min。（3）孔径达到设计要求，孔身无过大的超径或缩径，同径钻具通孔时应畅通无阻。孔深误差小于 1‰。（4）钻进注意事项a、根据地层情况合理掌握钻进参数，禁止盲目加...
