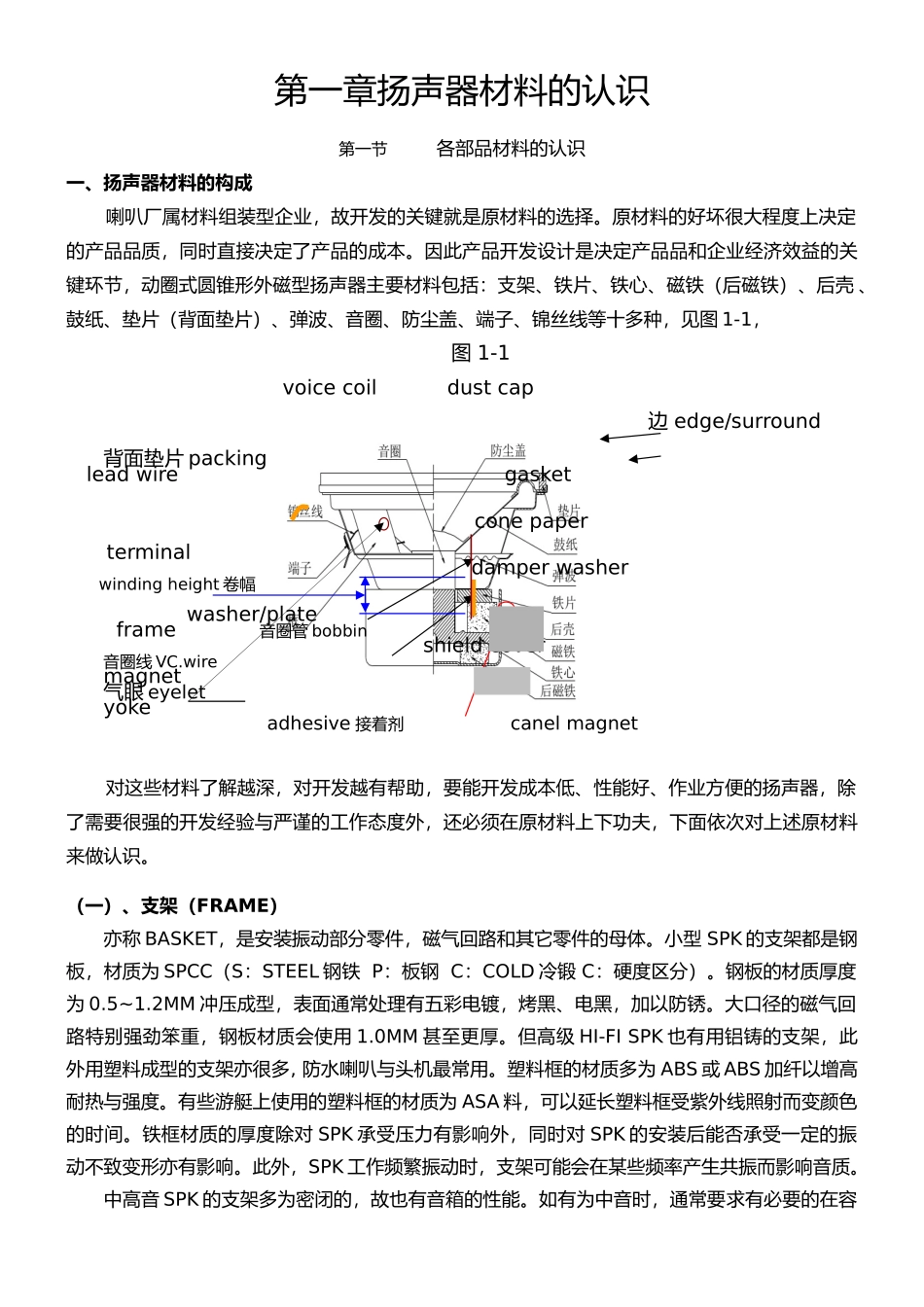

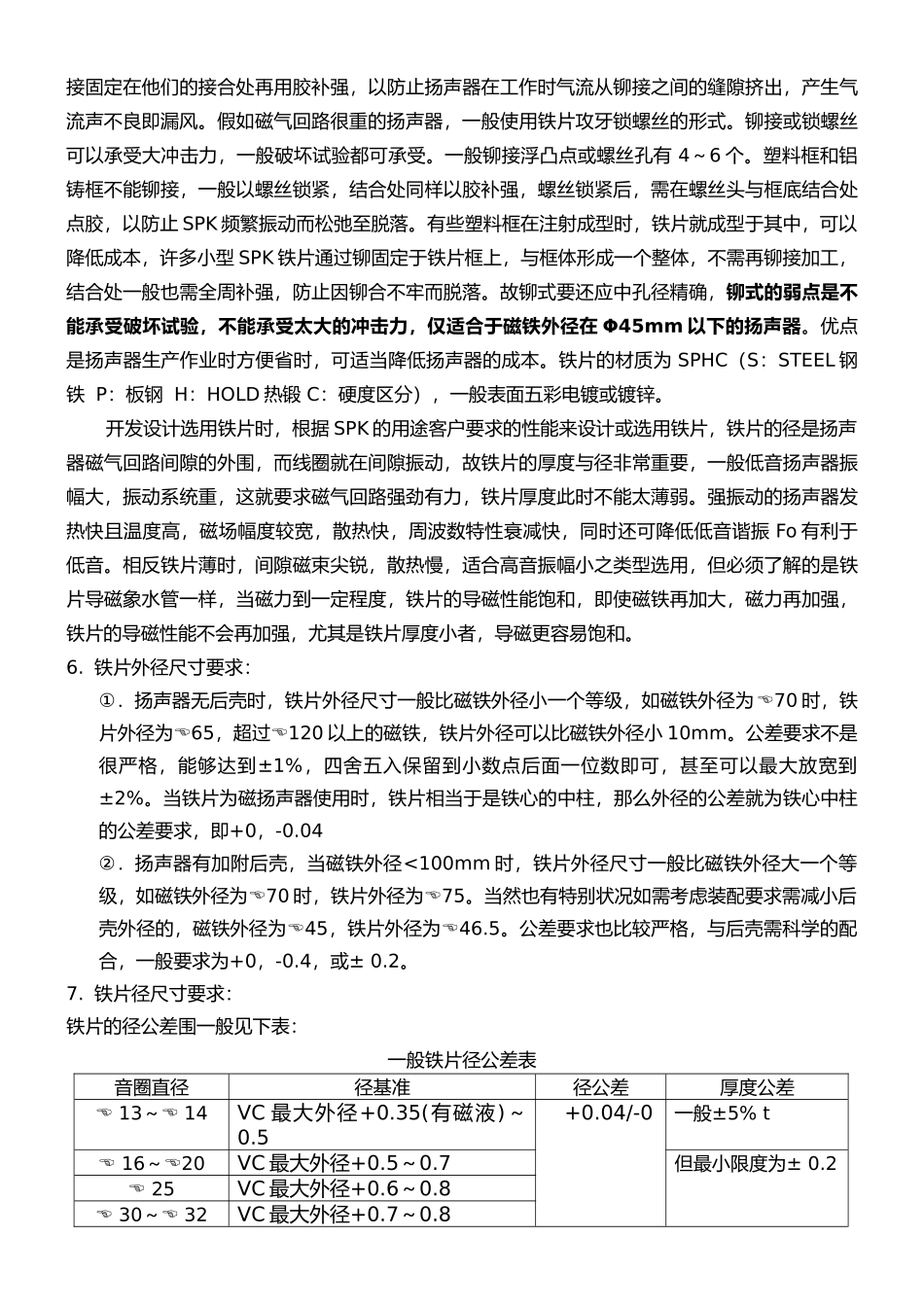

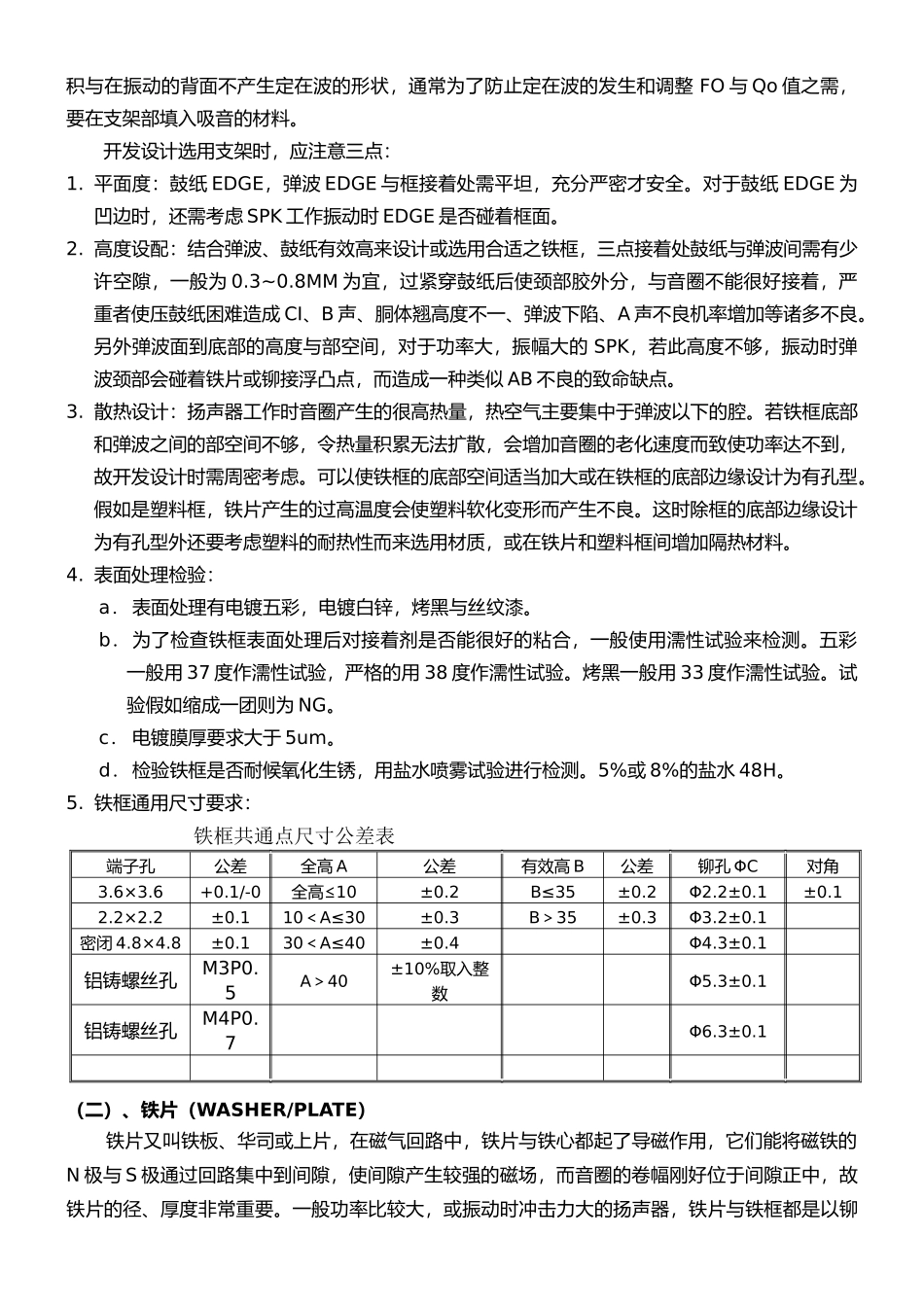

第一章扬声器材料的认识第一节各部品材料的认识一、扬声器材料的构成喇叭厂属材料组装型企业,故开发的关键就是原材料的选择。原材料的好坏很大程度上决定的产品品质,同时直接决定了产品的成本。因此产品开发设计是决定产品品和企业经济效益的关键环节,动圈式圆锥形外磁型扬声器主要材料包括:支架、铁片、铁心、磁铁(后磁铁)、后壳 、鼓纸、垫片(背面垫片)、弹波、音圈、防尘盖、端子、锦丝线等十多种,见图 1-1,图 1-1 voice coil dust cap边 edge/surround背面垫片 packinglead wire gasket cone paperterminal damper washerwinding height 卷幅 washer/plate frame 音圈管 bobbin shield cover音圈线 VC.wiremagnet气眼 eyeletyoke adhesive 接着剂 canel magnet对这些材料了解越深,对开发越有帮助,要能开发成本低、性能好、作业方便的扬声器,除了需要很强的开发经验与严谨的工作态度外,还必须在原材料上下功夫,下面依次对上述原材料来做认识。(一)、支架(FRAME)亦称 BASKET,是安装振动部分零件,磁气回路和其它零件的母体。小型 SPK 的支架都是钢板,材质为 SPCC(S:STEEL 钢铁 P:板钢 C:COLD 冷锻 C:硬度区分)。钢板的材质厚度为 0.5~1.2MM 冲压成型,表面通常处理有五彩电镀,烤黑、电黑,加以防锈。大口径的磁气回路特别强劲笨重,钢板材质会使用 1.0MM 甚至更厚。但高级 HI-FI SPK 也有用铝铸的支架,此外用塑料成型的支架亦很多, 防水喇叭与头机最常用。塑料框的材质多为 ABS 或 ABS 加纤以增高耐热与强度。有些游艇上使用的塑料框的材质为 ASA 料,可以延长塑料框受紫外线照射而变颜色的时间。铁框材质的厚度除对 SPK 承受压力有影响外,同时对 SPK 的安装后能否承受一定的振动不致变形亦有影响。此外,SPK 工作频繁振动时,支架可能会在某些频率产生共振而影响音质。中高音 SPK 的支架多为密闭的,故也有音箱的性能。如有为中音时,通常要求有必要的在容积与在振动的背面不产生定在波的形状,通常为了防止定在波的发生和调整 FO 与 Qo 值之需,要在支架部填入吸音的材料。开发设计选用支架时,应注意三点:1. 平面度:鼓纸 EDGE,弹波 EDGE 与框接着处需平坦,充分严密才安全。对于鼓纸 EDGE 为凹边时,还需考虑 SPK 工作振动时 EDGE 是否碰着框面。2. 高度设配:结合弹波、鼓纸有效高来设计或选用合适之铁框,三点接着处鼓纸与弹...
