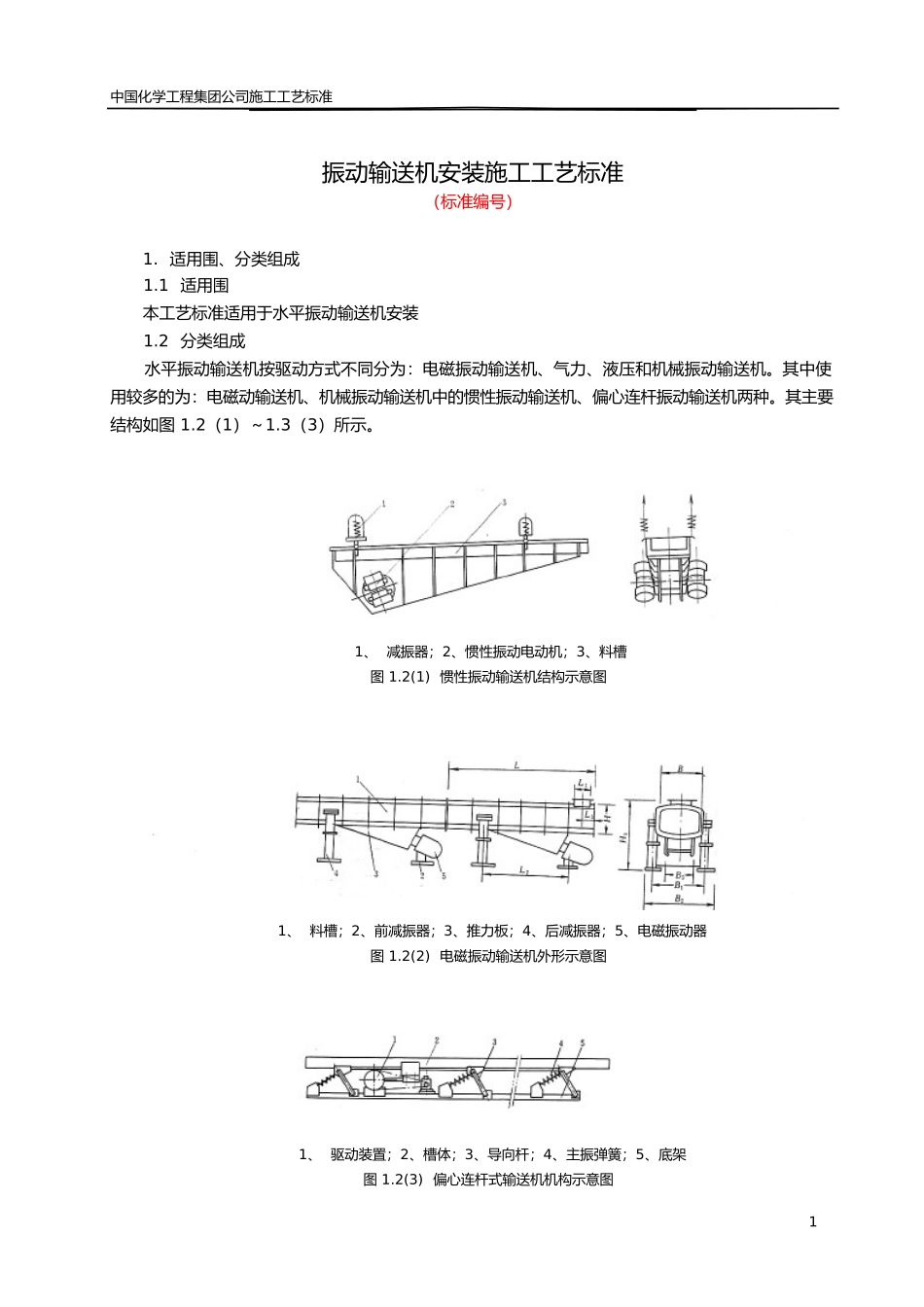

中国化学工程集团公司施工工艺标准振动输送机安装施工工艺标准（标准编号）1. 适用围、分类组成1.1 适用围本工艺标准适用于水平振动输送机安装1.2 分类组成水平振动输送机按驱动方式不同分为：电磁振动输送机、气力、液压和机械振动输送机。其中使用较多的为：电磁动输送机、机械振动输送机中的惯性振动输送机、偏心连杆振动输送机两种。其主要结构如图 1.2（1）～1.3（3）所示。1、 减振器；2、惯性振动电动机；3、料槽图 1.2(1) 惯性振动输送机结构示意图1、 料槽；2、前减振器；3、推力板；4、后减振器；5、电磁振动器图 1.2(2) 电磁振动输送机外形示意图1、 驱动装置；2、槽体；3、导向杆；4、主振弹簧；5、底架图 1.2(3) 偏心连杆式输送机机构示意图1中国化学工程集团公司施工工艺标准2.施工准备2.1 技术准备2.1.1 取得完整的设计文件和设备技术文件；2.1.2 进行图纸会审并形成记录；2.1.3 对其到货的振动式输送机进行现场察看，阅读其安装说明与试运转要求。2.1.4 编制施工方案并获得监理单位（或其它相应权力部门）的批准,对施工班组进行技术交底。2.1.5 相关标准规2.1.5.1 《连续输送设备安装工程施工与验收规》GB50270-982.1.5.2 《机械设备安装工程施工与验收通用规》GB50231-982.1.5.3 《现场设备、工业管道焊接工程施工与验收规》GB50236-982.1.5.4 《工业设备、管道防腐蚀工程施工与验收规》HGJ229-912.1.5.5 《化工建设安装工程起重施工规》HG20241-20002.1.5.6 《化学工业工程建设交工技术规定》HG20247-942.2 人员准备2.2.1 振动式输送机安装主要工种为钳工、电工、焊工、起重工和油漆工，人员数量根据施工方案进行配备，特别工种人员应持证上岗；2.2.2 开工前对进场施工人员进行安全教育、健康与环境保护教育方面的岗前教育；2.2.3 就有关技术标准、规和施工方案进行技术交底，并形成记录。2.3 施工机具与器具准备2.3.1 施工机具的选择在满足施工工艺要求的前提下，应结合本单位的技术装备现状与现有机械可能利用的情况，充分发挥施工机械的效率和利用程度。2.3.2 施工机具主要有：卷扬机、吊车、叉车、手动运输车、导链、千斤顶、电焊机、气焊工具、钳工工具、刀具与电工工具。2.3.3 吊车型号的选择应根据设备所处的位置高度、回转半径与设备重量确定。2.3.4 测量器具：连通管、水平仪、经纬仪、框式水平尺、直径为 0.35-0.5 钢丝线、线锤、钢卷尺、钢盘尺与钢板尺。2.3.5 所选用的工具、...
