排水工程施工设计方案

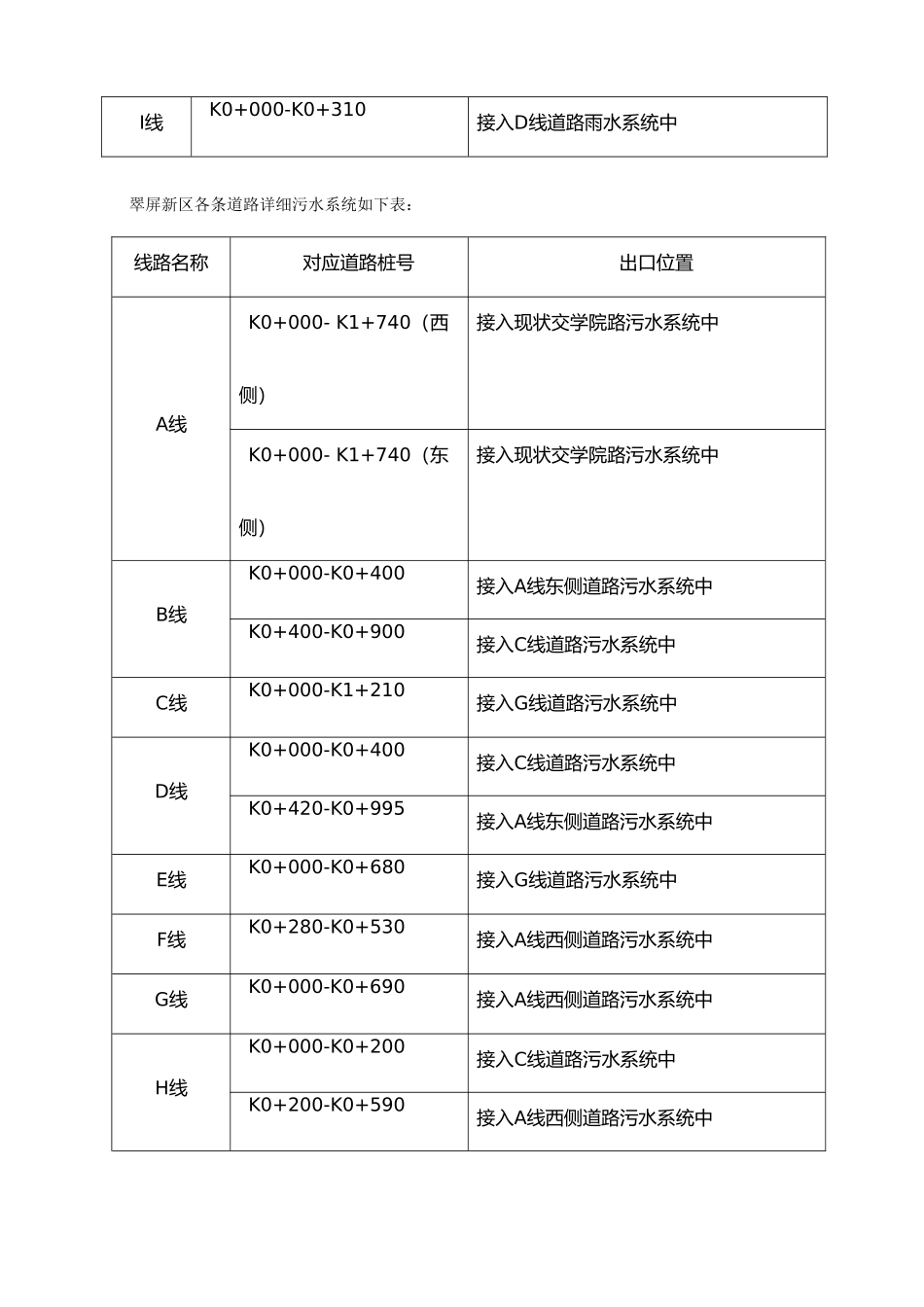

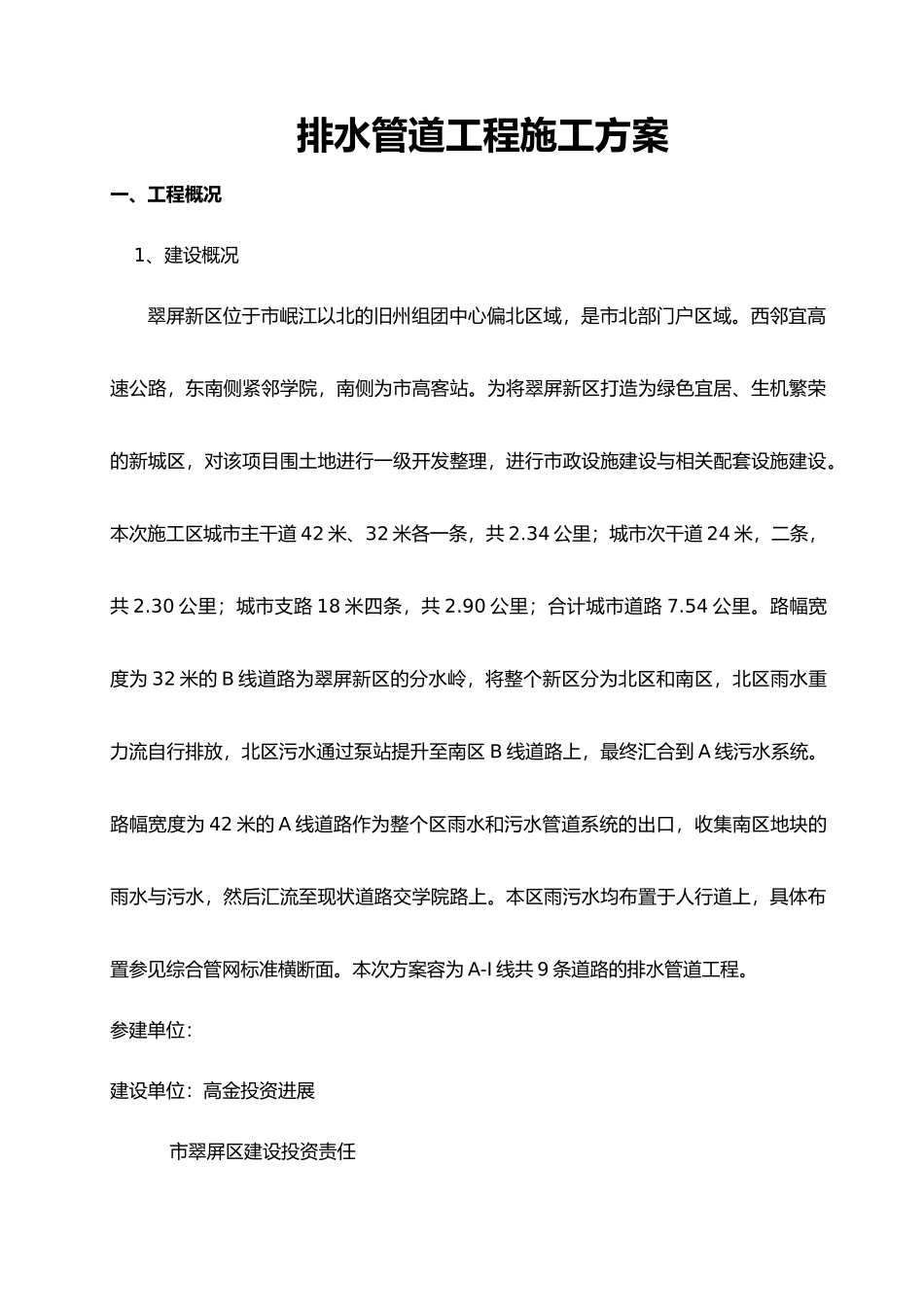

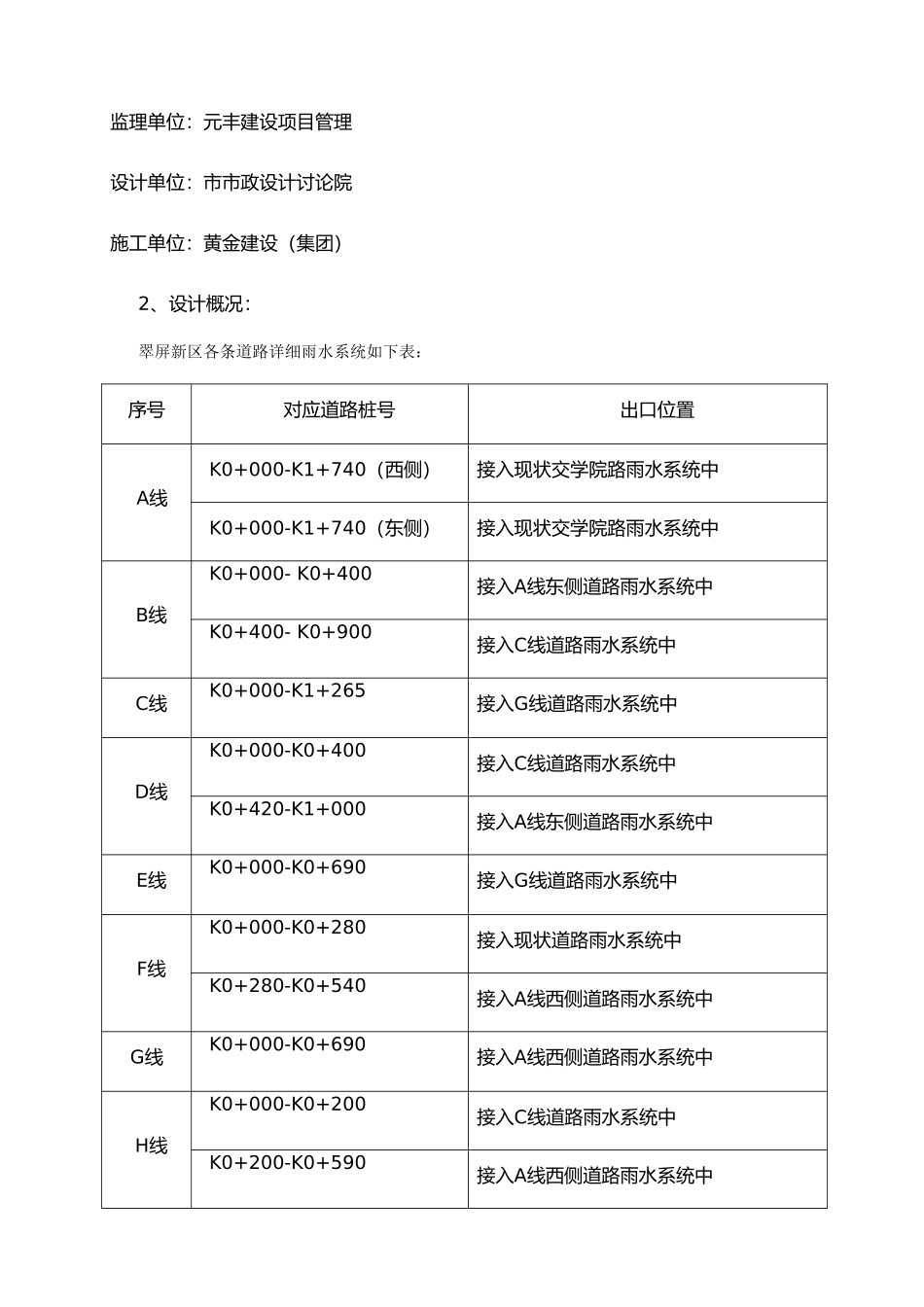

排水管道工程施工方案一、工程概况 1、建设概况翠屏新区位于市岷江以北的旧州组团中心偏北区域，是市北部门户区域。西邻宜高速公路，东南侧紧邻学院，南侧为市高客站。为将翠屏新区打造为绿色宜居、生机繁荣的新城区，对该项目围土地进行一级开发整理，进行市政设施建设与相关配套设施建设。本次施工区城市主干道 42 米、32 米各一条，共 2.34 公里；城市次干道 24 米，二条，共 2.30 公里；城市支路 18 米四条，共 2.90 公里；合计城市道路 7.54 公里。路幅宽度为 32 米的 B 线道路为翠屏新区的分水岭，将整个新区分为北区和南区，北区雨水重力流自行排放，北区污水通过泵站提升至南区 B 线道路上，最终汇合到 A 线污水系统。路幅宽度为 42 米的 A 线道路作为整个区雨水和污水管道系统的出口，收集南区地块的雨水与污水，然后汇流至现状道路交学院路上。本区雨污水均布置于人行道上，具体布置参见综合管网标准横断面。本次方案容为 A-I 线共 9 条道路的排水管道工程。参建单位：建设单位：高金投资进展 市翠屏区建设投资责任监理单位：元丰建设项目管理设计单位：市市政设计讨论院施工单位：黄金建设（集团）2、设计概况：翠屏新区各条道路详细雨水系统如下表：序号对应道路桩号出口位置A线K0+000-K1+740（西侧）接入现状交学院路雨水系统中K0+000-K1+740（东侧）接入现状交学院路雨水系统中B线K0+000- K0+400接入A线东侧道路雨水系统中K0+400- K0+900接入C线道路雨水系统中C线K0+000-K1+265接入G线道路雨水系统中D线K0+000-K0+400接入C线道路雨水系统中K0+420-K1+000接入A线东侧道路雨水系统中E线K0+000-K0+690接入G线道路雨水系统中F线K0+000-K0+280接入现状道路雨水系统中K0+280-K0+540接入A线西侧道路雨水系统中G线K0+000-K0+690接入A线西侧道路雨水系统中H线K0+000-K0+200接入C线道路雨水系统中K0+200-K0+590接入A线西侧道路雨水系统中I线K0+000-K0+310接入D线道路雨水系统中翠屏新区各条道路详细污水系统如下表：线路名称对应道路桩号出口位置A线K0+000- K1+740（西侧）接入现状交学院路污水系统中K0+000- K1+740（东侧）接入现状交学院路污水系统中B线K0+000-K0+400接入A线东侧道路污水系统中K0+400-K0+900接入C线道路污水系统中C线K0+000-K1+210接入G线道路污水系统中D线K0+000-K0+400接入C线道路污水系统中K0+420-K0+995接入A线东侧道路污水系统中E线K0+000-K0+680接入G线道路污水系统中F线K0+280-...
