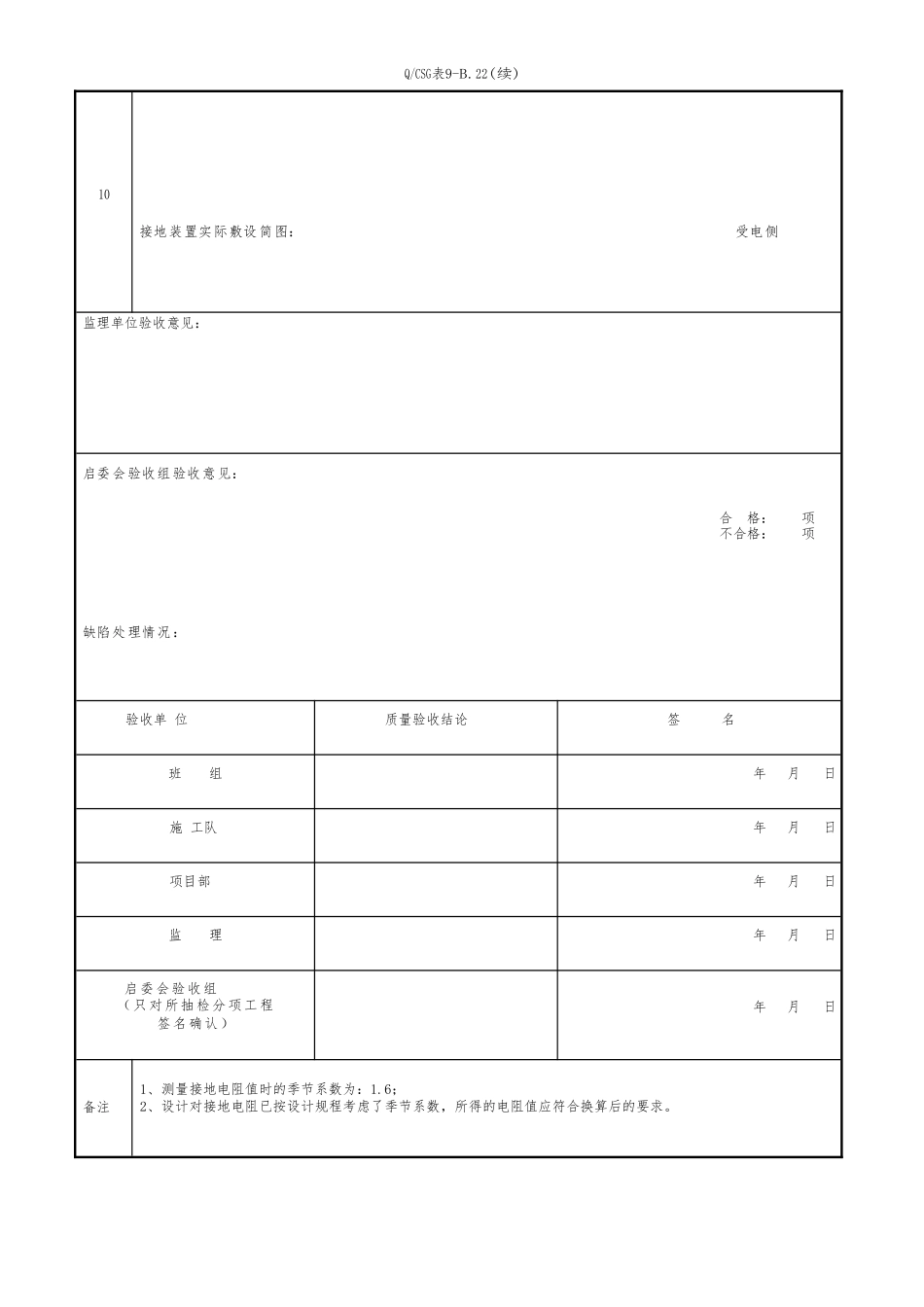

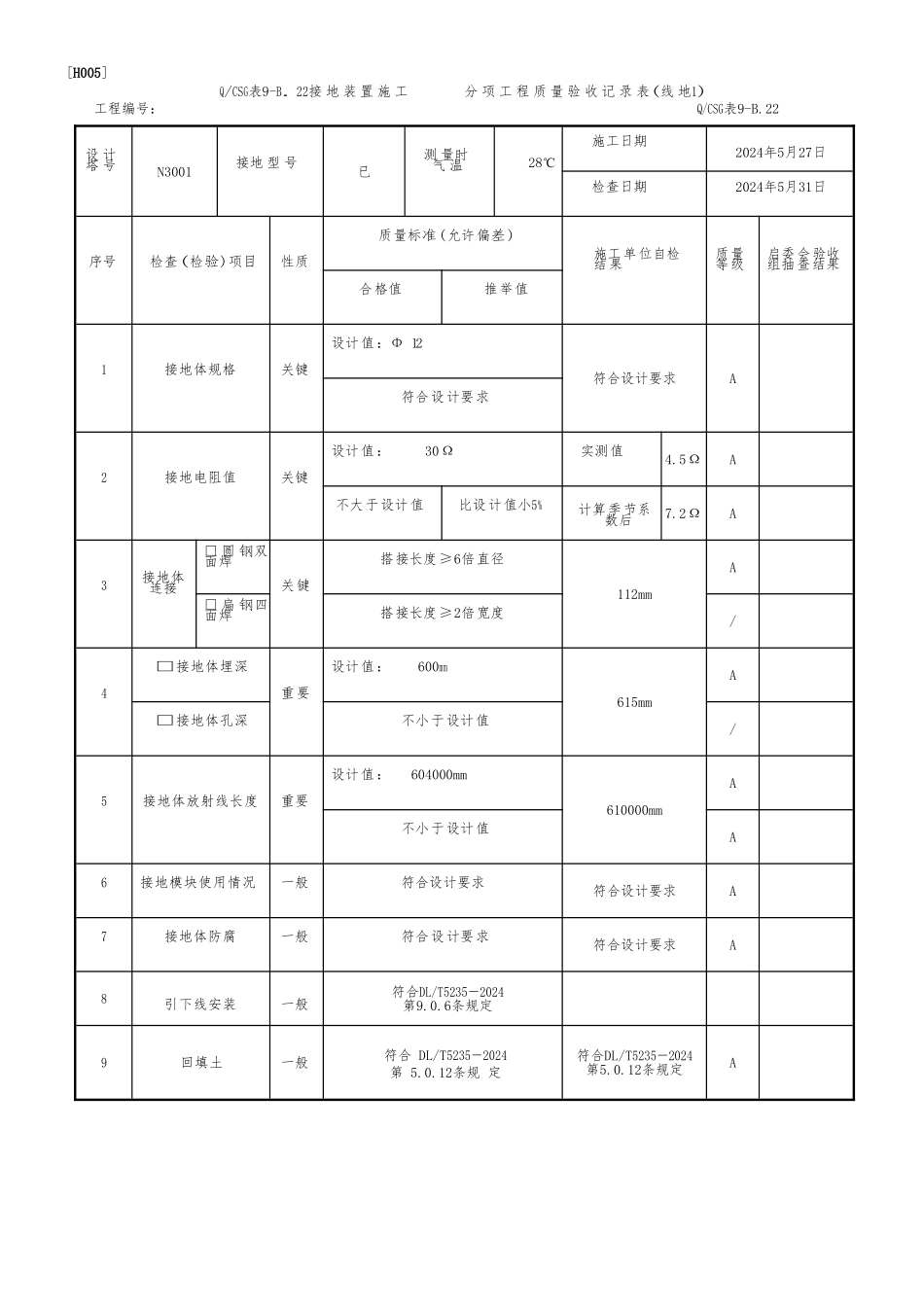

[H005]Q/CSG表9-B.22接 地 装 置 施 工分 项 工 程 质 量 验 收 记 录 表(线 地1)工程编号：Q/CSG表9-B.22设 计塔 号N3001接地 型 号已测 量时 气 温28℃施工日期2024年5月27日检查日期2024年5月31日序号检查(检验)项目性质质量标准(允许偏差)施工单位自检结果质量等级启委会验收 组抽查结果合格值推举值1接地体规格关键设计值：Φ 12 符合设计要求A符合设计要求2接地电阻值关键设计值： 30Ω实测值4.5ΩA不大于设计值比设计值小5%计算季节系数后7.2ΩA3接地体 连接□ 圆 钢双面焊关键搭接长度≥6倍直径112mmA□ 扁 钢四面焊搭接长度≥2倍宽度/4□接地体埋深重要设计值： 600mm615mmA□接地体孔深不小于设计值/5接地体放射线长度重要设计值： 604000mm610000mmA不小于设计值A6接地模块使用情况一般符合设计要求符合设计要求A7接地体防腐一般符合设计要求符合设计要求A8引下线安装一般符合DL/T5235－2024第9.0.6条规定9回填土一般符合 DL/T5235－2024第 5.0.12条规 定符合DL/T5235－2024第5.0.12条规定AQ/CSG表9-B.22(续)10 接地装置实际敷设简图： 受电侧监理单位验收意见：启委会验收组验收意见：合 格：项 不合格：项缺陷处理情况：验收单 位质量验收结论签名班组年月日 施 工队年月日 项目部年月日监理年月日启委会验收组（只对所抽检分项工程签名确认）年月日备注1、测量接地电阻值时的季节系数为：1.6；2、设计对接地电阻已按设计规程考虑了季节系数，所得的电阻值应符合换算后的要求。[H005]Q/CSG表9-B.22接 地 装 置 施 工分 项 工 程 质 量 验 收 记 录 表(线 地1)工程编号：Q/CSG表9-B.22设 计塔 号N3002接地 型 号E1测 量时 气 温30℃施工日期2024年3月26日检查日期2024年3月31日序号检查(检验)项目性质质量标准(允许偏差)施工单位自检结果质量等级启委会验收 组抽查结果合格值推举值1接地体规格关键设计值： Φ 12符合设计要求A符合设计要求2接地电阻值关键设计值： 30Ω 实测值9ΩA不大于设计值比设计值小5%计算季节系数后14.4ΩA3接地体 连接□ 圆 钢双面焊关键搭接长度≥6倍直径120mmA□ 扁 钢四面焊搭接长度≥2倍宽度/4□接地体埋深重要设计值： 600mm625mmA□接地体孔深不小于设计值/5接地体放射线长度重要设计值： 268000mm276000mmA不小于设计值A6接地模块使用情况一般符合设计要求符合设计要求A7接地体防腐一般符合设计要求符合设计要求A8引...
