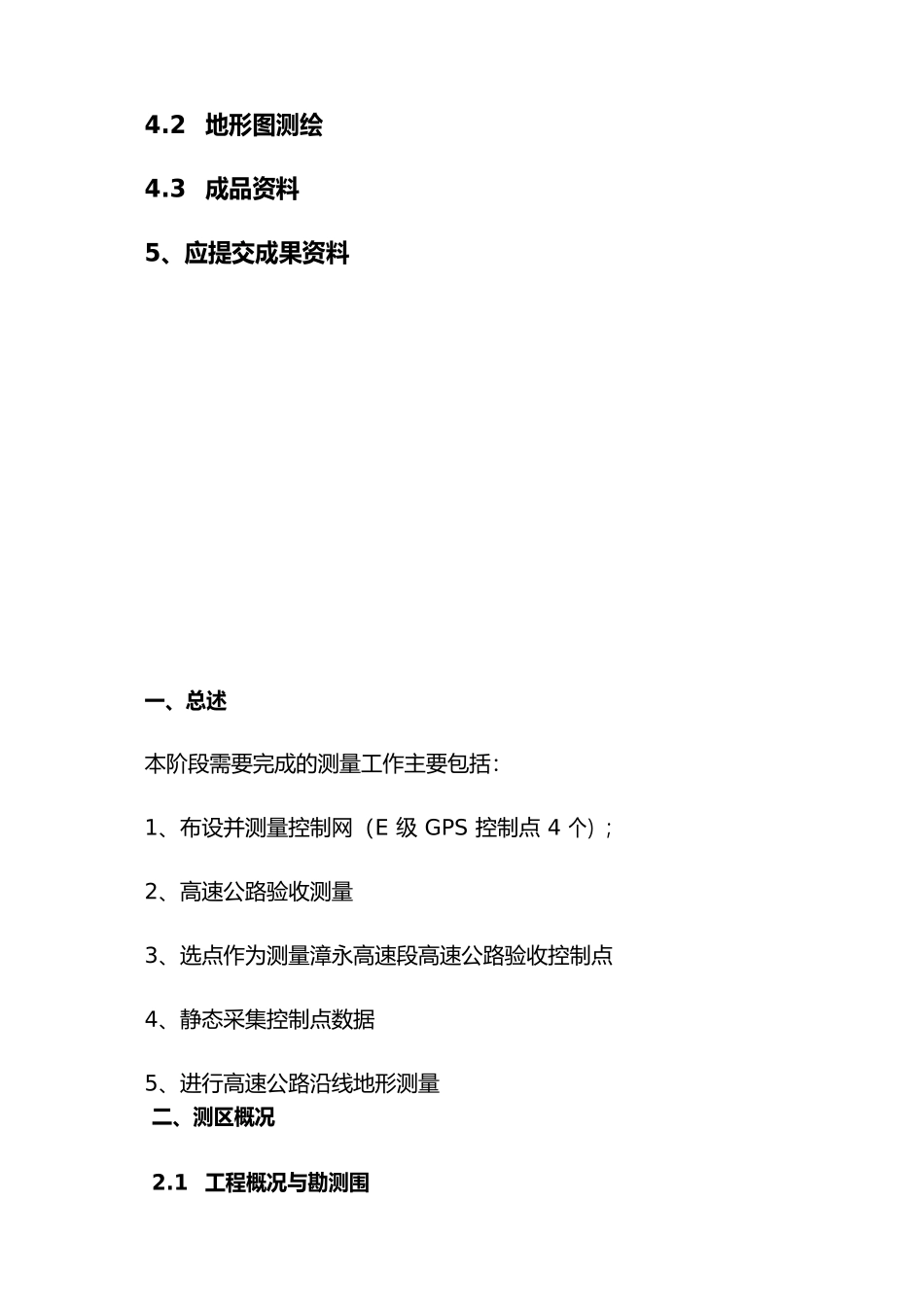

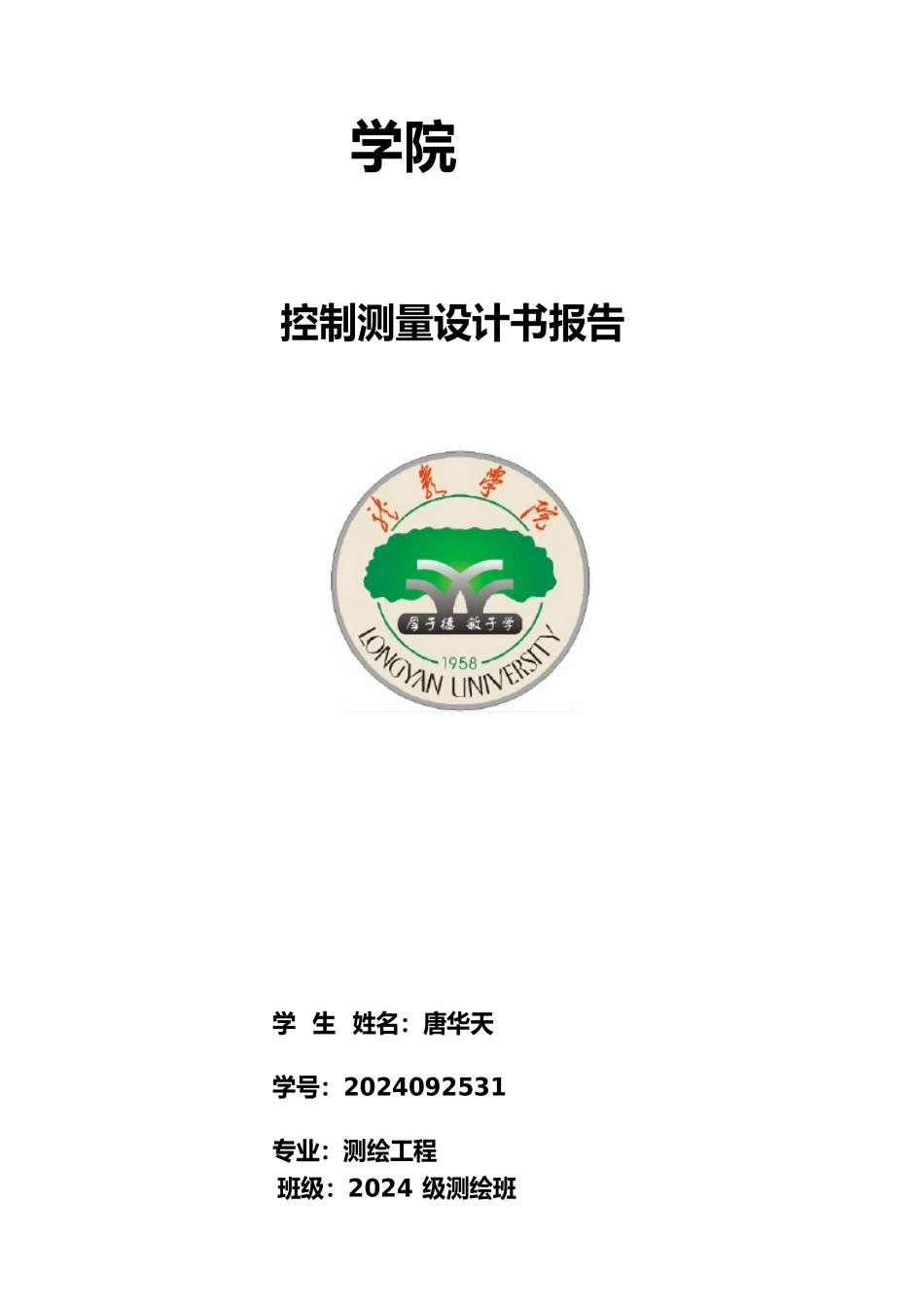

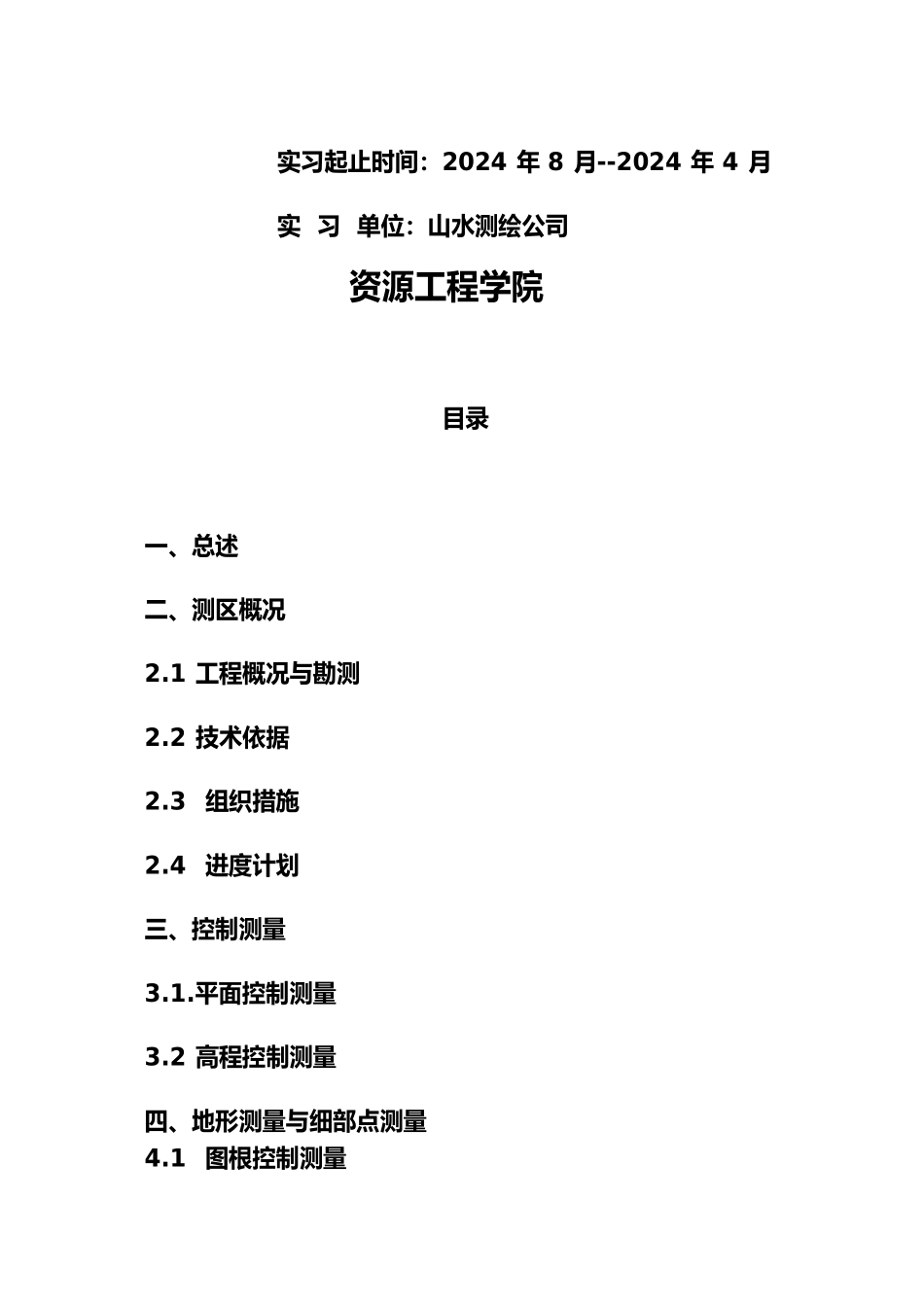

学院控制测量设计书报告学 生 姓名：唐华天学号：2024092531专业：测绘工程班级：2024 级测绘班实习起止时间：2024 年 8 月--2024 年 4 月实 习 单位：山水测绘公司资源工程学院目录一、总述二、测区概况2.1 工程概况与勘测2.2 技术依据2.3 组织措施2.4 进度计划三、控制测量3.1.平面控制测量3.2 高程控制测量四、地形测量与细部点测量4.1 图根控制测量4.2 地形图测绘4.3 成品资料5、应提交成果资料一、总述本阶段需要完成的测量工作主要包括：1、布设并测量控制网（E 级 GPS 控制点 4 个）；2、高速公路验收测量3、选点作为测量漳永高速段高速公路验收控制点4、静态采集控制点数据5、进行高速公路沿线地形测量二、测区概况2.1 工程概况与勘测围2.1.1 工程概述（1）开断部分漳平侧开断点拟选在已建的平黄Ⅰ路#173 塔、平黄Ⅱ路#22 塔，线路从和春变出线后转向西南接入开断点，线路长度约 0.7 km（折合双回），采纳双、四回路混合架设，新建段导线截面采纳2×630mm2。其中，平黄Ⅰ路#173 塔为转角塔，本期改接后，线路转角变小，因此可利用原塔架线（单根 400mm2），平黄Ⅱ路#22 塔为转角塔，本期改接后，线路转角不变，因此也可利用原塔架线（单根 400mm2）。（2）短接部分永安黄历～漳平 220kV 线路Ⅰ、Ⅱ回短接点拟选在已建的双回同塔平黄Ⅰ路#194 塔（平黄Ⅱ路#3 塔），该塔为转角塔，本期短接后，线路转角变小，因此可利用原塔架线；登榜~漳平 220kV 线路Ⅰ、Ⅱ回短接点拟选在已建的双回同塔平登Ⅰ路#3 塔（平登Ⅱ路#3塔），该塔为转角塔，本期短接后，线路转角方向与原来相反，须拆除立新塔；采纳双回路架设，由于两塔之间联线正好位于 203 省道边的新华石油加油站后面，因此线路需要往九龙江边靠，以满足其安全距离要求，线路长度约 0.3km，，新建段导线截面采纳单根1×400mm2。2.1.2 困难类别站址交通条件一般，地形主要为荒地和洼地，且基本上以种植桉树为主。综合考虑测区地形地貌特点，测区困难类别宜定为:III 类。2.2 技术依据① 国家质量监督检验检疫总局与国家标准化委员会于 2024 年 02 月联合发布的《全球定位系统（GPS）测量规》（GB/T 18314-2024）；② 国家测绘局 2024 年 2 月发布《测绘作业人员安全规》CH1016-2024；③《全球定位系统实时动态测量（RTK）技术规》（CH 2024-2024）。④ 中华人民国国家质量监督检验检疫总局和中国国家标准化管理委员会 2024 年...
