数字信号处理信号与系统实验报告

数字信号处理信号与系统实验报告_第1页
1/23
数字信号处理信号与系统实验报告_第2页
2/23
数字信号处理信号与系统实验报告_第3页
3/23

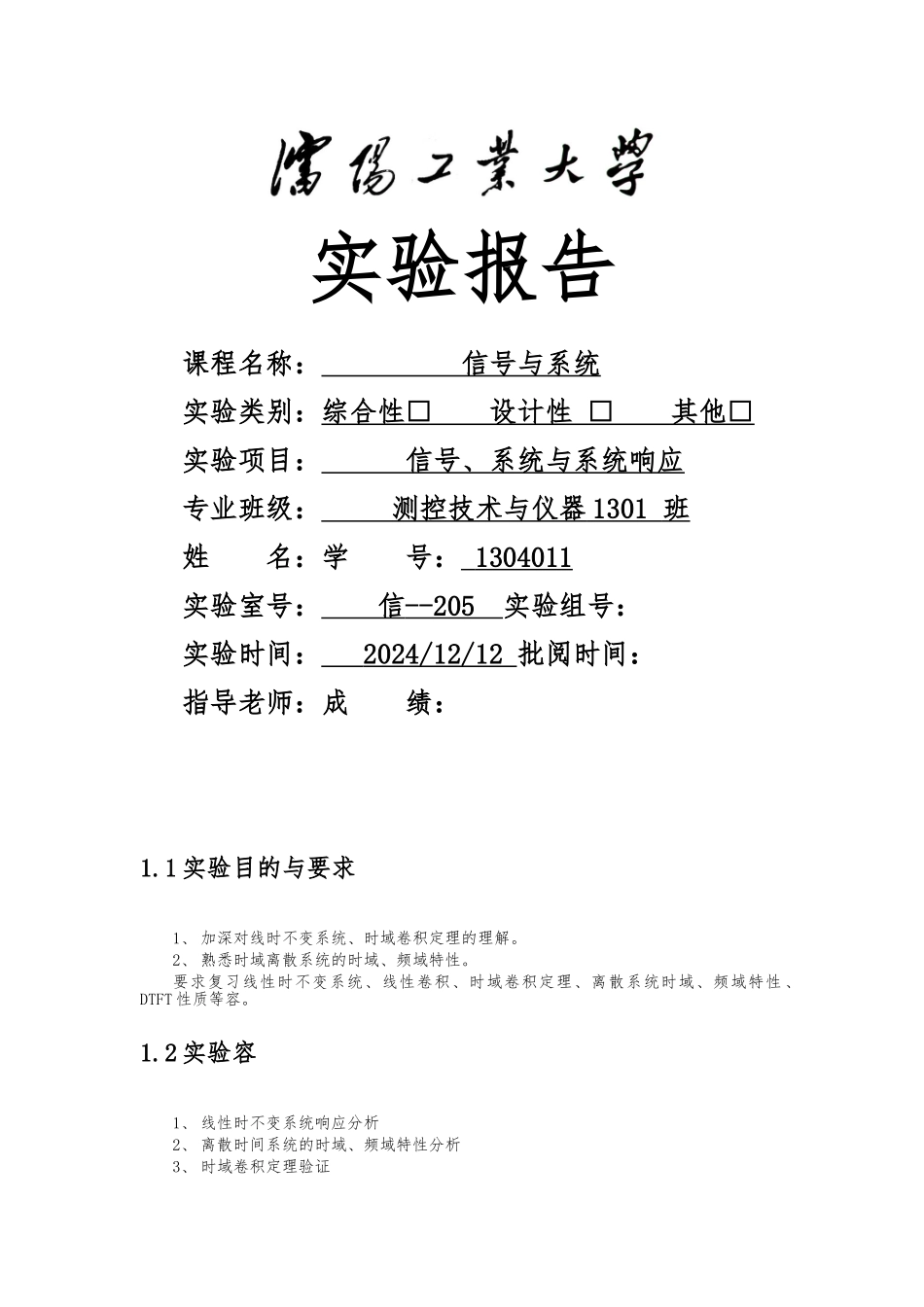

实验报告课程名称: 信号与系统 实验类别:综合性□ 设计性 □ 其他□实验项目: 信号、系统与系统响应 专业班级: 测控技术与仪器 1301 班 姓 名:学 号: 1304011 实验室号: 信 --205 实验组号:实验时间: 2024/12/12 批阅时间:指导老师:成 绩:1.1 实验目的与要求1、 加深对线时不变系统、时域卷积定理的理解。2、 熟悉时域离散系统的时域、频域特性。要求复习线性时不变系统、线性卷积、时域卷积定理、离散系统时域、频域特性 、DTFT 性质等容。1.2 实验容1、 线性时不变系统响应分析2、 离散时间系统的时域、频域特性分析3、 时域卷积定理验证1.3 实验步骤双击桌面上的 matlab 图标,进入 matlab。将 Current Dictionary 改成 c:\matlab\dsp,在 matlab 命令窗(Command Window)中输入 dsp1 后回车,进入数字信号处理实验一。用鼠标双击要做的实验容,进入相应实验。实验中会随着实验的进行弹出许多图形显示窗口,并在命令窗中给出新的实验提示!请与时切换到命令窗,根据屏幕提示进行实验。完成一项实验容后,可输入 close all 命令,关闭打开的各图形窗口。1、线性时不变系统响应分析运行线性时不变系统响应分析程序,输入系统单位样值响应 h(n),激励序列 x(n),观察分析离散系统的输出 y(n)。使激励序列 x(n)有一延时,观察分析 y(n)的变化。实验报告中要求:记录并分析以下 2 种情况的实验结果:(1) h (n)* x (n) (2) h (n)* x (n-3) 其中:x (n)=R4(n),h(n)=(n)+2(n-1)+2(n-2)+ (n-3)实验中请根据提示输入各序列。MATLAB 中序列的输入由两部分组成:序列的非零样点(将序列值在方括号中逐个列出,各序列值间用空格或逗号隔开);非零样点的起始序号例如:序列序列的非零样点非零样点的起始序号x(n)=R4(n)[1,1,1,1]0h (n)=(n)+2(n-1)+2(n-2)+ (n-3)[1, 2, 2, 1]0x(n-3)[1,1,1,1]3提示:注意线性卷积结果 y(n)非零区间与 x(n)、h(n)非零区间的关系。注意激励延时引起的输出变化。2、离散时间系统的时域、频域特性分析运行离散时间系统的时域、频域特性分析程序,输入系统函数描述,观察分析系统的幅频特性、相频特性、零极点图、单位样值响应。MATLAB 中系统函数描述方法:若系统函数,则当 M=N 时,H(z)分子多项式系数描述向量 B=,分母多项式系数描述向量 A=。当 M≠N 时,给短向量的尾部补零至两向量长度相等。实验报告中要求记...
