数字功率表毕业论文

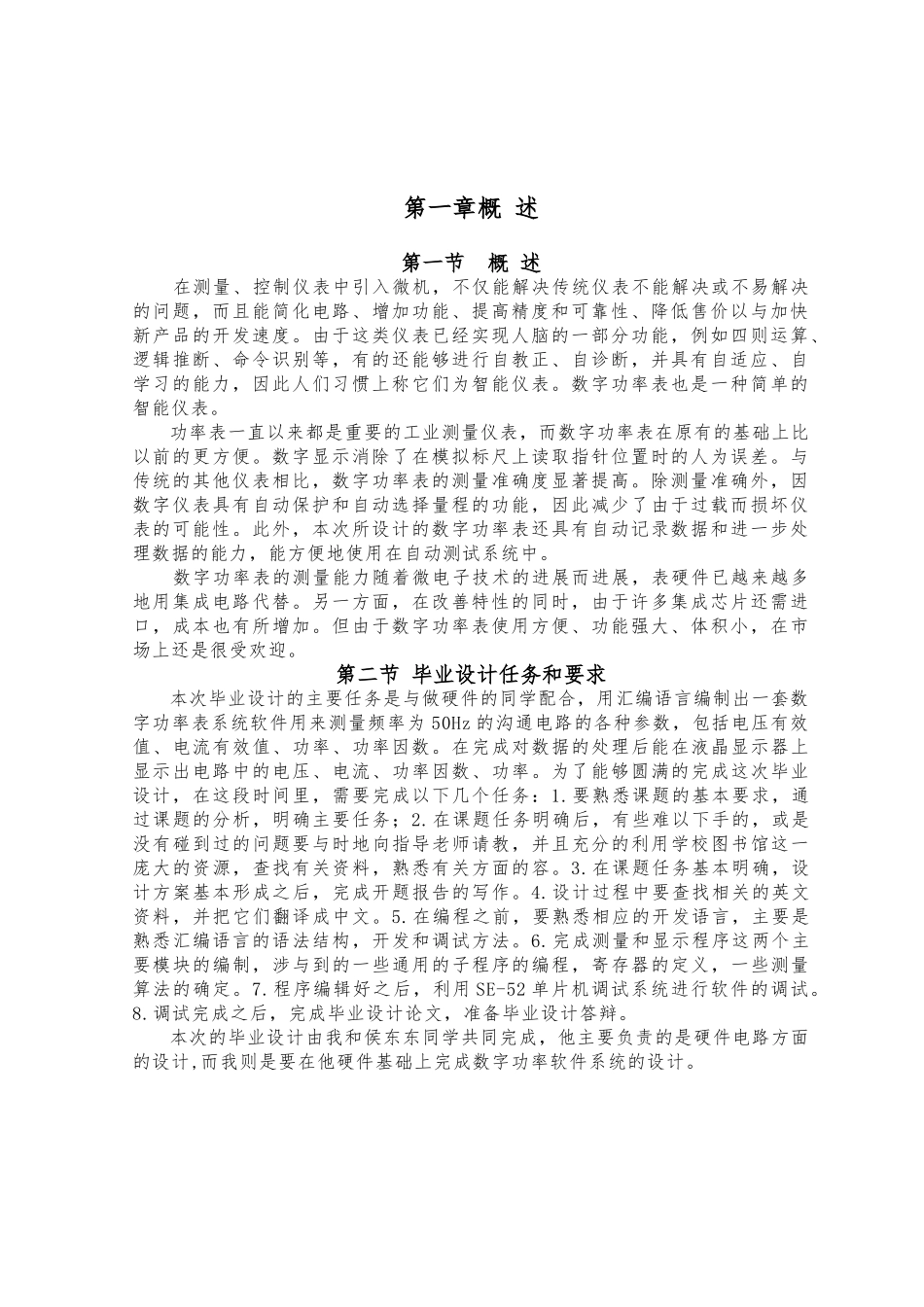

数字功率表毕业论文_第1页
1/40

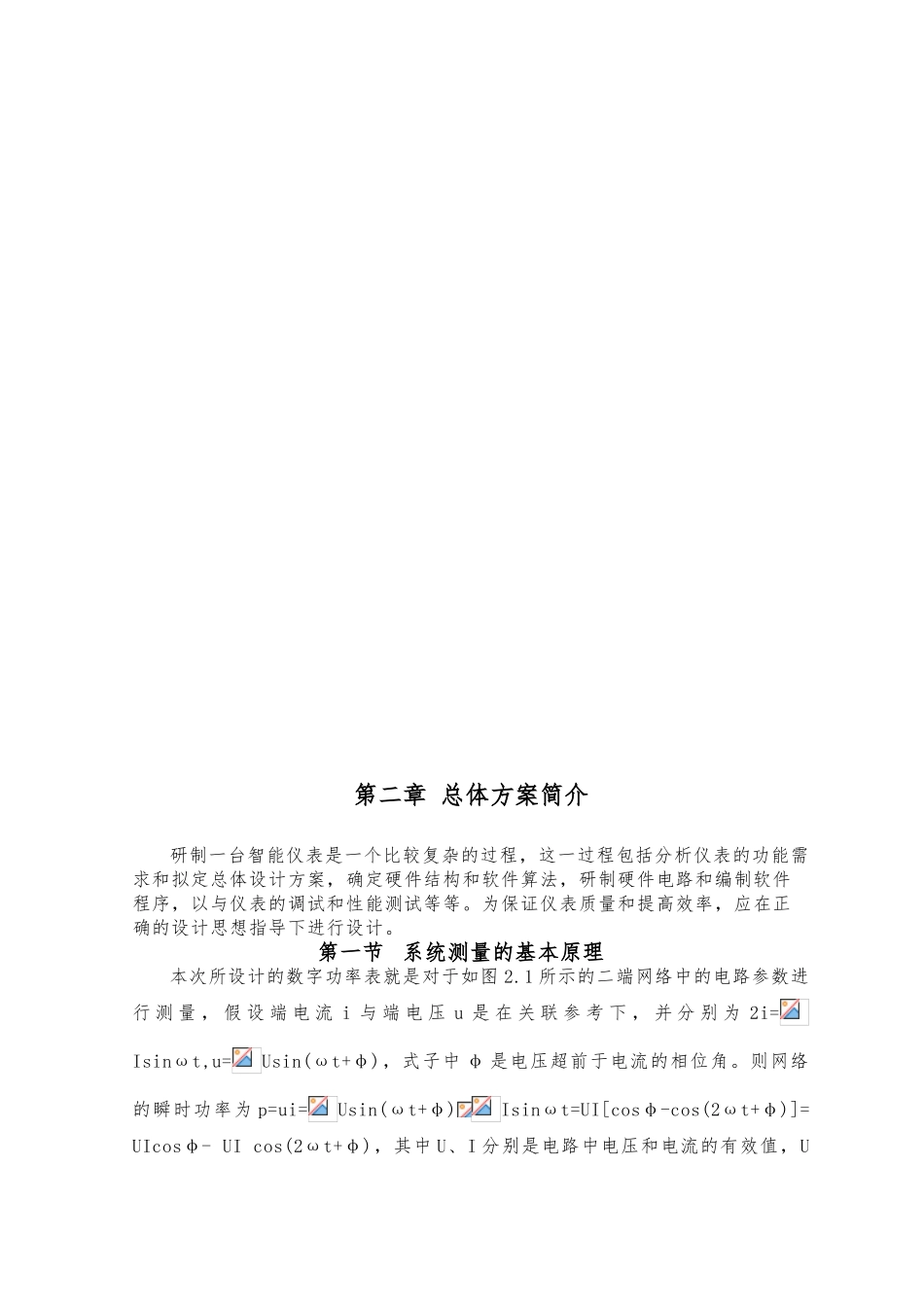

数字功率表毕业论文_第2页
2/40

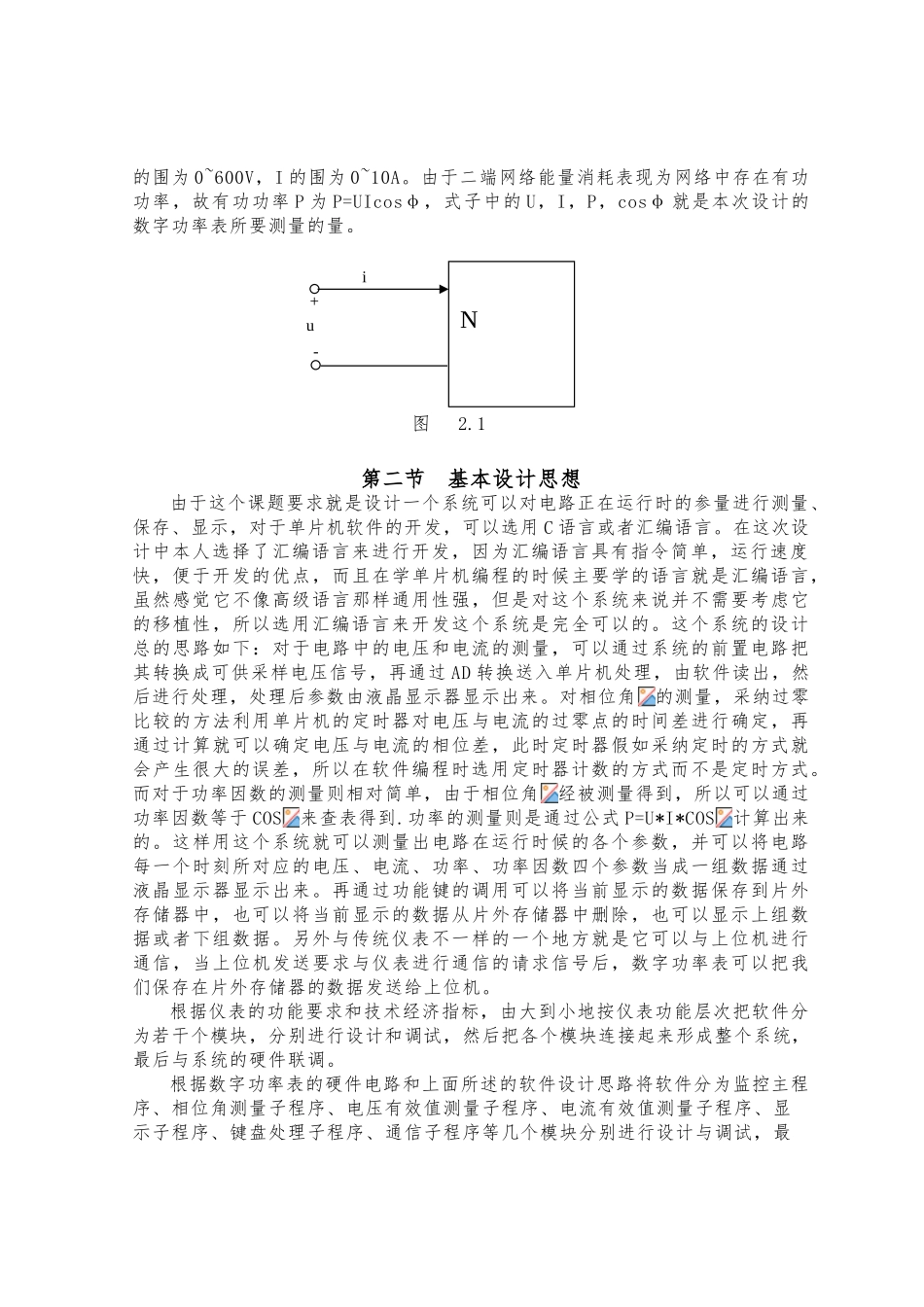

数字功率表毕业论文_第3页
3/40
第一章概 述第一节 概 述在测量、控制仪表中引入微机,不仅能解决传统仪表不能解决或不易解决的问题,而且能简化电路、增加功能、提高精度和可靠性、降低售价以与加快新产品的开发速度。由于这类仪表已经实现人脑的一部分功能,例如四则运算、逻辑推断、命令识别等,有的还能够进行自教正、自诊断,并具有自适应、自学习的能力,因此人们习惯上称它们为智能仪表。数字功率表也是一种简单的智能仪表。功率表一直以来都是重要的工业测量仪表,而数字功率表在原有的基础上比以前的更方便。数字显示消除了在模拟标尺上读取指针位置时的人为误差。与传统的其他仪表相比,数字功率表的测量准确度显著提高。除测量准确外,因数字仪表具有自动保护和自动选择量程的功能,因此减少了由于过载而损坏仪表的可能性。此外,本次所设计的数字功率表还具有自动记录数据和进一步处理数据的能力,能方便地使用在自动测试系统中。数字功率表的测量能力随着微电子技术的进展而进展,表硬件已越来越多地用集成电路代替。另一方面,在改善特性的同时,由于许多集成芯片还需进口,成本也有所增加。但由于数字功率表使用方便、功能强大、体积小,在市场上还是很受欢迎。第二节 毕业设计任务和要求本次毕业设计的主要任务是与做硬件的同学配合,用汇编语言编制出一套数字功率表系统软件用来测量频率为 50Hz 的沟通电路的各种参数,包括电压有效值、电流有效值、功率、功率因数。在完成对数据的处理后能在液晶显示器上显示出电路中的电压、电流、功率因数、功率。为了能够圆满的完成这次毕业设计,在这段时间里,需要完成以下几个任务:1.要熟悉课题的基本要求,通过课题的分析,明确主要任务;2.在课题任务明确后,有些难以下手的,或是没有碰到过的问题要与时地向指导老师请教,并且充分的利用学校图书馆这一庞大的资源,查找有关资料,熟悉有关方面的容。3.在课题任务基本明确,设计方案基本形成之后,完成开题报告的写作。4.设计过程中要查找相关的英文资料,并把它们翻译成中文。5.在编程之前,要熟悉相应的开发语言,主要是熟悉汇编语言的语法结构,开发和调试方法。6.完成测量和显示程序这两个主要模块的编制,涉与到的一些通用的子程序的编程,寄存器的定义,一些测量算法的确定。7.程序编辑好之后,利用 SE-52 单片机调试系统进行软件的调试。8.调试完成之后,完成毕业设计论文,准备毕业设计答辩。本次的毕业设计由我和侯东东同学共同完成,他主要负责的是...
