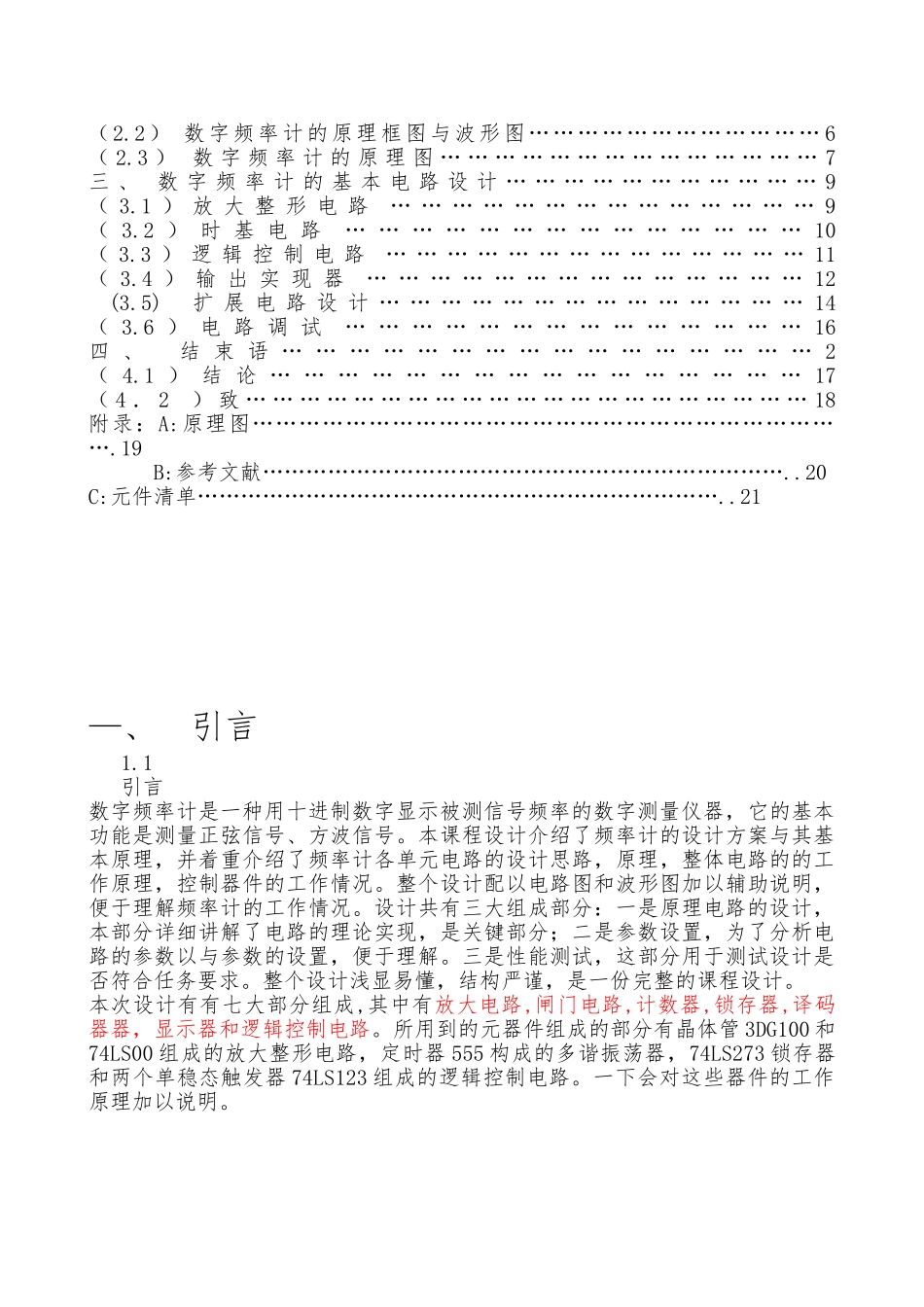

数字频率计毕业设计说明_第1页
1/22

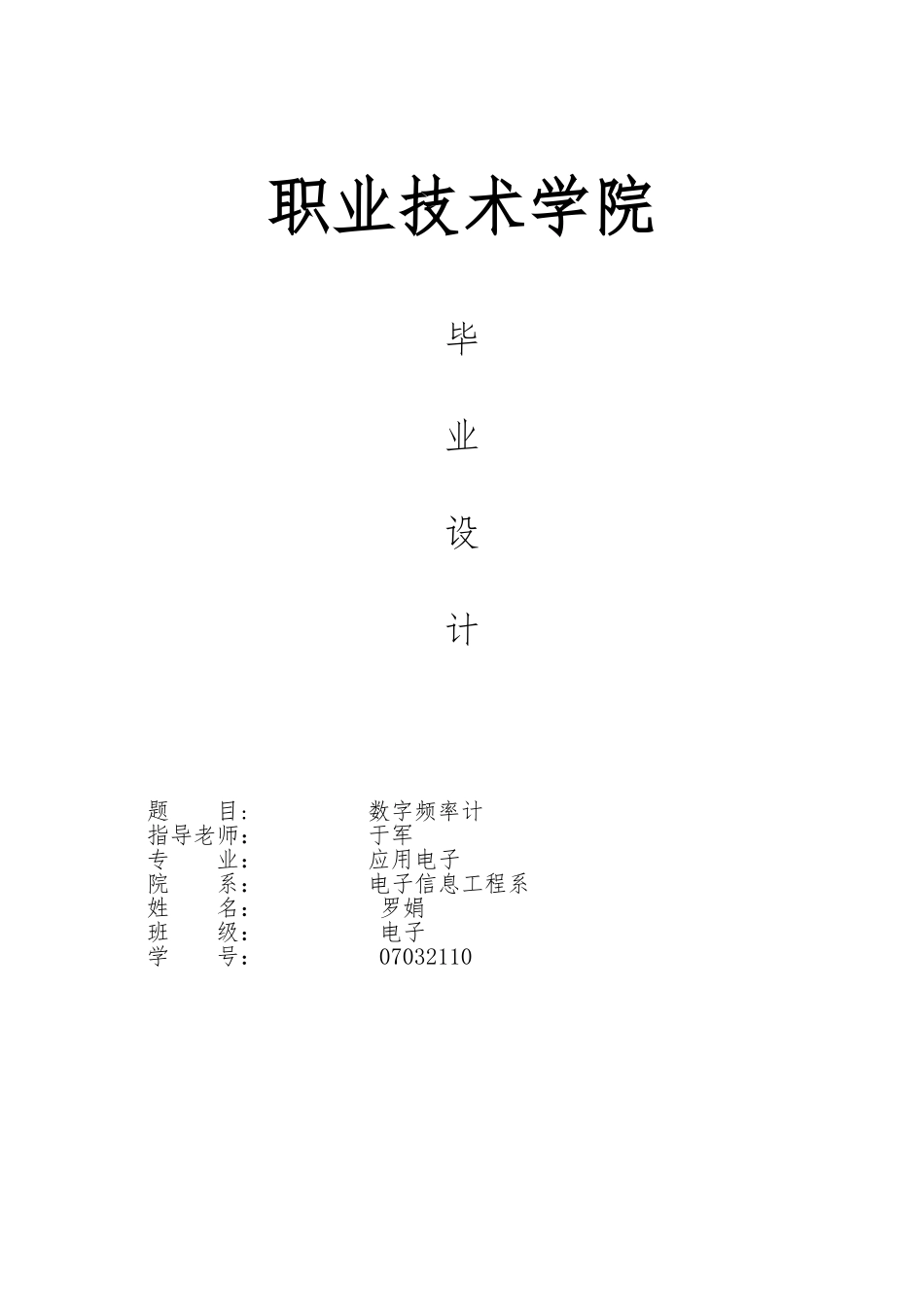

数字频率计毕业设计说明_第2页
2/22

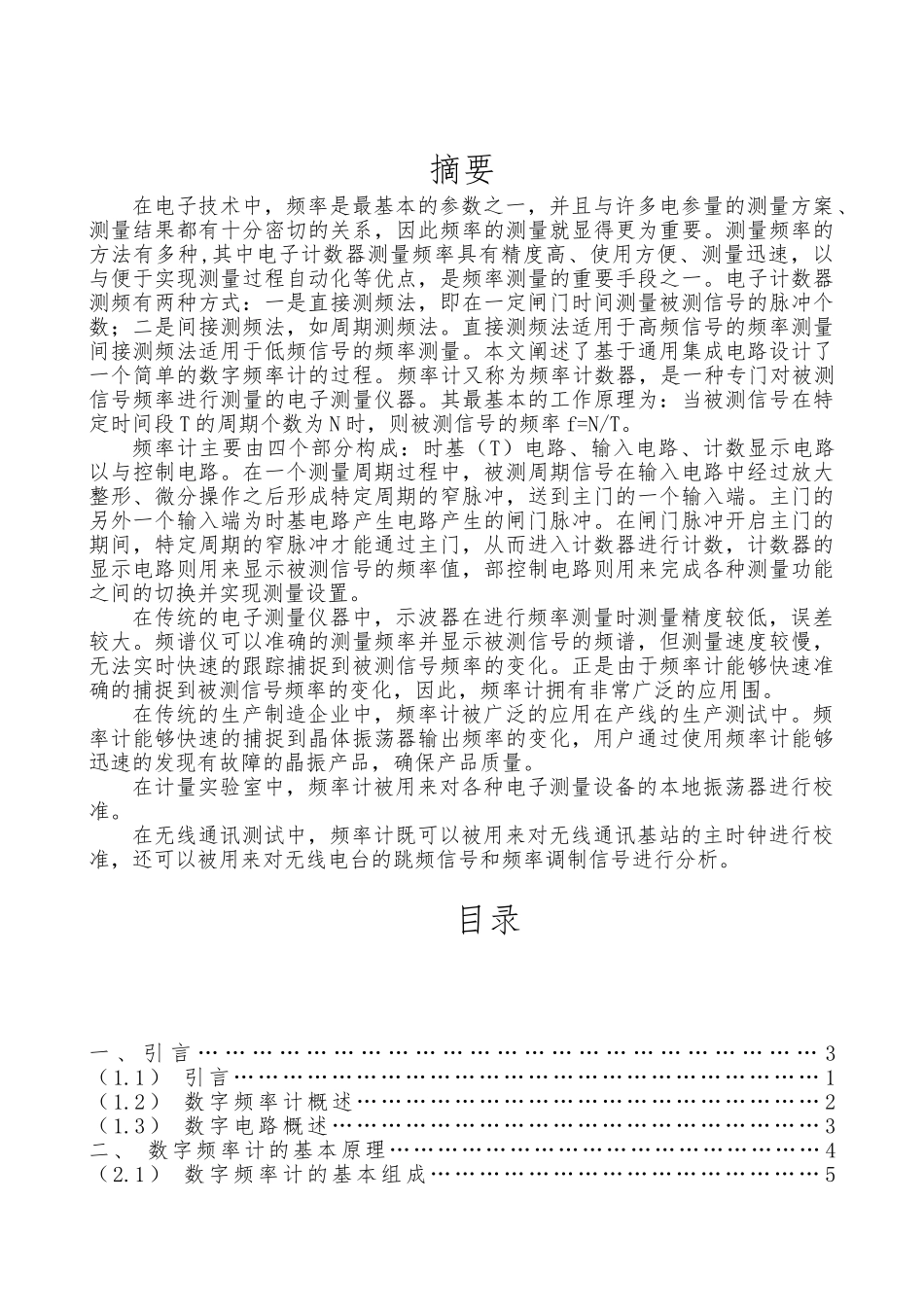

数字频率计毕业设计说明_第3页
3/22
职业技术学院毕业设计 题 目: 数字频率计 指导老师: 于军 专 业: 应用电子 院 系: 电子信息工程系 姓 名: 罗娟 班 级: 电子学 号: 07032110摘要在电子技术中,频率是最基本的参数之一,并且与许多电参量的测量方案、测量结果都有十分密切的关系,因此频率的测量就显得更为重要。测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速,以与便于实现测量过程自动化等优点,是频率测量的重要手段之一。电子计数器测频有两种方式:一是直接测频法,即在一定闸门时间测量被测信号的脉冲个数;二是间接测频法,如周期测频法。直接测频法适用于高频信号的频率测量间接测频法适用于低频信号的频率测量。本文阐述了基于通用集成电路设计了一个简单的数字频率计的过程。频率计又称为频率计数器,是一种专门对被测信号频率进行测量的电子测量仪器。其最基本的工作原理为:当被测信号在特定时间段 T 的周期个数为 N 时,则被测信号的频率 f=N/T。 频率计主要由四个部分构成:时基(T)电路、输入电路、计数显示电路以与控制电路。在一个测量周期过程中,被测周期信号在输入电路中经过放大整形、微分操作之后形成特定周期的窄脉冲,送到主门的一个输入端。主门的另外一个输入端为时基电路产生电路产生的闸门脉冲。在闸门脉冲开启主门的期间,特定周期的窄脉冲才能通过主门,从而进入计数器进行计数,计数器的显示电路则用来显示被测信号的频率值,部控制电路则用来完成各种测量功能之间的切换并实现测量设置。 在传统的电子测量仪器中,示波器在进行频率测量时测量精度较低,误差较大。频谱仪可以准确的测量频率并显示被测信号的频谱,但测量速度较慢,无法实时快速的跟踪捕捉到被测信号频率的变化。正是由于频率计能够快速准确的捕捉到被测信号频率的变化,因此,频率计拥有非常广泛的应用围。在传统的生产制造企业中,频率计被广泛的应用在产线的生产测试中。频率计能够快速的捕捉到晶体振荡器输出频率的变化,用户通过使用频率计能够迅速的发现有故障的晶振产品,确保产品质量。在计量实验室中,频率计被用来对各种电子测量设备的本地振荡器进行校准。在无线通讯测试中,频率计既可以被用来对无线通讯基站的主时钟进行校准,还可以被用来对无线电台的跳频信号和频率调制信号进行分析。目录一 、 引 言 … … … … … … … … … … … … … … … … … … … … … …...
