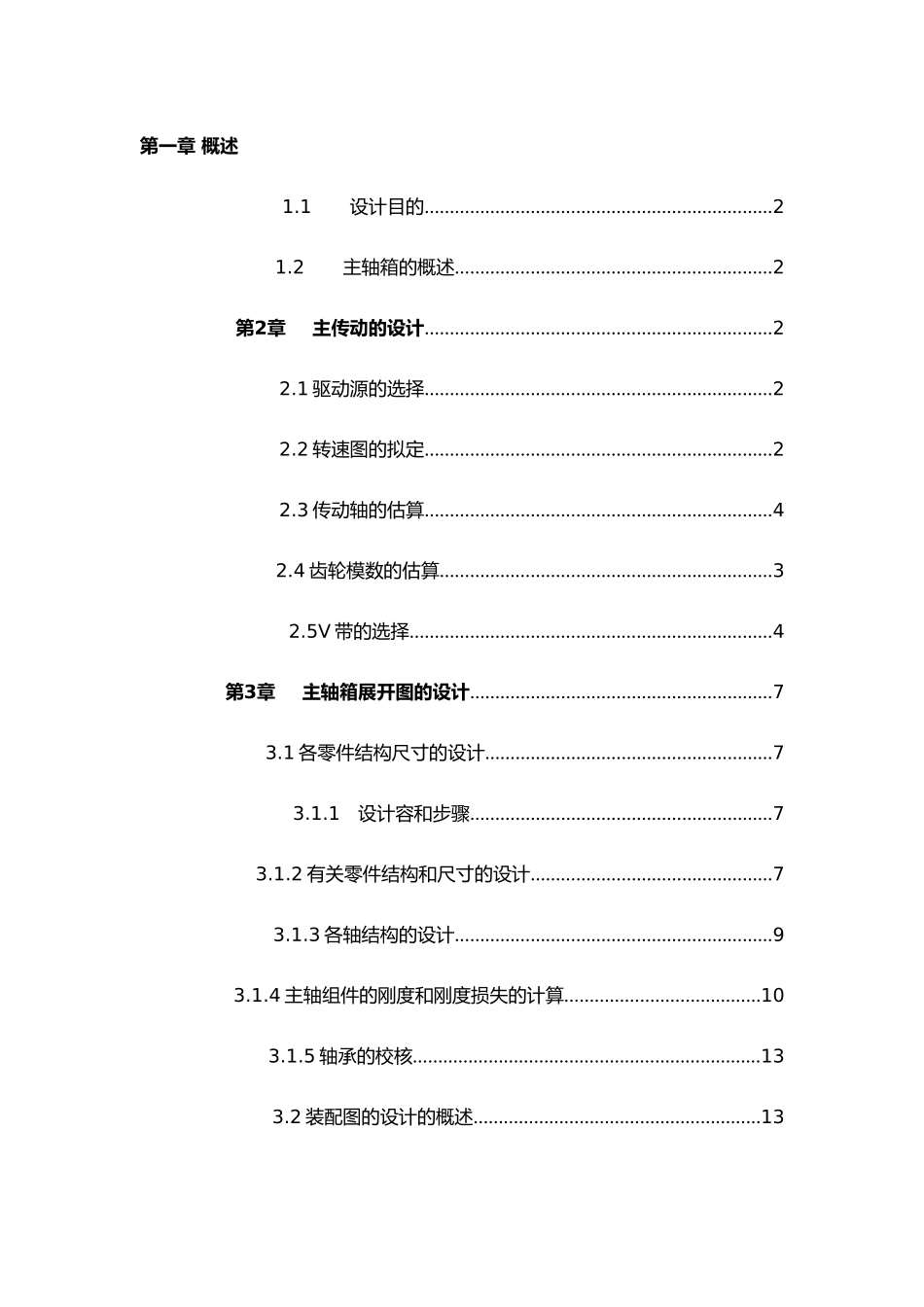

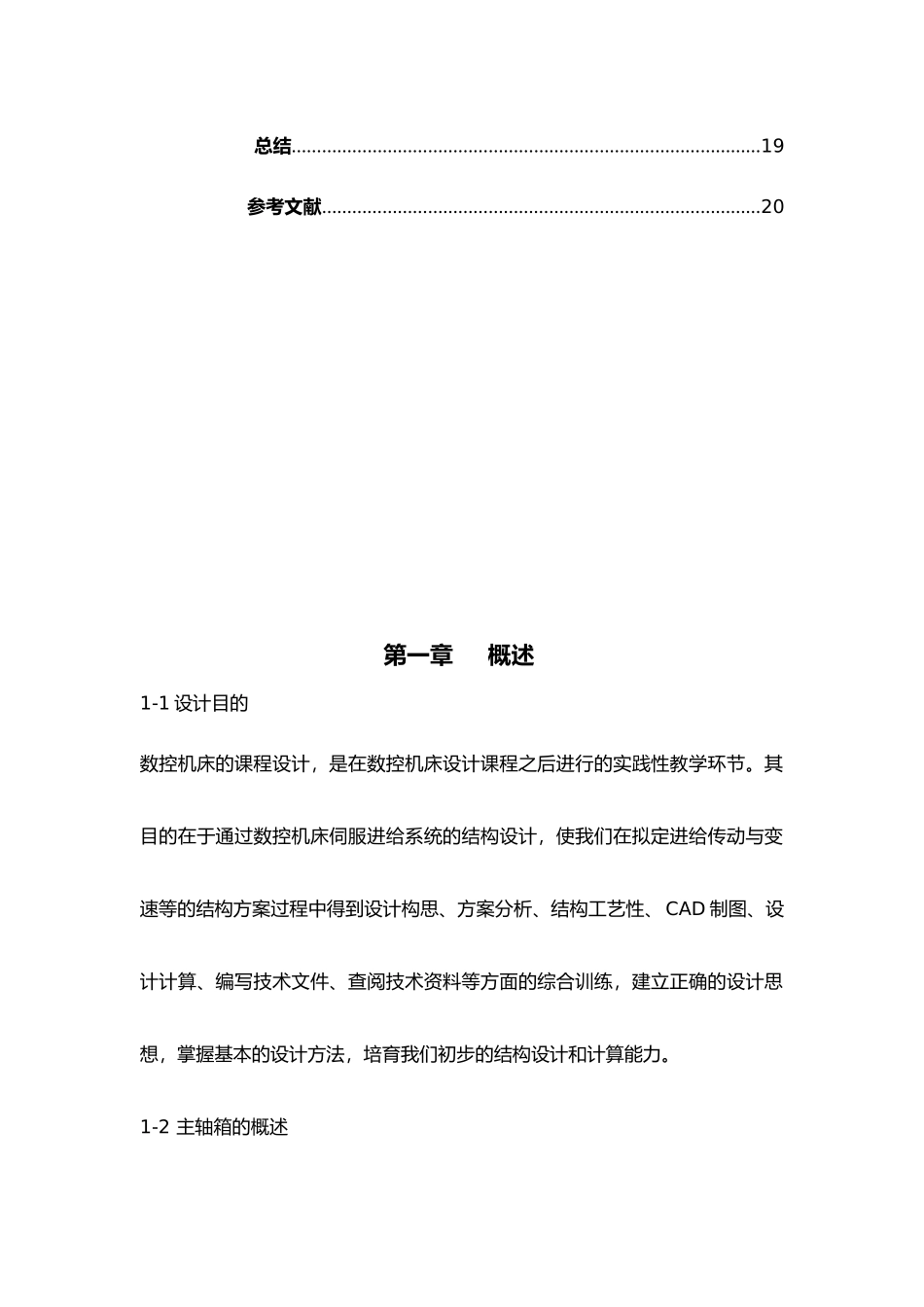

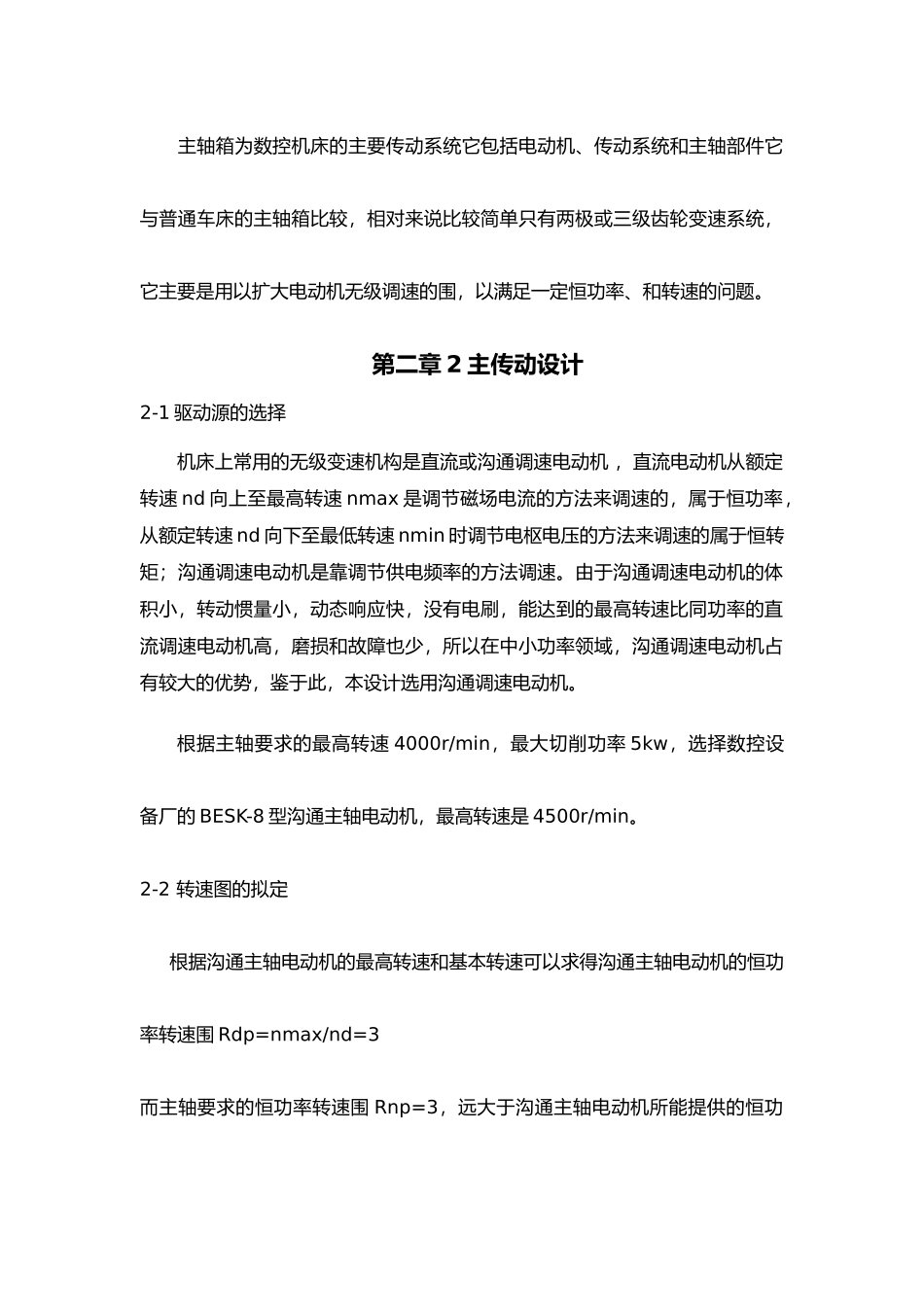

第一章 概述1.1 设计目的……………………………………………………………21.2 主轴箱的概述………………………………………………………2第2章主传动的设计……………………………………………………………2 2.1 驱动源的选择……………………………………………………………2 2.2 转速图的拟定……………………………………………………………22.3 传动轴的估算……………………………………………………………42.4 齿轮模数的估算…………………………………………………………32.5V 带的选择………………………………………………………………4第3章主轴箱展开图的设计……………………………………………………7 3.1 各零件结构尺寸的设计…………………………………………………73.1.1 设计容和步骤……………………………………………………73.1.2 有关零件结构和尺寸的设计…………………………………………73.1.3 各轴结构的设计………………………………………………………93.1.4 主轴组件的刚度和刚度损失的计算…………………………………103.1.5 轴承的校核……………………………………………………………133.2 装配图的设计的概述…………………………………………………13总结…………………………………………………………………………………19参考文献……………………………………………………………………………20第一章 概述1-1 设计目的数控机床的课程设计，是在数控机床设计课程之后进行的实践性教学环节。其目的在于通过数控机床伺服进给系统的结构设计，使我们在拟定进给传动与变速等的结构方案过程中得到设计构思、方案分析、结构工艺性、CAD 制图、设计计算、编写技术文件、查阅技术资料等方面的综合训练，建立正确的设计思想，掌握基本的设计方法，培育我们初步的结构设计和计算能力。1-2 主轴箱的概述 主轴箱为数控机床的主要传动系统它包括电动机、传动系统和主轴部件它与普通车床的主轴箱比较，相对来说比较简单只有两极或三级齿轮变速系统，它主要是用以扩大电动机无级调速的围，以满足一定恒功率、和转速的问题。第二章 2 主传动设计2-1 驱动源的选择机床上常用的无级变速机构是直流或沟通调速电动机 ，直流电动机从额定转速 nd 向上至最高转速 nmax 是调节磁场电流的方法来调速的，属于恒功率，从额定转速 nd 向下至最低转速 nmin 时调节电枢电压的方法来调速的属于恒转矩；...
