数控机床电气控制复习资料

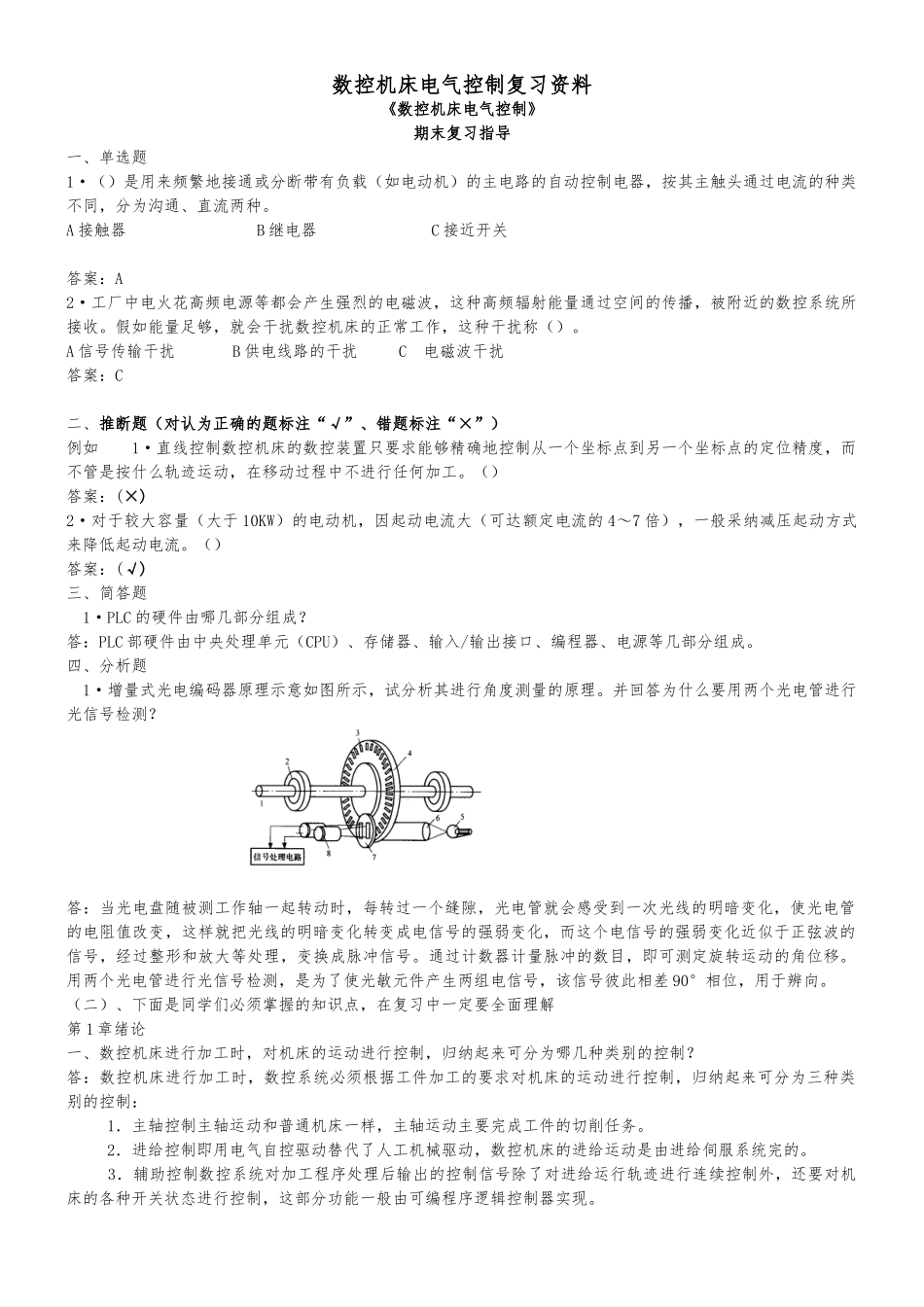

数控机床电气控制复习资料_第1页
1/10

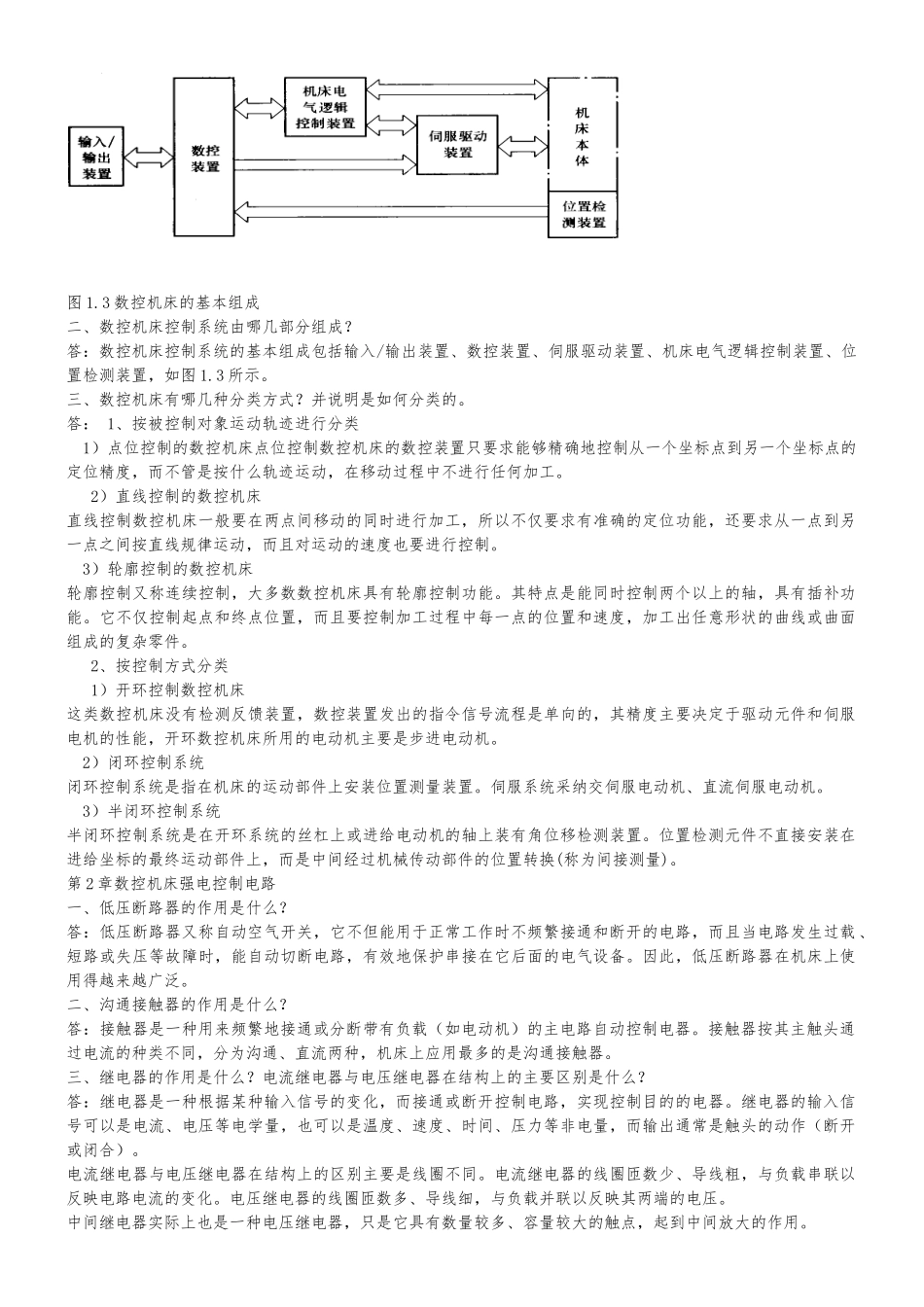

数控机床电气控制复习资料_第2页
2/10
数控机床电气控制复习资料_第3页
3/10
数控机床电气控制复习资料《数控机床电气控制》期末复习指导一、单选题1·()是用来频繁地接通或分断带有负载(如电动机)的主电路的自动控制电器,按其主触头通过电流的种类不同,分为沟通、直流两种。A 接触器 B 继电器 C 接近开关答案:A2·工厂中电火花高频电源等都会产生强烈的电磁波,这种高频辐射能量通过空间的传播,被附近的数控系统所接收。假如能量足够,就会干扰数控机床的正常工作,这种干扰称()。A 信号传输干扰 B 供电线路的干扰 C 电磁波干扰答案:C二、推断题(对认为正确的题标注“√”、错题标注“×”)例如 1·直线控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。()答案:(×)2·对于较大容量(大于 10KW)的电动机,因起动电流大(可达额定电流的 4~7 倍),一般采纳减压起动方式来降低起动电流。()答案:(√)三、简答题 1·PLC 的硬件由哪几部分组成?答:PLC 部硬件由中央处理单元(CPU)、存储器、输入/输出接口、编程器、电源等几部分组成。四、分析题 1·增量式光电编码器原理示意如图所示,试分析其进行角度测量的原理。并回答为什么要用两个光电管进行光信号检测?答:当光电盘随被测工作轴一起转动时,每转过一个缝隙,光电管就会感受到一次光线的明暗变化,使光电管的电阻值改变,这样就把光线的明暗变化转变成电信号的强弱变化,而这个电信号的强弱变化近似于正弦波的信号,经过整形和放大等处理,变换成脉冲信号。通过计数器计量脉冲的数目,即可测定旋转运动的角位移。用两个光电管进行光信号检测,是为了使光敏元件产生两组电信号,该信号彼此相差 90°相位,用于辨向。(二)、下面是同学们必须掌握的知识点,在复习中一定要全面理解第 1 章绪论一、数控机床进行加工时,对机床的运动进行控制,归纳起来可分为哪几种类别的控制?答:数控机床进行加工时,数控系统必须根据工件加工的要求对机床的运动进行控制,归纳起来可分为三种类别的控制: 1.主轴控制主轴运动和普通机床一样,主轴运动主要完成工件的切削任务。 2.进给控制即用电气自控驱动替代了人工机械驱动,数控机床的进给运动是由进给伺服系统完的。 3.辅助控制数控系统对加工程序处理后输出的控制信号除了对进给运行轨迹进行连续控制外,还要对机床的各种开关状态进行控制,这部分功能一般由可编程序逻辑控制器实现。...
