数控机床电气控制15

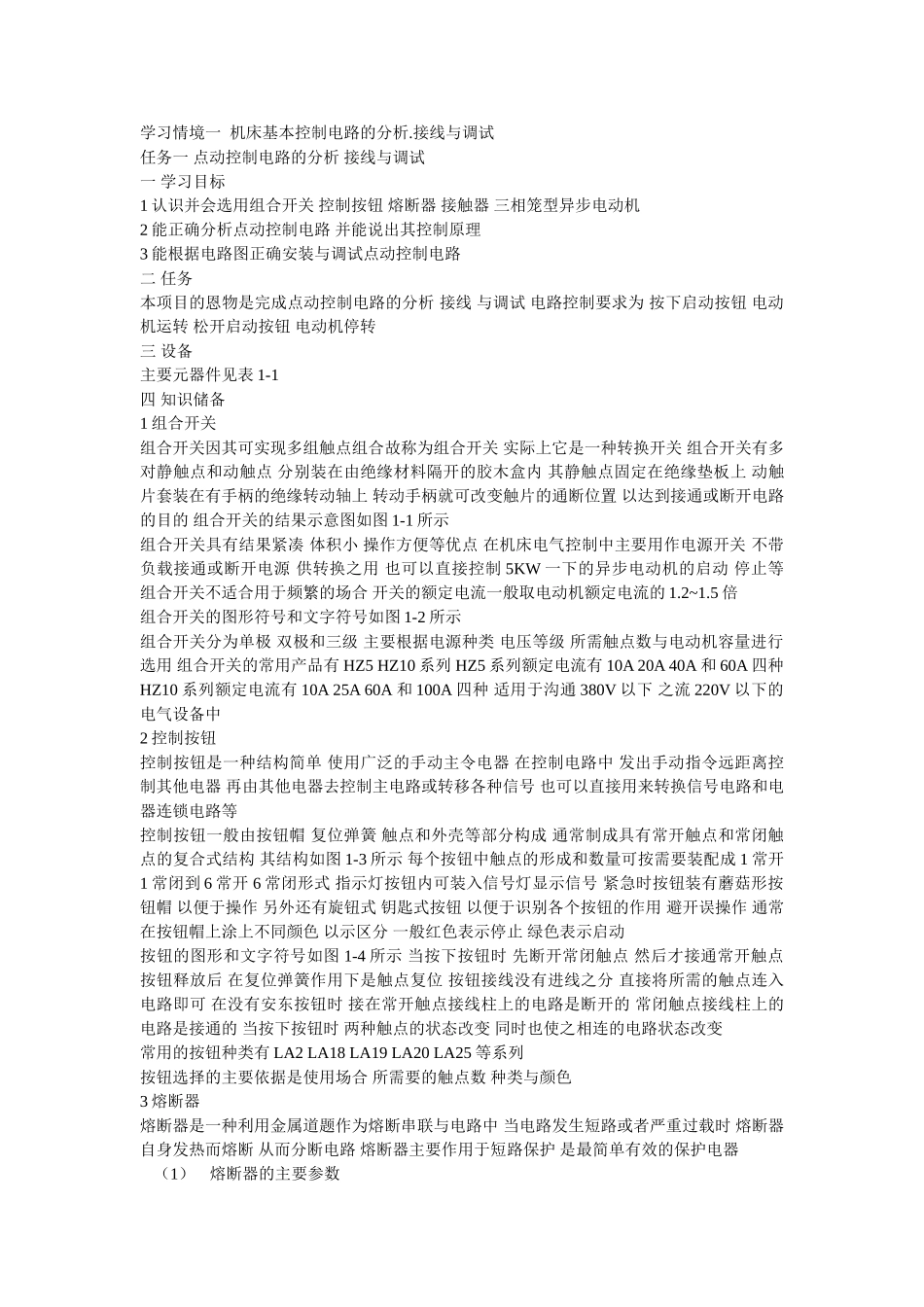

数控机床电气控制15_第1页
1/17

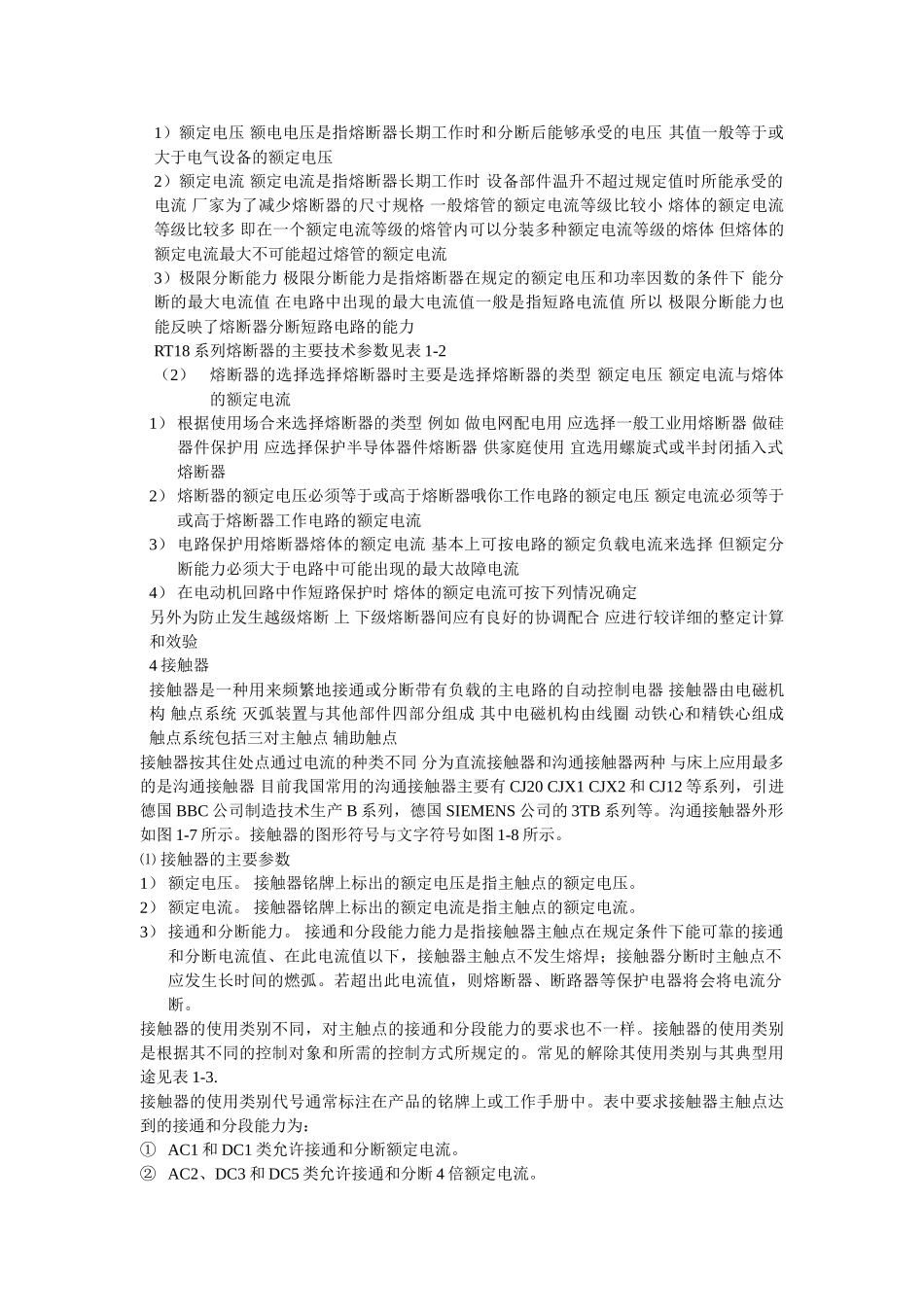

数控机床电气控制15_第2页
2/17

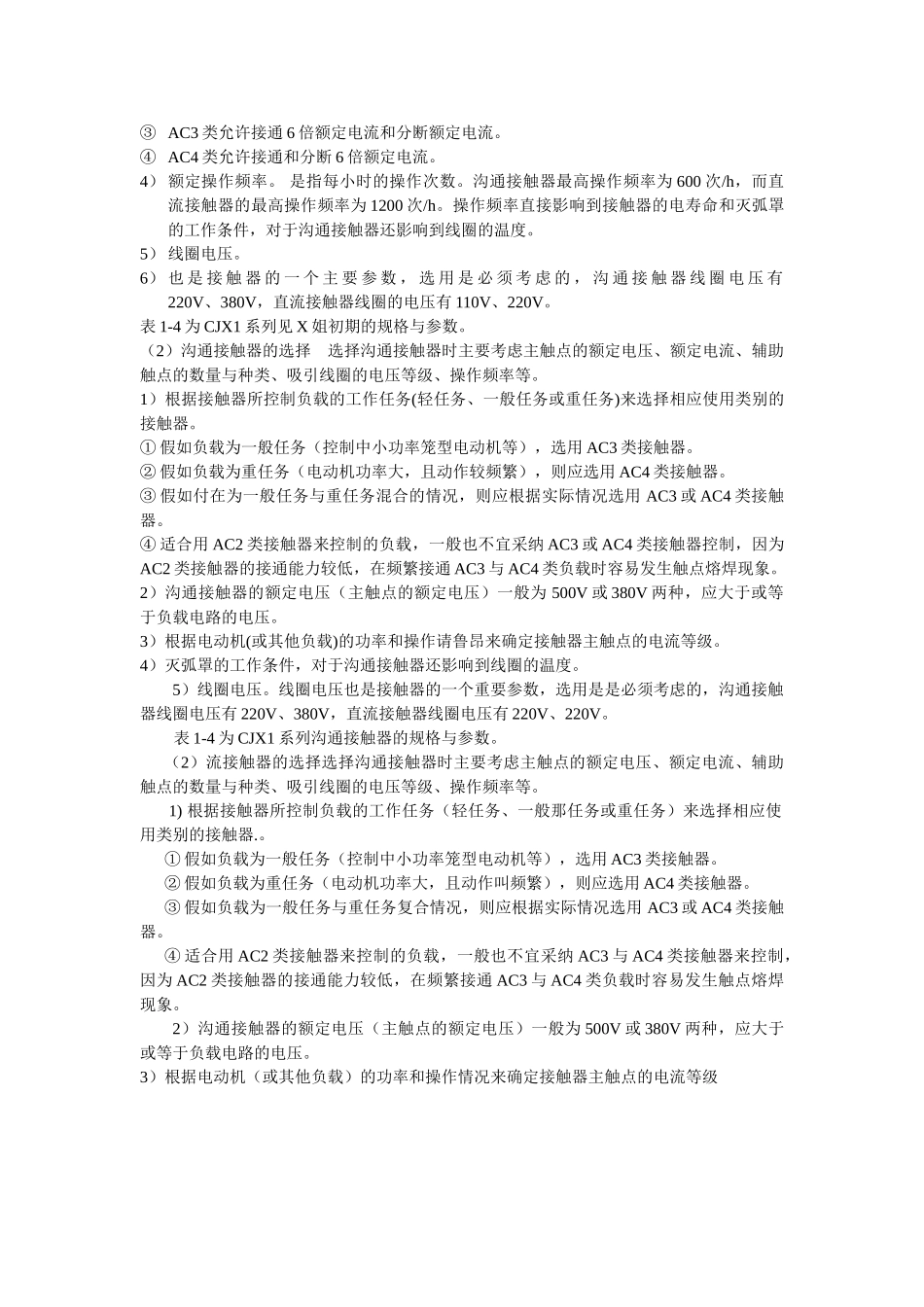

数控机床电气控制15_第3页
3/17
学习情境一 机床基本控制电路的分析.接线与调试任务一 点动控制电路的分析 接线与调试一 学习目标1 认识并会选用组合开关 控制按钮 熔断器 接触器 三相笼型异步电动机2 能正确分析点动控制电路 并能说出其控制原理3 能根据电路图正确安装与调试点动控制电路二 任务本项目的恩物是完成点动控制电路的分析 接线 与调试 电路控制要求为 按下启动按钮 电动机运转 松开启动按钮 电动机停转三 设备主要元器件见表 1-1四 知识储备1 组合开关组合开关因其可实现多组触点组合故称为组合开关 实际上它是一种转换开关 组合开关有多对静触点和动触点 分别装在由绝缘材料隔开的胶木盒内 其静触点固定在绝缘垫板上 动触片套装在有手柄的绝缘转动轴上 转动手柄就可改变触片的通断位置 以达到接通或断开电路的目的 组合开关的结果示意图如图 1-1 所示组合开关具有结果紧凑 体积小 操作方便等优点 在机床电气控制中主要用作电源开关 不带负载接通或断开电源 供转换之用 也可以直接控制 5KW 一下的异步电动机的启动 停止等 组合开关不适合用于频繁的场合 开关的额定电流一般取电动机额定电流的 1.2~1.5 倍组合开关的图形符号和文字符号如图 1-2 所示组合开关分为单极 双极和三级 主要根据电源种类 电压等级 所需触点数与电动机容量进行选用 组合开关的常用产品有 HZ5 HZ10 系列 HZ5 系列额定电流有 10A 20A 40A 和 60A 四种 HZ10 系列额定电流有 10A 25A 60A 和 100A 四种 适用于沟通 380V 以下 之流 220V 以下的电气设备中2 控制按钮控制按钮是一种结构简单 使用广泛的手动主令电器 在控制电路中 发出手动指令远距离控制其他电器 再由其他电器去控制主电路或转移各种信号 也可以直接用来转换信号电路和电器连锁电路等控制按钮一般由按钮帽 复位弹簧 触点和外壳等部分构成 通常制成具有常开触点和常闭触点的复合式结构 其结构如图 1-3 所示 每个按钮中触点的形成和数量可按需要装配成 1 常开 1 常闭到 6 常开 6 常闭形式 指示灯按钮内可装入信号灯显示信号 紧急时按钮装有蘑菇形按钮帽 以便于操作 另外还有旋钮式 钥匙式按钮 以便于识别各个按钮的作用 避开误操作 通常在按钮帽上涂上不同颜色 以示区分 一般红色表示停止 绿色表示启动按钮的图形和文字符号如图 1-4 所示 当按下按钮时 先断开常闭触点 然后才接通常开触点 按钮释放后 在复位...
