数控直流稳压电源设计说明

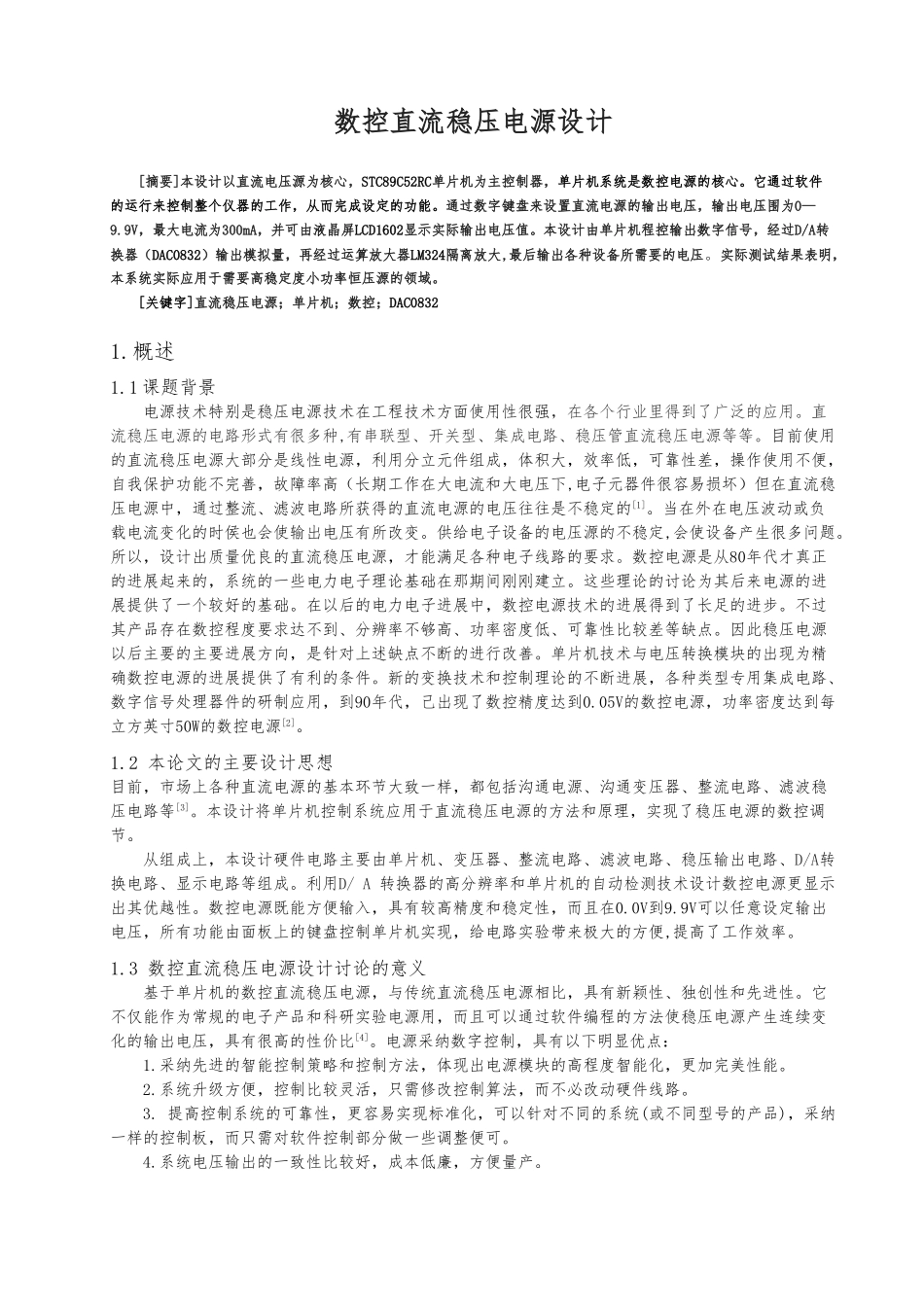

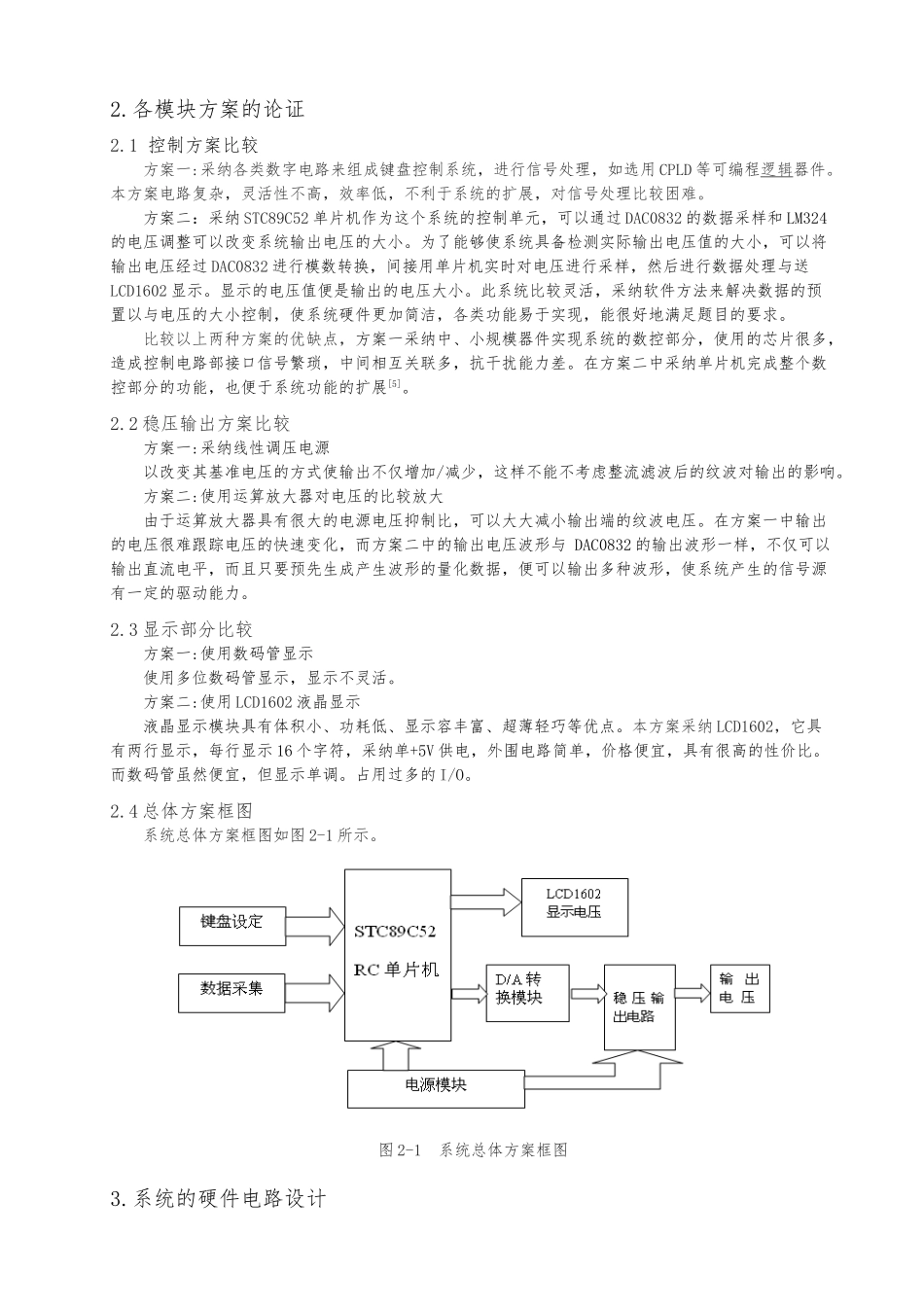

数控直流稳压电源设计[摘要]本设计以直流电压源为核心，STC89C52RC单片机为主控制器，单片机系统是数控电源的核心。它通过软件的运行来控制整个仪器的工作，从而完成设定的功能。通过数字键盘来设置直流电源的输出电压，输出电压围为0—9.9V，最大电流为300mA，并可由液晶屏LCD1602显示实际输出电压值。本设计由单片机程控输出数字信号，经过D/A转换器（DAC0832）输出模拟量，再经过运算放大器LM324隔离放大,最后输出各种设备所需要的电压。实际测试结果表明，本系统实际应用于需要高稳定度小功率恒压源的领域。[关键字]直流稳压电源；单片机；数控；DAC08321.概述1.1 课题背景电源技术特别是稳压电源技术在工程技术方面使用性很强，在各个行业里得到了广泛的应用。直流稳压电源的电路形式有很多种,有串联型、开关型、集成电路、稳压管直流稳压电源等等。目前使用的直流稳压电源大部分是线性电源，利用分立元件组成，体积大，效率低，可靠性差，操作使用不便，自我保护功能不完善，故障率高（长期工作在大电流和大电压下,电子元器件很容易损坏）但在直流稳压电源中，通过整流、滤波电路所获得的直流电源的电压往往是不稳定的[1]。当在外在电压波动或负载电流变化的时侯也会使输出电压有所改变。供给电子设备的电压源的不稳定,会使设备产生很多问题。所以，设计出质量优良的直流稳压电源，才能满足各种电子线路的要求。数控电源是从80年代才真正的进展起来的，系统的一些电力电子理论基础在那期间刚刚建立。这些理论的讨论为其后来电源的进展提供了一个较好的基础。在以后的电力电子进展中，数控电源技术的进展得到了长足的进步。不过其产品存在数控程度要求达不到、分辨率不够高、功率密度低、可靠性比较差等缺点。因此稳压电源以后主要的主要进展方向，是针对上述缺点不断的进行改善。单片机技术与电压转换模块的出现为精确数控电源的进展提供了有利的条件。新的变换技术和控制理论的不断进展，各种类型专用集成电路、数字信号处理器件的研制应用，到90年代，己出现了数控精度达到0.05V的数控电源，功率密度达到每立方英寸50W的数控电源[2]。1.2 本论文的主要设计思想目前，市场上各种直流电源的基本环节大致一样，都包括沟通电源、沟通变压器、整流电路、滤波稳压电路等[3]。本设计将单片机控制系统应用于直流稳压电源的方法和原理，实现了稳压电源的数控调节。从组成上，本设计硬件电路主要由单片机、变压器、整流电路、滤波电路、稳压输出电...
