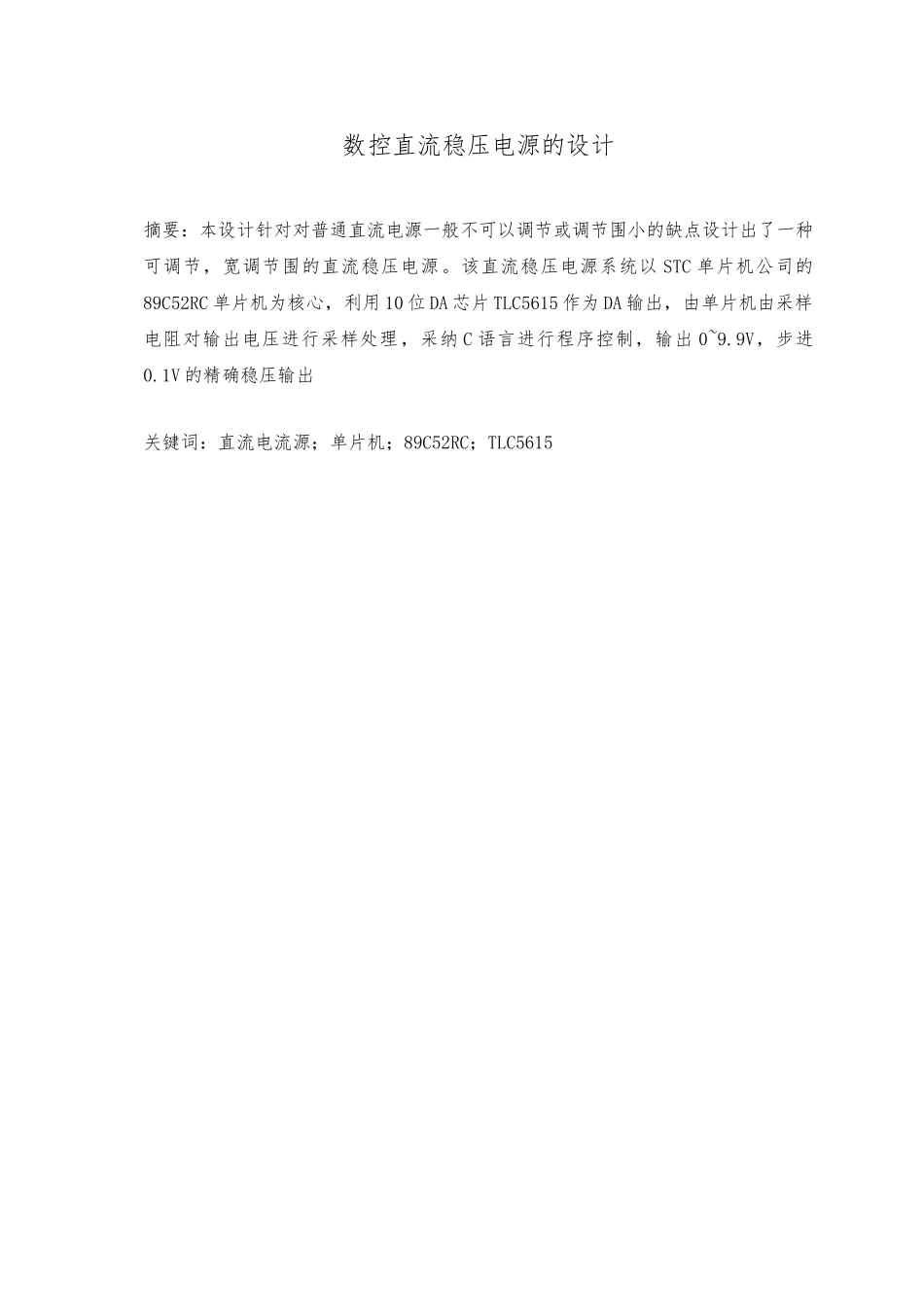

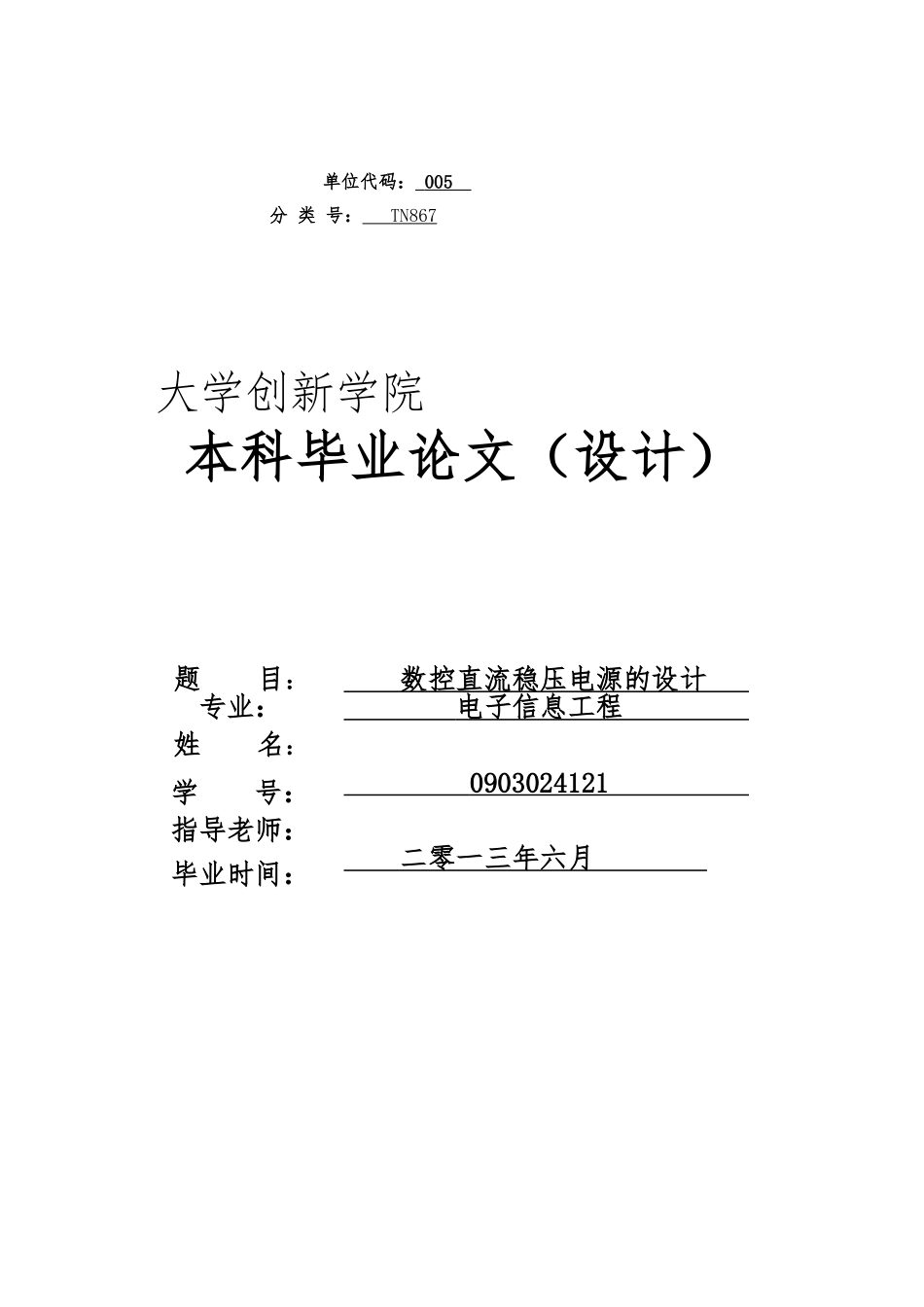

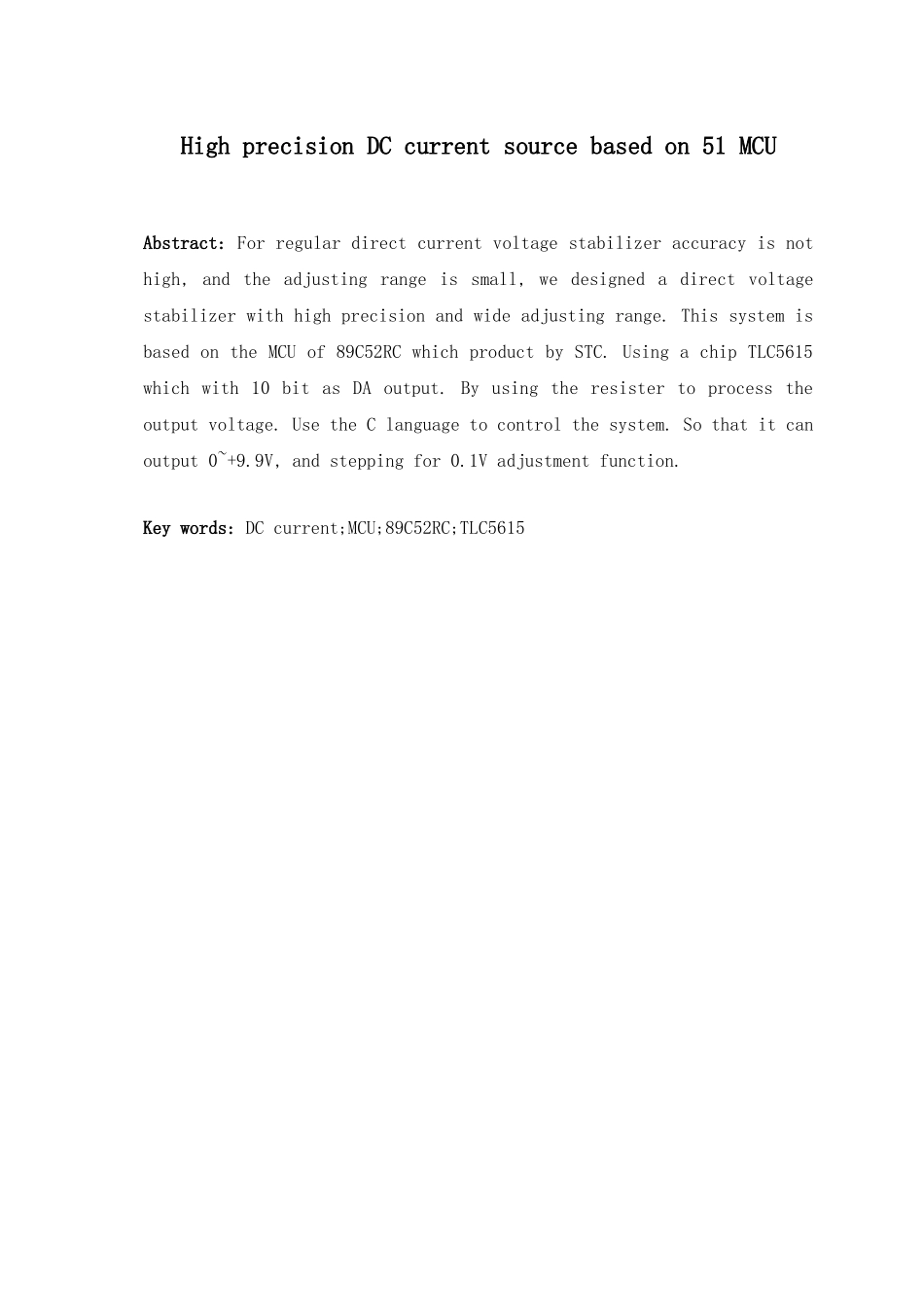

单位代码： 005 分 类 号： TN867 大学创新学院本科毕业论文（设计）题 目： 数控直流稳压电源的设计 专业： 电子信息工程 姓 名：学 号： 0903024121 指导老师：毕业时间： 二零一三年六月 数控直流稳压电源的设计摘要：本设计针对对普通直流电源一般不可以调节或调节围小的缺点设计出了一种可调节，宽调节围的直流稳压电源。该直流稳压电源系统以 STC 单片机公司的89C52RC 单片机为核心，利用 10 位 DA 芯片 TLC5615 作为 DA 输出，由单片机由采样电阻对输出电压进行采样处理，采纳 C 语言进行程序控制，输出 0~9.9V，步进0.1V 的精确稳压输出关键词：直流电流源；单片机；89C52RC；TLC5615High precision DC current source based on 51 MCUAbstract: For regular direct current voltage stabilizer accuracy is not high, and the adjusting range is small, we designed a direct voltage stabilizer with high precision and wide adjusting range. This system is based on the MCU of 89C52RC which product by STC. Using a chip TLC5615 which with 10 bit as DA output. By using the resister to process the output voltage. Use the C language to control the system. So that it can output 0~+9.9V, and stepping for 0.1V adjustment function.Key words: DC current;MCU;89C52RC;TLC5615目 录1 引言 12 设计原理 13 单元电路的设计 23.1 DA 的选择与论证 23.2 稳压输出方案选择与论证 23.3 显示模块的选择与论证 33.4 输入按键的选择与论证 34 本系统核心器件简介 34.1 STC89C52 单片机 34.2 TLC5615 芯片 44.3 TLC431 芯片 54.4 LM324 芯片 55 硬件电路设计 65.1 电源电路 65.2 DA 输出电路 65.3 稳压输出电路 65.4 数码管显示电路 75.5 整体电路原理设计 86 系统软件设计 96.1 主程序流程图 96.2 DA 转换流程图 97 系统调试与仿真 107.1 系统仿真 107.2 DA 输出仿真：117.3 PCB 制作 127.4 硬件调试 137.5 软件调试 148 结束语 15参考文献 16致 17附录一程序清单 181 引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。大到超级计算机、小到袖珍计算器，所有的电子设...
