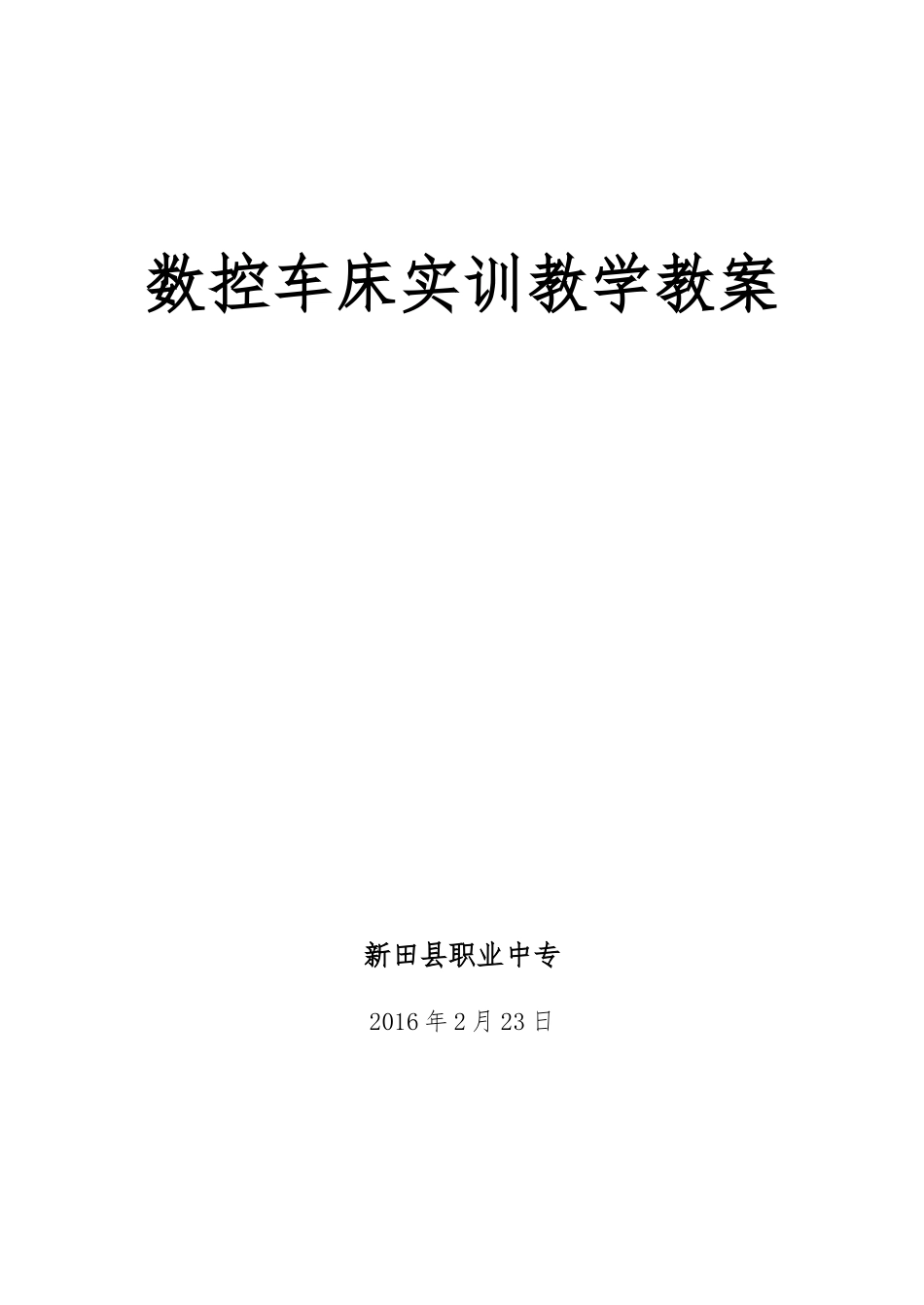

数控车床实训指导书VIP专享

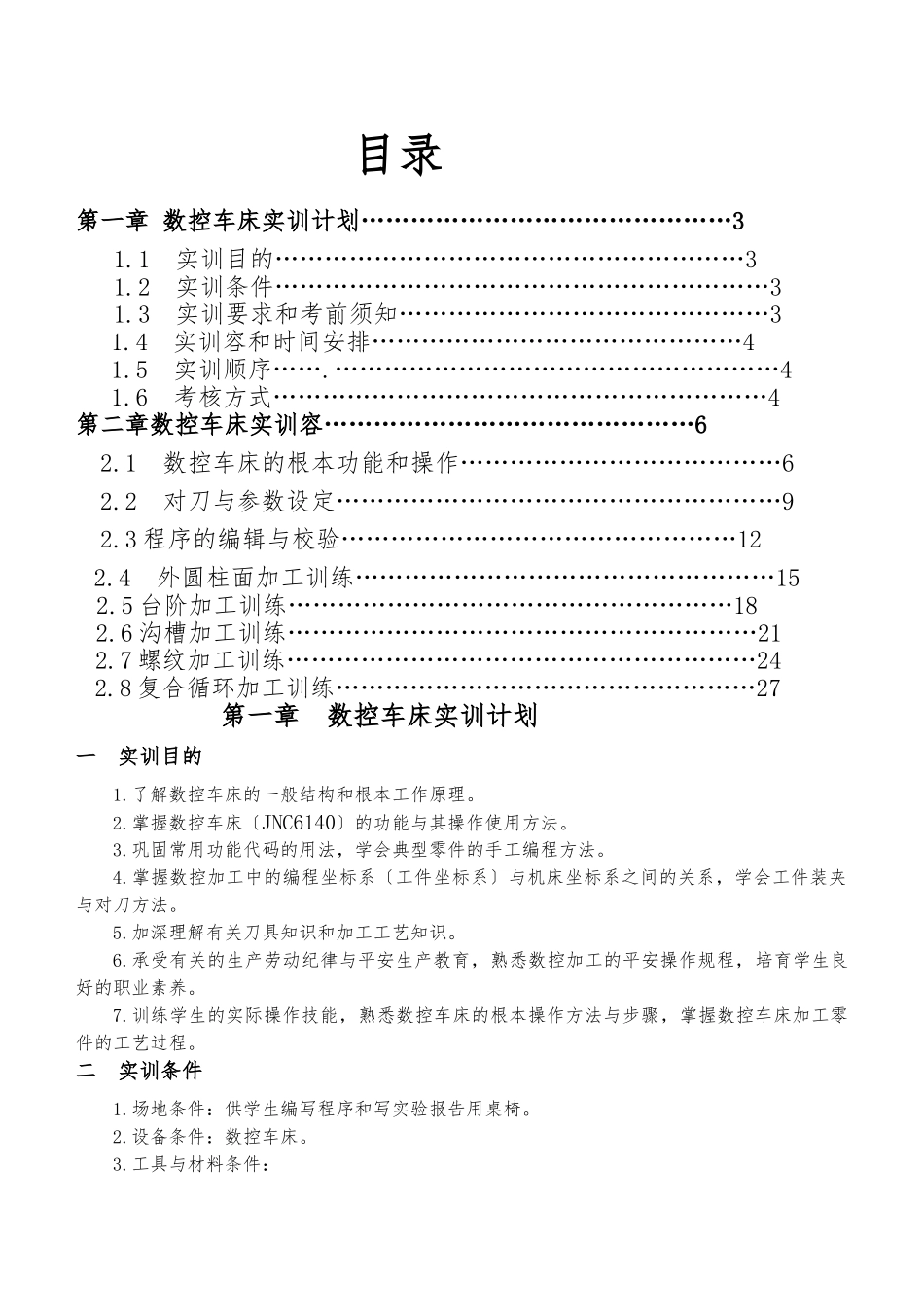

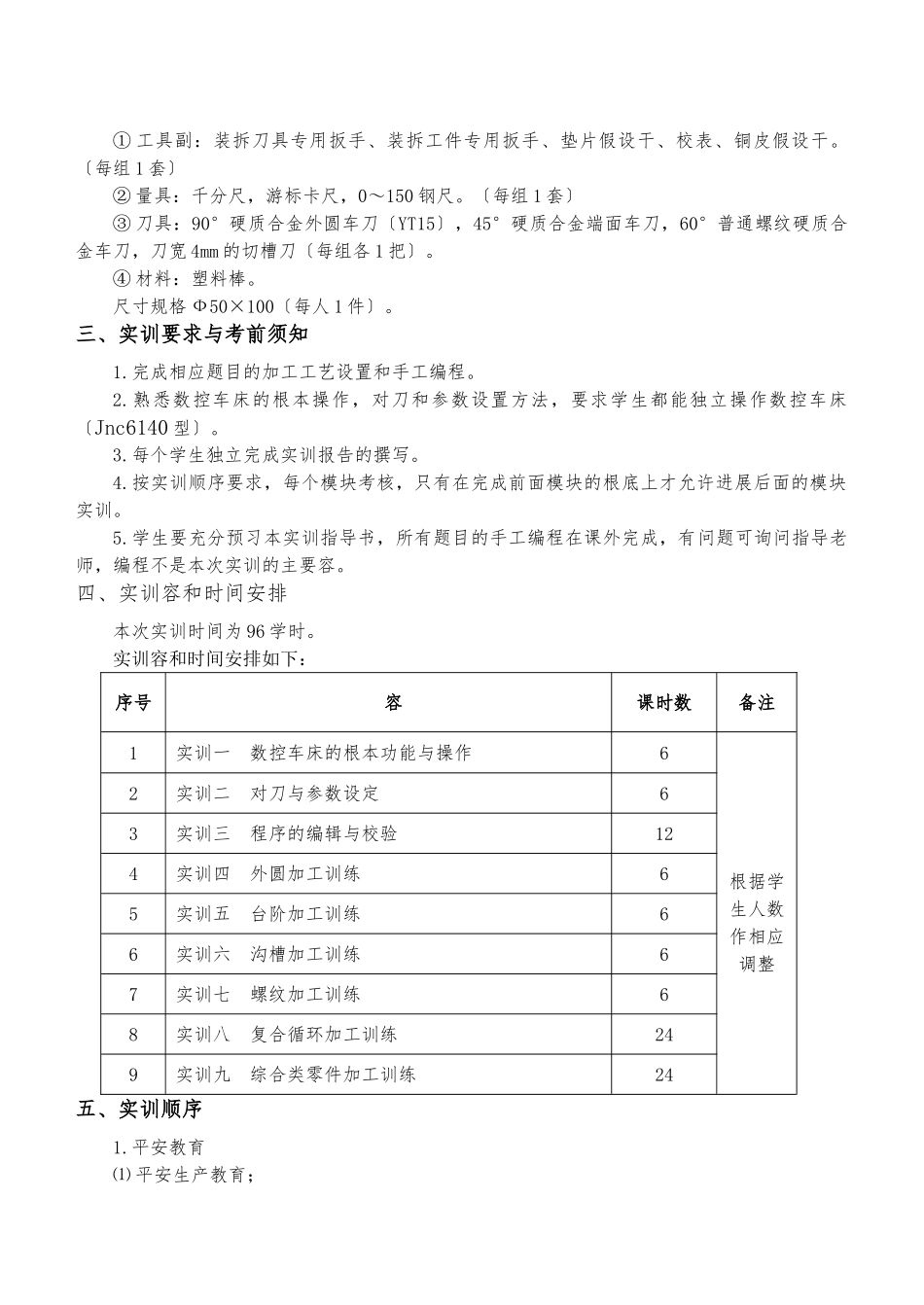

数控车床实训教学教案新田县职业中专2016 年 2 月 23 日目录第一章 数控车床实训计划………………………………………31.1 实训目的…………………………………………………31.2 实训条件……………………………………………………31.3 实训要求和考前须知………………………………………31.4 实训容和时间安排………………………………………41.5 实训顺序…….………………………………………………41.6 考核方式……………………………………………………4第二章数控车床实训容………………………………………62.1 数控车床的根本功能和操作…………………………………62.2 对刀与参数设定………………………………………………92.3 程序的编辑与校验…………………………………………122.4 外圆柱面加工训练……………………………………………152.5 台阶加工训练………………………………………………182.6 沟槽加工训练…………………………………………………212.7 螺纹加工训练…………………………………………………242.8 复合循环加工训练……………………………………………27第一章 数控车床实训计划一 实训目的1.了解数控车床的一般结构和根本工作原理。2.掌握数控车床〔JNC6140〕的功能与其操作使用方法。3.巩固常用功能代码的用法，学会典型零件的手工编程方法。4.掌握数控加工中的编程坐标系〔工件坐标系〕与机床坐标系之间的关系，学会工件装夹与对刀方法。5.加深理解有关刀具知识和加工工艺知识。6.承受有关的生产劳动纪律与平安生产教育，熟悉数控加工的平安操作规程，培育学生良好的职业素养。7.训练学生的实际操作技能，熟悉数控车床的根本操作方法与步骤，掌握数控车床加工零件的工艺过程。二 实训条件1.场地条件：供学生编写程序和写实验报告用桌椅。2.设备条件：数控车床。3.工具与材料条件：① 工具副：装拆刀具专用扳手、装拆工件专用扳手、垫片假设干、校表、铜皮假设干。〔每组 1 套〕② 量具：千分尺，游标卡尺，0～150 钢尺。〔每组 1 套〕③ 刀具：90°硬质合金外圆车刀〔YT15〕，45°硬质合金端面车刀，60°普通螺纹硬质合金车刀，刀宽 4mm 的切槽刀〔每组各 1 把〕。④ 材料：塑料棒。尺寸规格 Ф50×100〔每人 1 件〕。三、实训要求与考前须知1.完成相应题目的加工工艺设置和手工编程。2.熟悉数控车床的根本操作，对刀和参数设置方法，要求学生都能独立操作数控车床〔Jn...
