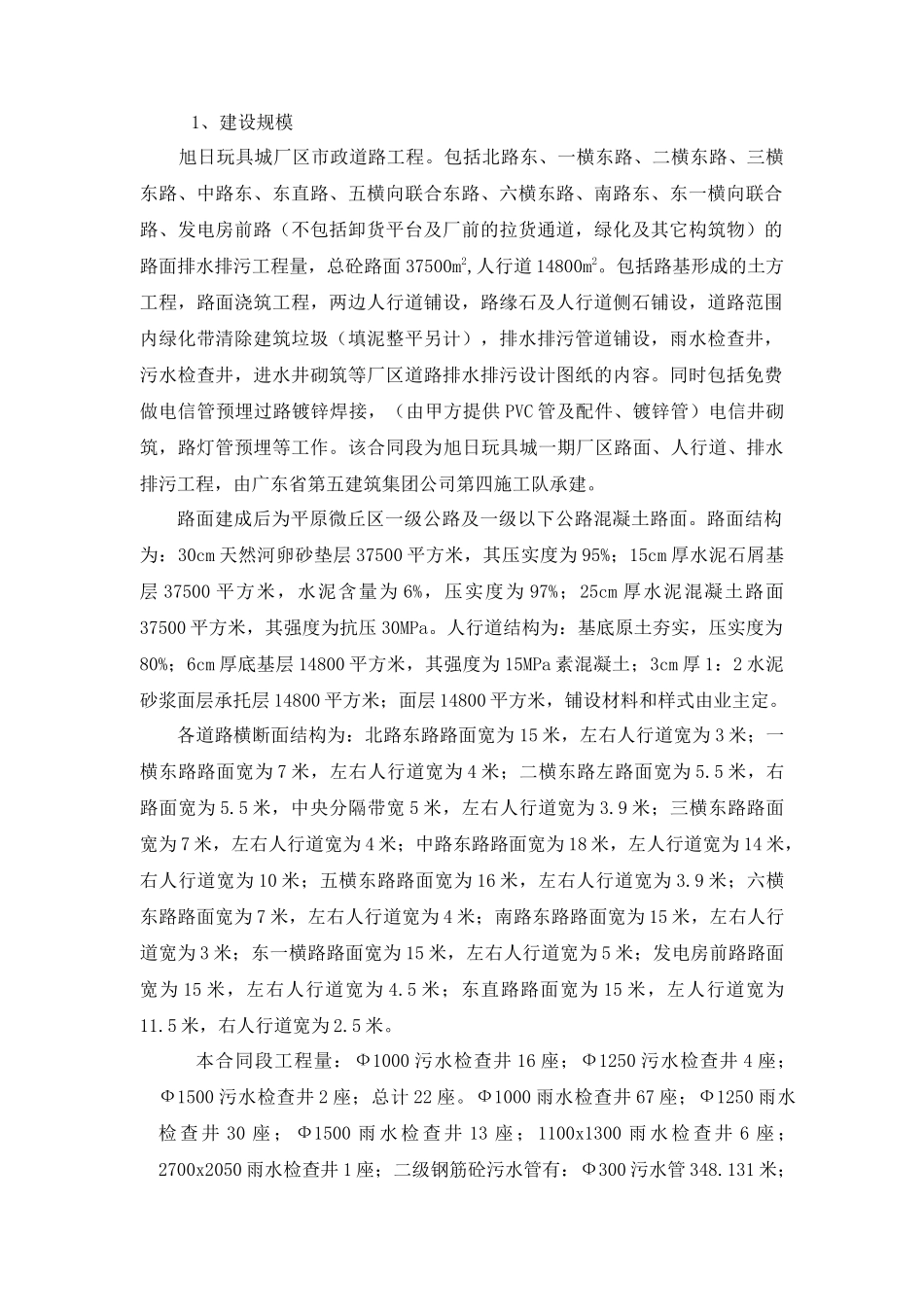

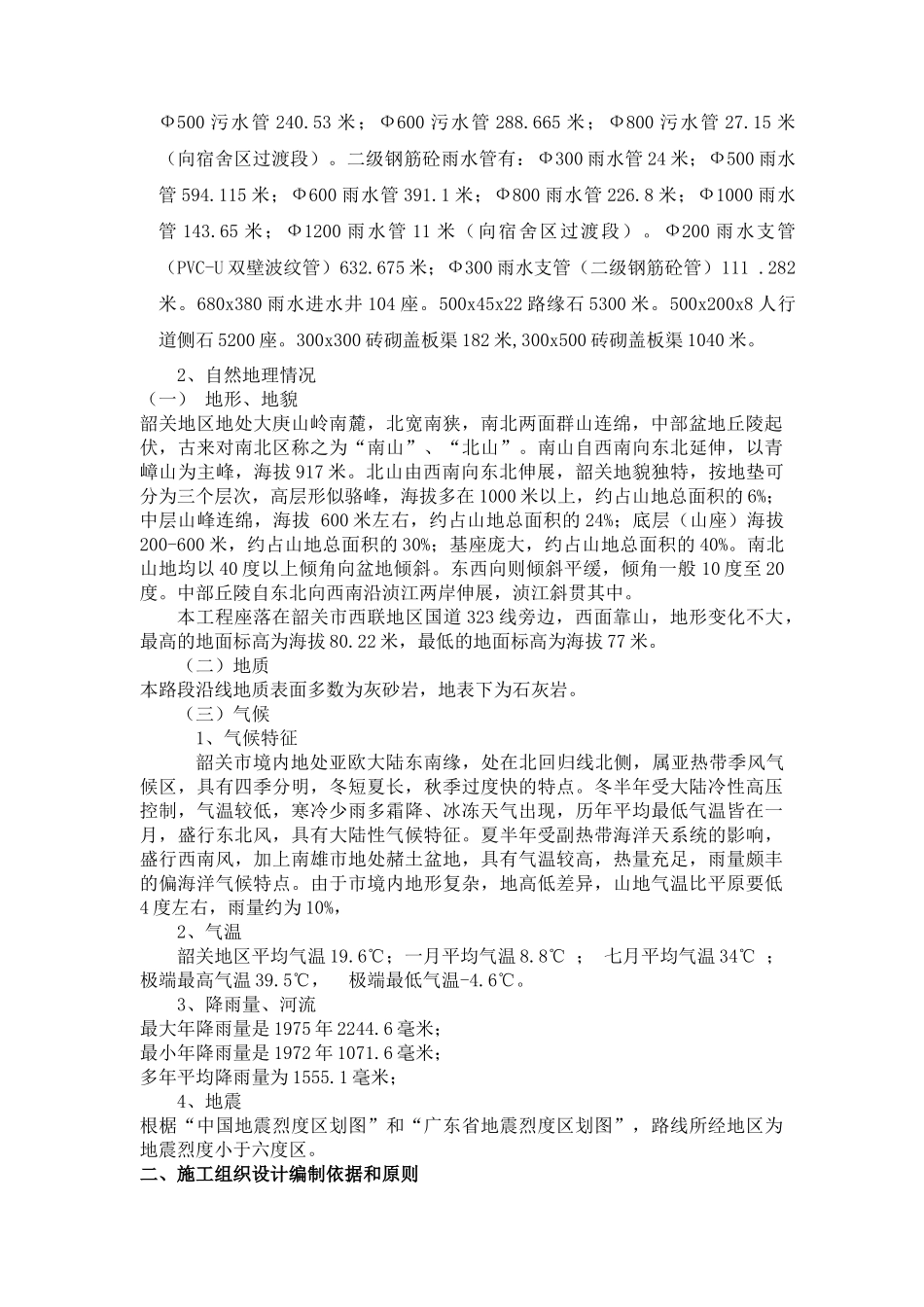

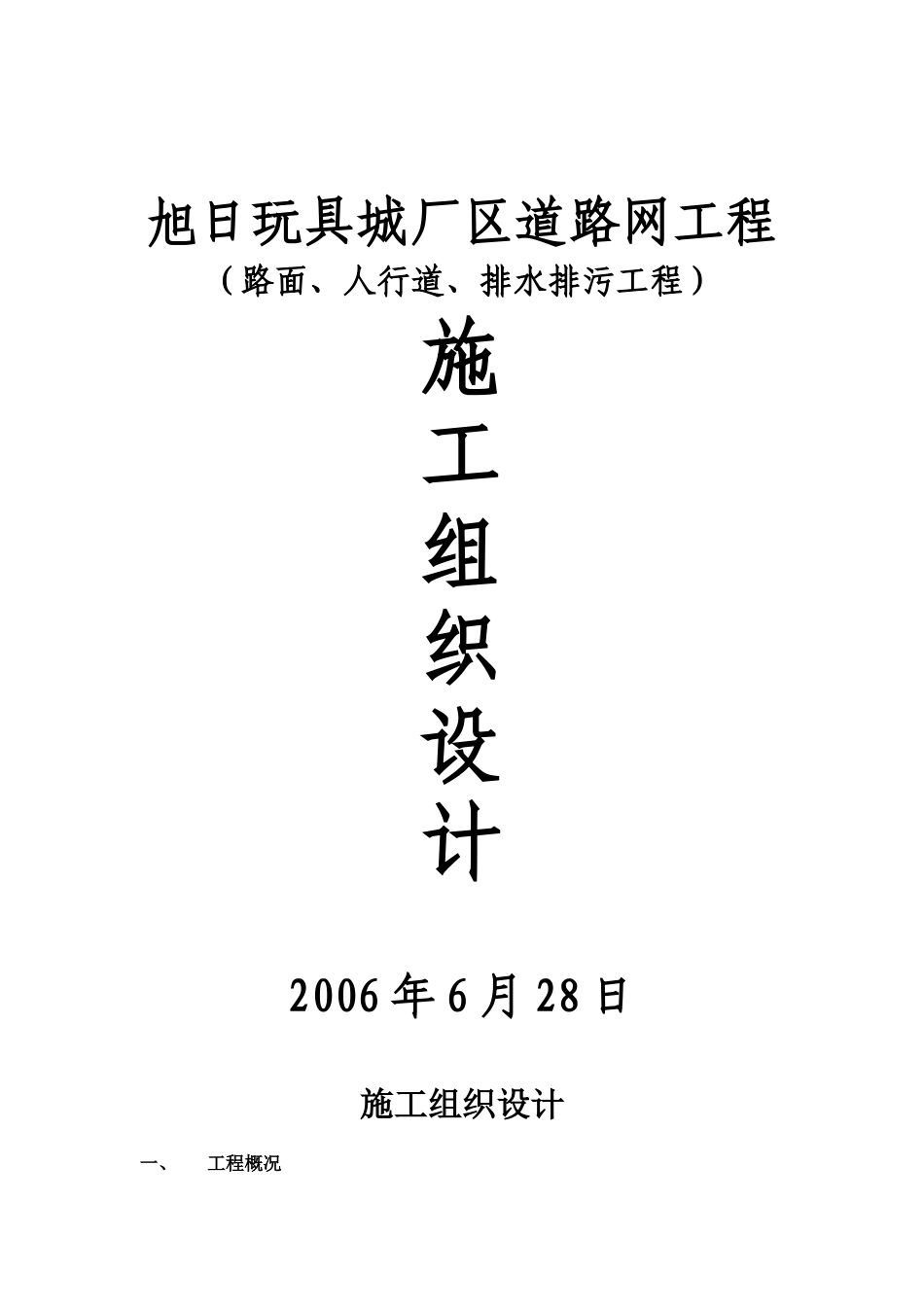

旭日玩具城厂区道路网工程（路面、人行道、排水排污工程）施工组织设计2006 年 6 月 28 日施工组织设计一、工程概况1、建设规模 旭日玩具城厂区市政道路工程。包括北路东、一横东路、二横东路、三横东路、中路东、东直路、五横向联合东路、六横东路、南路东、东一横向联合路、发电房前路（不包括卸货平台及厂前的拉货通道，绿化及其它构筑物）的路面排水排污工程量，总砼路面 37500m2,人行道 14800m2。包括路基形成的土方工程，路面浇筑工程，两边人行道铺设，路缘石及人行道侧石铺设，道路范围内绿化带清除建筑垃圾（填泥整平另计），排水排污管道铺设，雨水检查井，污水检查井，进水井砌筑等厂区道路排水排污设计图纸的内容。同时包括免费做电信管预埋过路镀锌焊接，（由甲方提供 PVC 管及配件、镀锌管）电信井砌筑，路灯管预埋等工作。该合同段为旭日玩具城一期厂区路面、人行道、排水排污工程，由广东省第五建筑集团公司第四施工队承建。路面建成后为平原微丘区一级公路及一级以下公路混凝土路面。路面结构为：30cm 天然河卵砂垫层 37500 平方米，其压实度为 95%；15cm 厚水泥石屑基层 37500 平方米，水泥含量为 6%，压实度为 97%；25cm 厚水泥混凝土路面37500 平方米，其强度为抗压 30MPa。人行道结构为：基底原土夯实，压实度为80%；6cm 厚底基层 14800 平方米，其强度为 15MPa 素混凝土；3cm 厚 1：2 水泥砂浆面层承托层 14800 平方米；面层 14800 平方米，铺设材料和样式由业主定。各道路横断面结构为：北路东路路面宽为 15 米，左右人行道宽为 3 米；一横东路路面宽为 7 米，左右人行道宽为 4 米；二横东路左路面宽为 5.5 米，右路面宽为 5.5 米，中央分隔带宽 5 米，左右人行道宽为 3.9 米；三横东路路面宽为 7 米，左右人行道宽为 4 米；中路东路路面宽为 18 米，左人行道宽为 14 米，右人行道宽为 10 米；五横东路路面宽为 16 米，左右人行道宽为 3.9 米；六横东路路面宽为 7 米，左右人行道宽为 4 米；南路东路路面宽为 15 米，左右人行道宽为 3 米；东一横路路面宽为 15 米，左右人行道宽为 5 米；发电房前路路面宽为 15 米，左右人行道宽为 4.5 米；东直路路面宽为 15 米，左人行道宽为11.5 米，右人行道宽为 2.5 米。本合同段工程量：Ф1000 污水检查井 16 座；Ф1250 污水检查井 4 座；Ф1500 污水检查井 2 座；总计 22 座。Ф...
