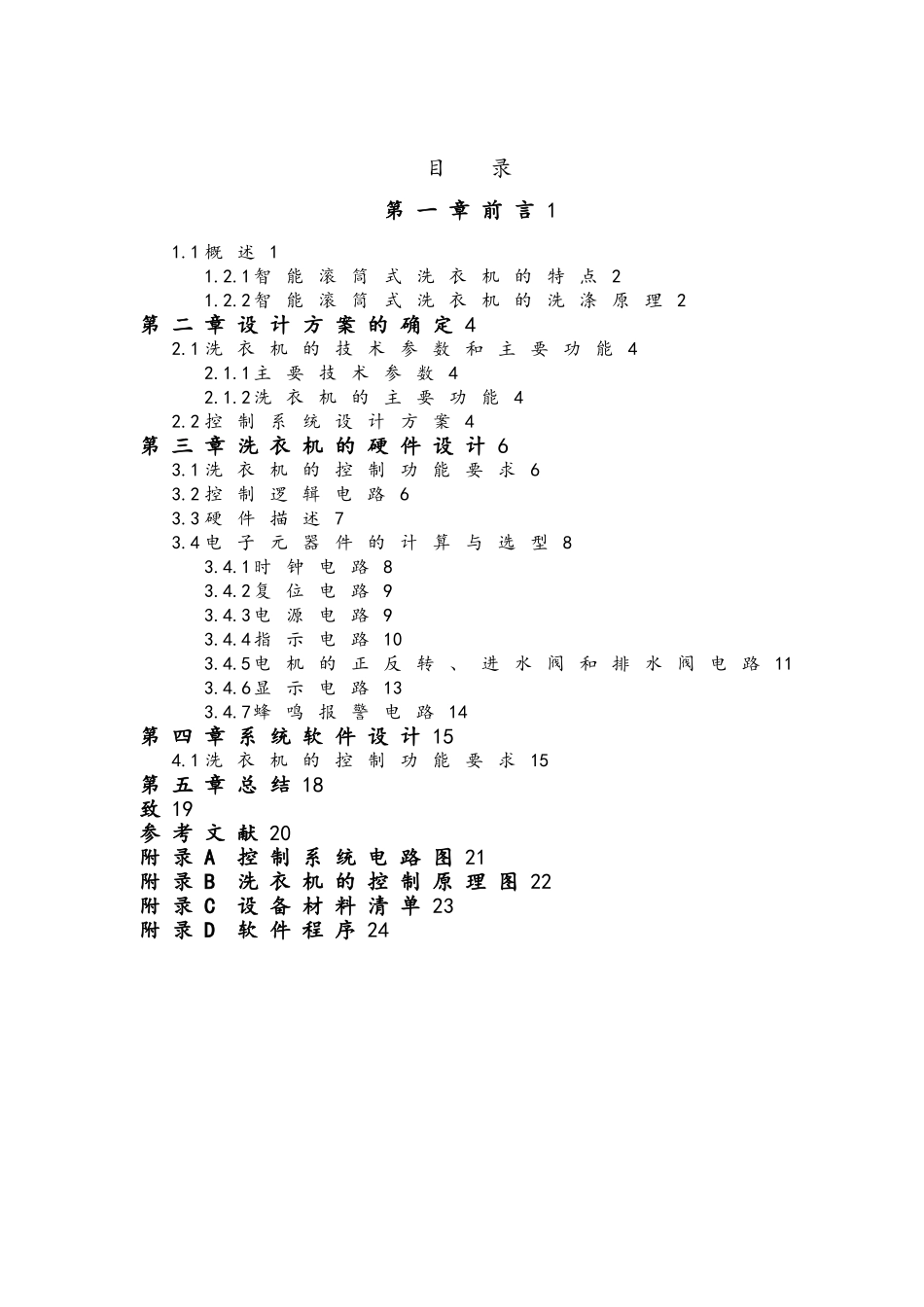

目 录第 一 章 前 言 11.1 概 述 11.2.1智 能 滚 筒 式 洗 衣 机 的 特 点 21.2.2智 能 滚 筒 式 洗 衣 机 的 洗 涤 原 理 2第 二 章 设 计 方 案 的 确 定 42.1 洗 衣 机 的 技 术 参 数 和 主 要 功 能 42.1.1主 要 技 术 参 数 42.1.2洗 衣 机 的 主 要 功 能 42.2 控 制 系 统 设 计 方 案 4第 三 章 洗 衣 机 的 硬 件 设 计 63.1 洗 衣 机 的 控 制 功 能 要 求 63.2 控 制 逻 辑 电 路 63.3 硬 件 描 述 73.4 电 子 元 器 件 的 计 算 与 选 型 83.4.1时 钟 电 路 83.4.2复 位 电 路 93.4.3电 源 电 路 93.4.4指 示 电 路 103.4.5电 机 的 正 反 转 、 进 水 阀 和 排 水 阀 电 路 113.4.6显 示 电 路 133.4.7蜂 鸣 报 警 电 路 14第 四 章 系 统 软 件 设 计 154.1 洗 衣 机 的 控 制 功 能 要 求 15第 五 章 总 结 18致 19参 考 文 献 20附 录 A 控 制 系 统 电 路 图 21附 录 B 洗 衣 机 的 控 制 原 理 图 22附 录 C 设 备 材 料 清 单 23附 录 D 软 件 程 序 24第 一 章 前 言1.1概 述随 着 国 民 经 济 的 进 展 , 人 民 生 活 水 平 的 提 高 ,智 能 洗 衣 机 作 为 将 人 们 从 繁 复 的 家 务 劳 动 中 解放 出 来 的 好 助 手 , 愈 来 愈 受 到 消 费 者 的 欢 迎 。洗 衣 机 是 利 用 电 能 产 生 机 械 作 用 来 洗 涤 衣 物的 清 洁 电 器 。 按 其 额 定 洗 涤 容 量 ( 一 次 可 洗 涤 的最 大 干 衣 物 重 量, 以 kg 计 算 ) 分 为 家 用 和 集 体 用两 类 。 中 国 规 定 洗 涤 容 量 在6kg 以 下 的 属 于 家 用洗 衣 机 。 按 结 构 原 理 分 为3 种 : ① 搅 拌 式( 又 称摆 动 叶 式 ) 。 通 过 搅 拌 叶 的 连 续 往 复 摆 动 , 带 动洗 涤 液 和 洗 涤 物 互 相 作 用 而 进 行 洗 涤 。 ② 滚 筒式 ( 或 称 滚 桶 式 ) 。 在 一 个 水 平 放 置 的 盛 水 用圆 柱 形 外 筒 中 , 套 装 一 个 可 围 绕 水 平 ...
