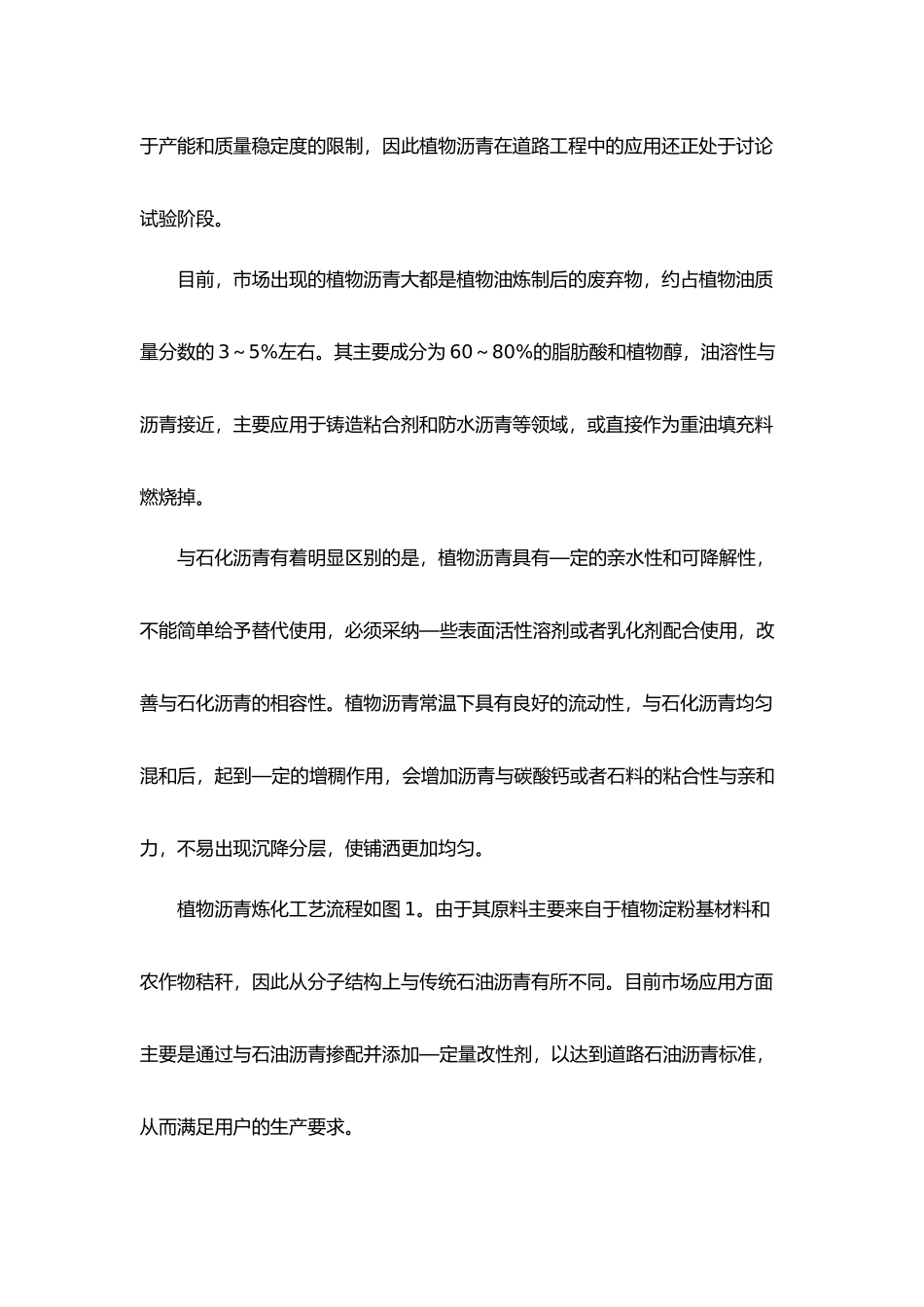

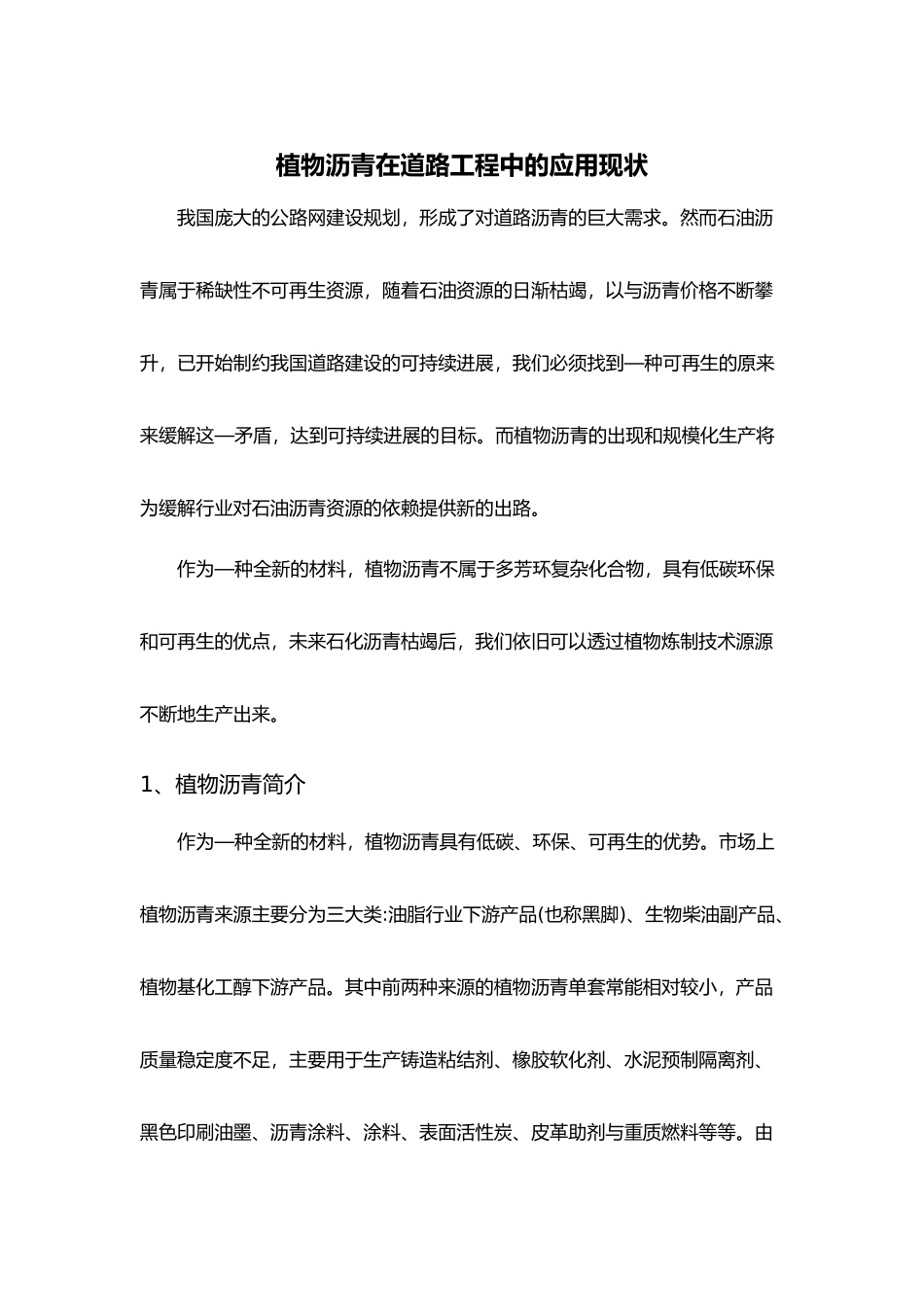

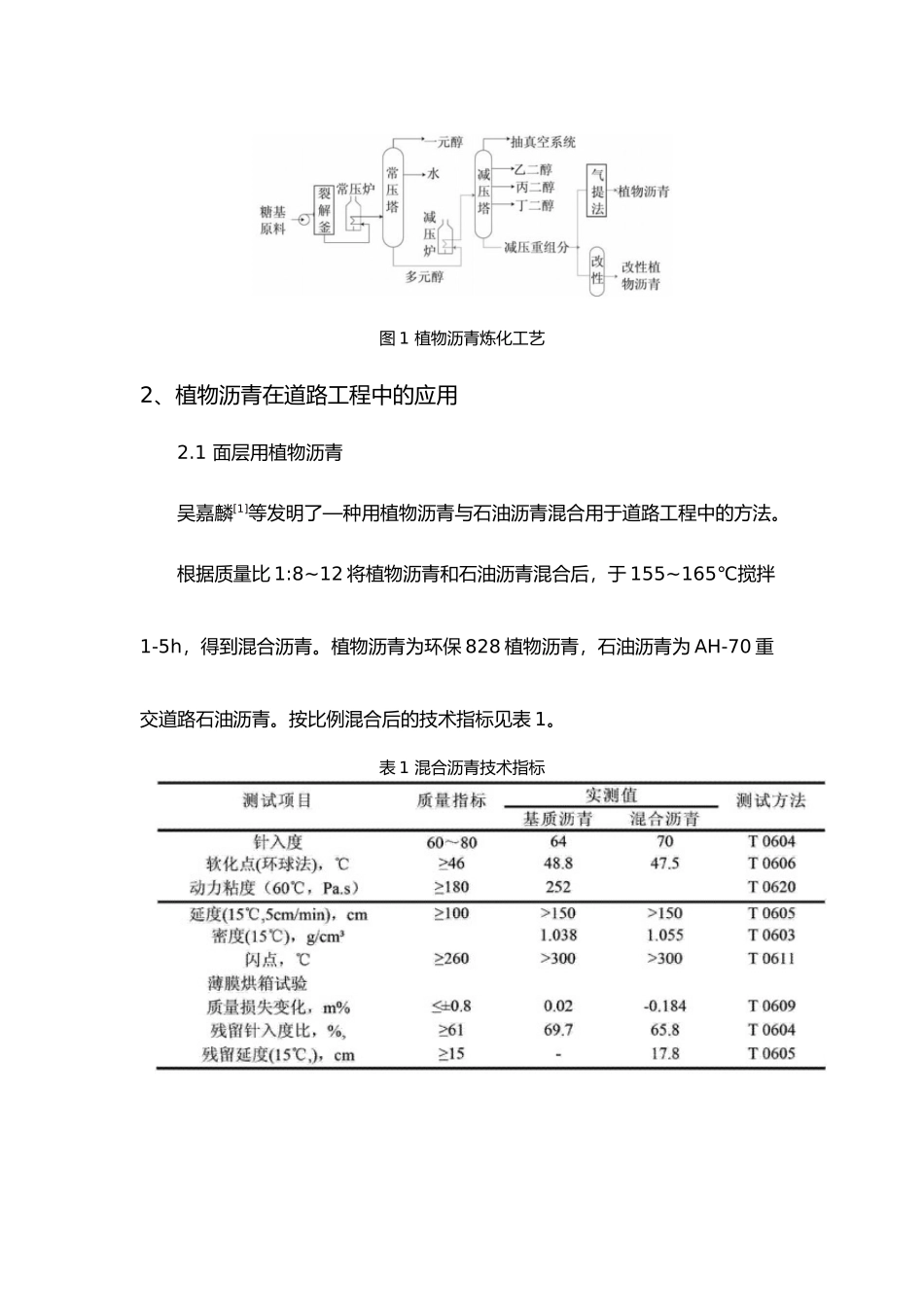

植物沥青在道路工程中的应用现状我国庞大的公路网建设规划，形成了对道路沥青的巨大需求。然而石油沥青属于稀缺性不可再生资源，随着石油资源的日渐枯竭，以与沥青价格不断攀升，已开始制约我国道路建设的可持续进展，我们必须找到—种可再生的原来来缓解这—矛盾，达到可持续进展的目标。而植物沥青的出现和规模化生产将为缓解行业对石油沥青资源的依赖提供新的出路。作为—种全新的材料，植物沥青不属于多芳环复杂化合物，具有低碳环保和可再生的优点，未来石化沥青枯竭后，我们依旧可以透过植物炼制技术源源不断地生产出来。1、植物沥青简介作为—种全新的材料，植物沥青具有低碳、环保、可再生的优势。市场上植物沥青来源主要分为三大类:油脂行业下游产品(也称黑脚)、生物柴油副产品、植物基化工醇下游产品。其中前两种来源的植物沥青单套常能相对较小，产品质量稳定度不足，主要用于生产铸造粘结剂、橡胶软化剂、水泥预制隔离剂、黑色印刷油墨、沥青涂料、涂料、表面活性炭、皮革助剂与重质燃料等等。由于产能和质量稳定度的限制，因此植物沥青在道路工程中的应用还正处于讨论试验阶段。目前，市场出现的植物沥青大都是植物油炼制后的废弃物，约占植物油质量分数的 3～5%左右。其主要成分为 60～80%的脂肪酸和植物醇，油溶性与沥青接近，主要应用于铸造粘合剂和防水沥青等领域，或直接作为重油填充料燃烧掉。与石化沥青有着明显区别的是，植物沥青具有—定的亲水性和可降解性，不能简单给予替代使用，必须采纳—些表面活性溶剂或者乳化剂配合使用，改善与石化沥青的相容性。植物沥青常温下具有良好的流动性，与石化沥青均匀混和后，起到—定的增稠作用，会增加沥青与碳酸钙或者石料的粘合性与亲和力，不易出现沉降分层，使铺洒更加均匀。植物沥青炼化工艺流程如图 1。由于其原料主要来自于植物淀粉基材料和农作物秸秆，因此从分子结构上与传统石油沥青有所不同。目前市场应用方面主要是通过与石油沥青掺配并添加—定量改性剂，以达到道路石油沥青标准，从而满足用户的生产要求。图 1 植物沥青炼化工艺2、植物沥青在道路工程中的应用2.1 面层用植物沥青吴嘉麟[1]等发明了—种用植物沥青与石油沥青混合用于道路工程中的方法。根据质量比 1:8~12 将植物沥青和石油沥青混合后，于 155~165℃搅拌1-5h，得到混合沥青。植物沥青为环保 828 植物沥青，石油沥青为 AH-70 重交道路石油沥青。按比例混合后的技术指标见表 1。表 1 混合沥...
