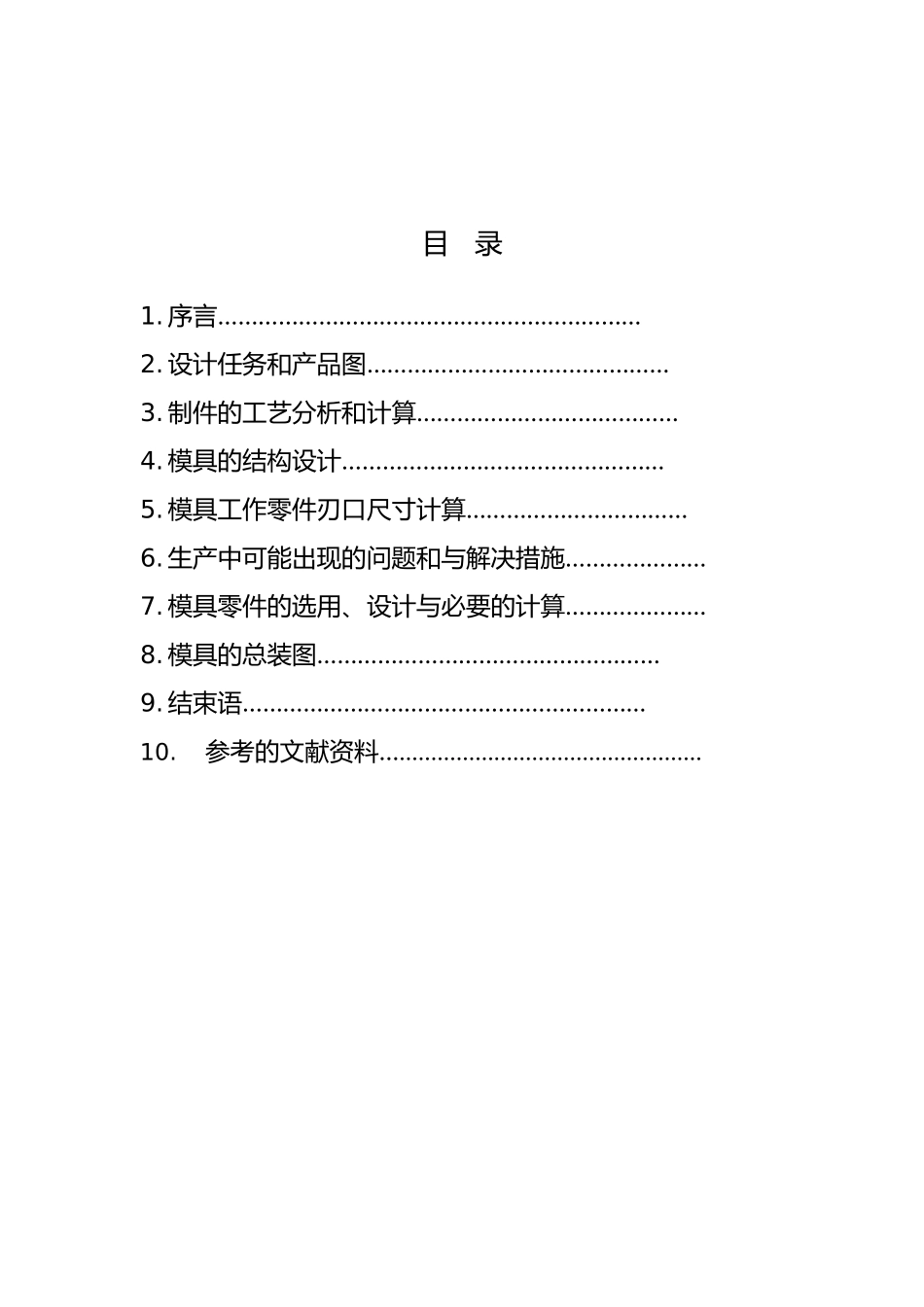

模具课程设计气瓶缩口件的模具设计说明_第2页
2/20

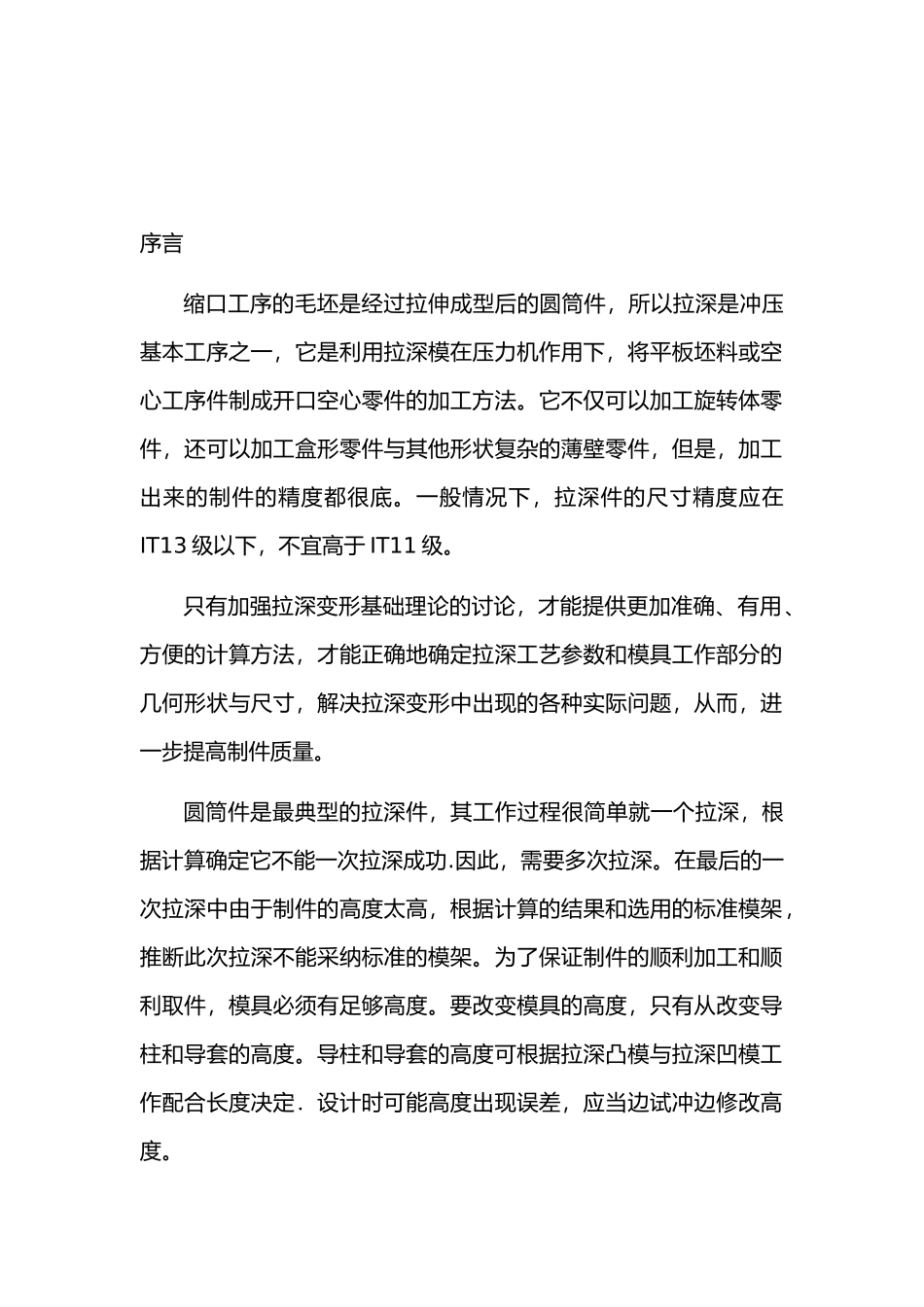

模具课程设计气瓶缩口件的模具设计说明_第3页
3/20
课程设计说明书题目:气瓶缩口件的模具设计目 录1. 序言………………………………………………………2. 设计任务和产品图………………………………………3. 制件的工艺分析和计算…………………………………4. 模具的结构设计…………………………………………5. 模具工作零件刃口尺寸计算……………………………6. 生产中可能出现的问题和与解决措施…………………7. 模具零件的选用、设计与必要的计算…………………8. 模具的总装图……………………………………………9. 结束语……………………………………………………10.参考的文献资料……………………………………………序言缩口工序的毛坯是经过拉伸成型后的圆筒件,所以拉深是冲压基本工序之一,它是利用拉深模在压力机作用下,将平板坯料或空心工序件制成开口空心零件的加工方法。它不仅可以加工旋转体零件,还可以加工盒形零件与其他形状复杂的薄壁零件,但是,加工出来的制件的精度都很底。一般情况下,拉深件的尺寸精度应在IT13 级以下,不宜高于 IT11 级。只有加强拉深变形基础理论的讨论,才能提供更加准确、有用、方便的计算方法,才能正确地确定拉深工艺参数和模具工作部分的几何形状与尺寸,解决拉深变形中出现的各种实际问题,从而,进一步提高制件质量。圆筒件是最典型的拉深件,其工作过程很简单就一个拉深,根据计算确定它不能一次拉深成功.因此,需要多次拉深。在最后的一次拉深中由于制件的高度太高,根据计算的结果和选用的标准模架,推断此次拉深不能采纳标准的模架。为了保证制件的顺利加工和顺利取件,模具必须有足够高度。要改变模具的高度,只有从改变导柱和导套的高度。导柱和导套的高度可根据拉深凸模与拉深凹模工作配合长度决定.设计时可能高度出现误差,应当边试冲边修改高度。设计的任务和产品图工件名称:气瓶;生产批量:中批量;材料: 08 钢;料厚1mm。产品图:制件的工艺分析和计算:分析气瓶为带底的筒形缩口工件,可采纳拉深工艺制成圆筒形件,再进行缩口成形。缩口时底部不变。由于在拉深时须知道缩口件的毛胚尺寸,根据图样计算出拉深件的毛坯尺寸如图所示:此工件为无凸缘圆筒形工件,要求外形尺寸,没有厚度不变的要求。此工件的形状满足拉深的工艺要求,可采纳拉深工序加工。工件底部圆角半径 r=2mm,外形尺寸为50mm 由于没有公差等级标注,所以可以按未标公差等级处理。50mm 的公差等级满足拉深工序对工件公差等级的要求。工...
