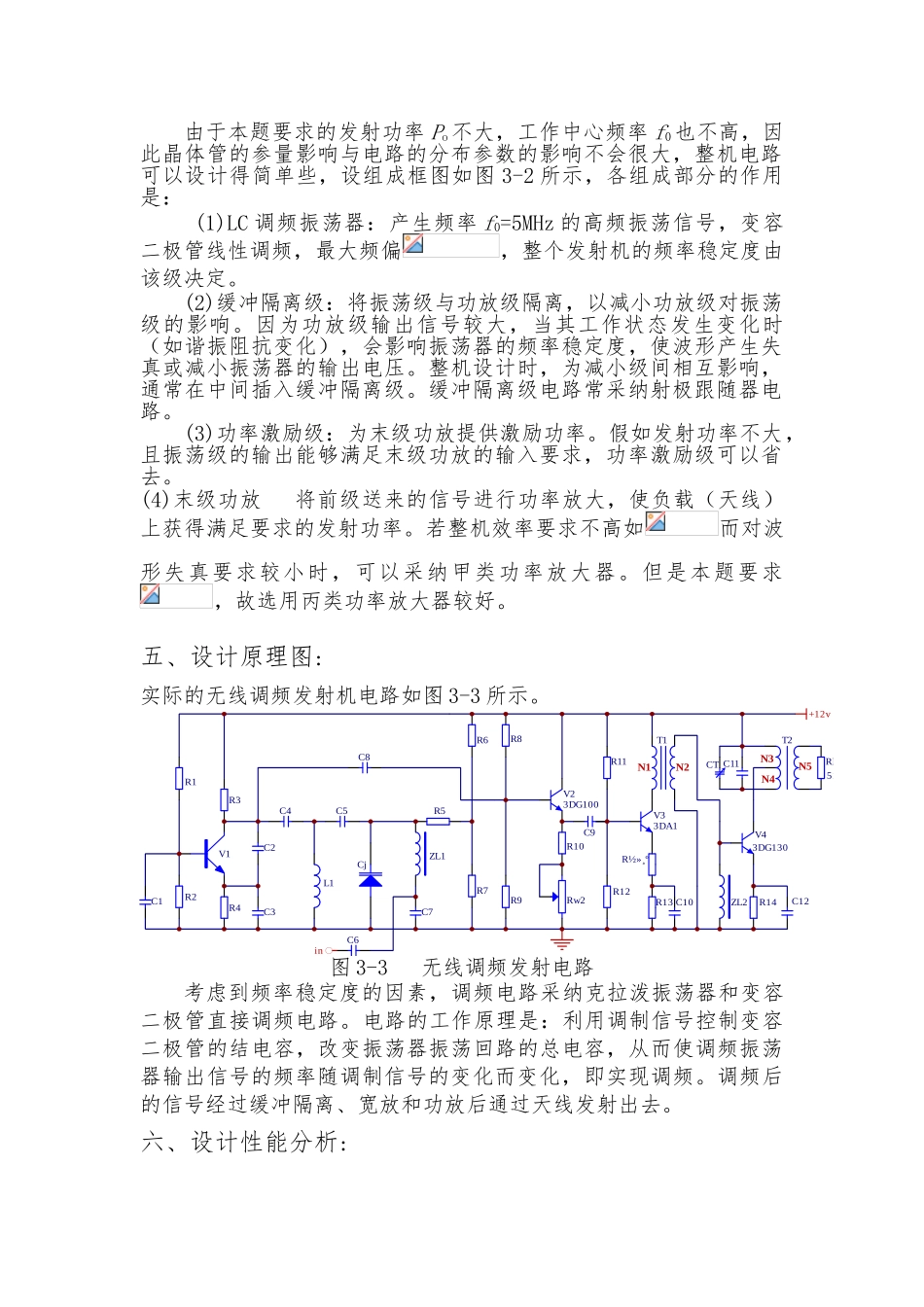

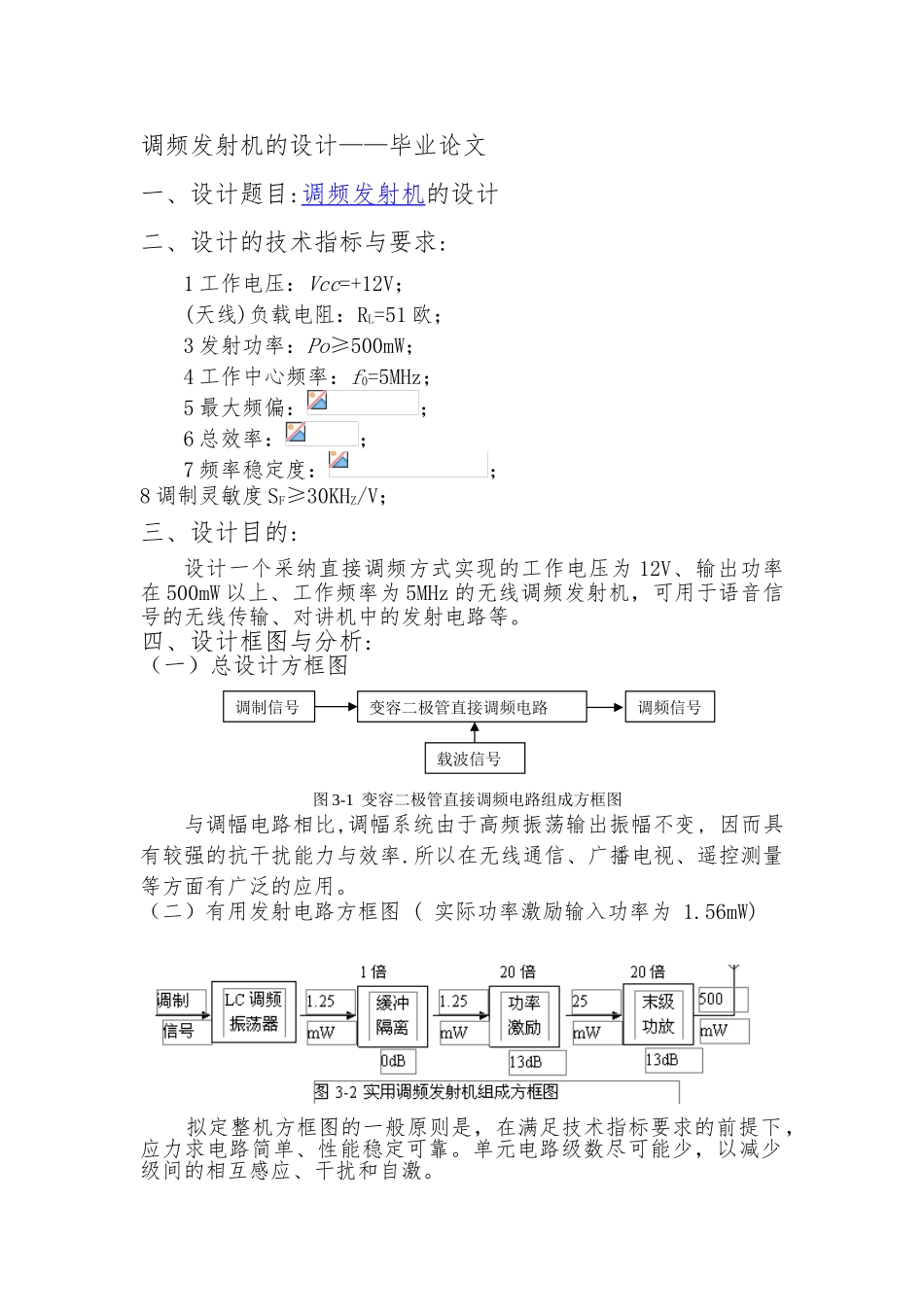

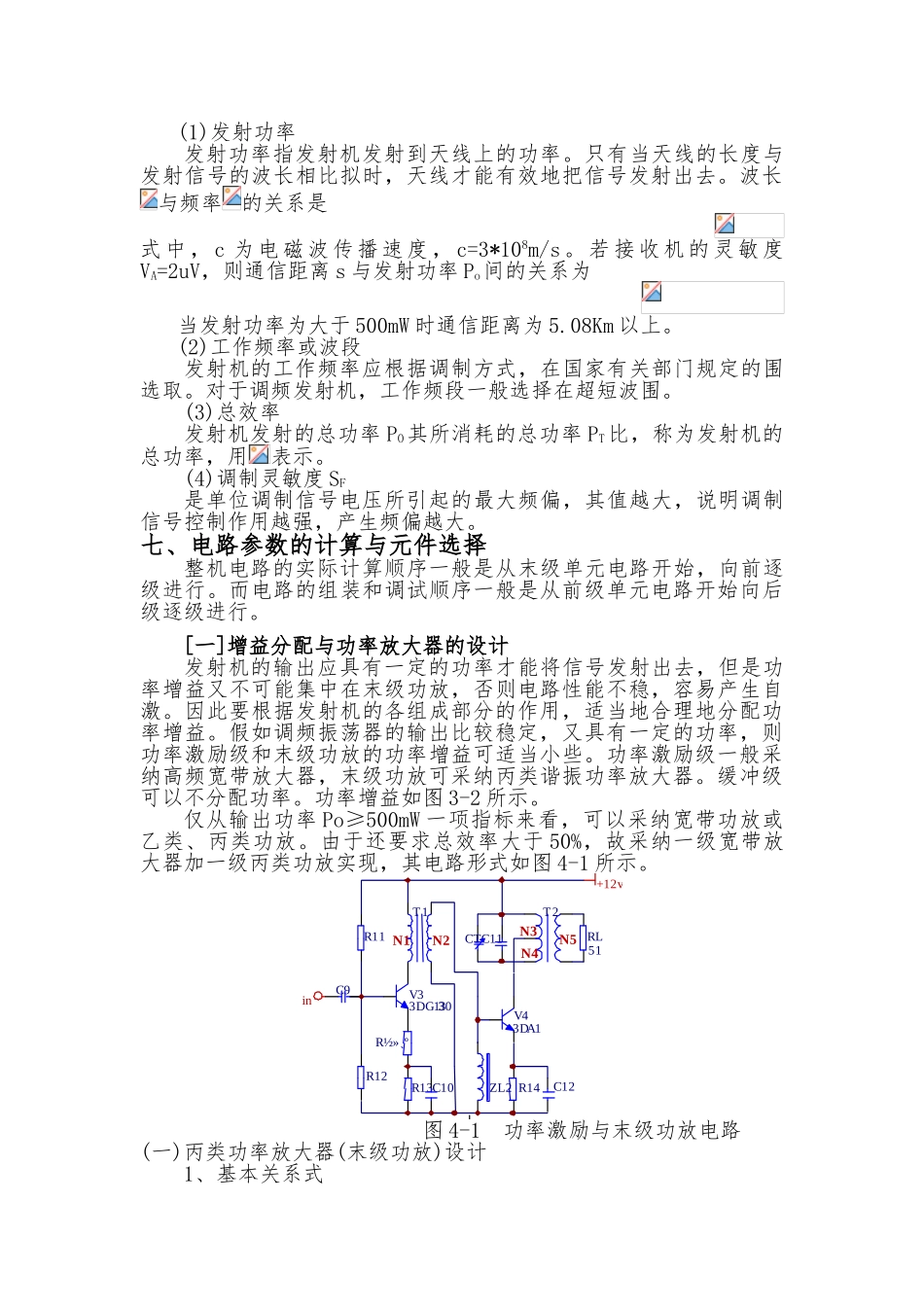

调频发射机的设计——毕业论文一、设计题目:调频发射机的设计二、设计的技术指标与要求:1 工作电压：Vcc=+12V；(天线)负载电阻：RL=51 欧；3 发射功率：Po≥500mW；4 工作中心频率：f0=5MHz；5 最大频偏：；6 总效率：；7 频率稳定度：；8 调制灵敏度 SF≥30KHZ/V；三、设计目的:设计一个采纳直接调频方式实现的工作电压为 12V、输出功率在 500mW 以上、工作频率为 5MHz 的无线调频发射机，可用于语音信号的无线传输、对讲机中的发射电路等。四、设计框图与分析:（一）总设计方框图与调幅电路相比,调幅系统由于高频振荡输出振幅不变, 因而具有较强的抗干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。（二）有用发射电路方框图 ( 实际功率激励输入功率为 1.56mW) 拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减少级间的相互感应、干扰和自激。变容二极管直接调频电路调制信号调频信号载波信号图 3-1 变容二极管直接调频电路组成方框图由于本题要求的发射功率 Po不大，工作中心频率 f0也不高，因此晶体管的参量影响与电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图 3-2 所示，各组成部分的作用是： (1)LC 调频振荡器：产生频率 f0=5MHz 的高频振荡信号，变容二极管线性调频，最大频偏，整个发射机的频率稳定度由该级决定。(2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采纳射极跟随器电路。(3)功率激励级：为末级功放提供激励功率。假如发射功率不大，且振荡级的输出能够满足末级功放的输入要求，功率激励级可以省去。(4)末级功放 将前级送来的信号进行功率放大，使负载（天线）上获得满足要求的发射功率。若整机效率要求不高如而对波形失真要求较小时，可以采纳甲类功率放大器。但是本题要求，故选用丙类功率放大器较好。五、设计原理图:实际的无线调频发射机电路如图 3-3 所示。V43DG130R14C12ZL2C11CTT2RL51+12vN1N2V33DA1R13R12R11C10T1N3N4N5C9R½»¸ºV23DG100R10R9R8Rw2V1R1R2R3R4L1CjR6R7R5ZL1C8C4C5C1C2C3C7C6in图 3-3 无线调频发射...
