毕业论文传送带控制系统的设计说明

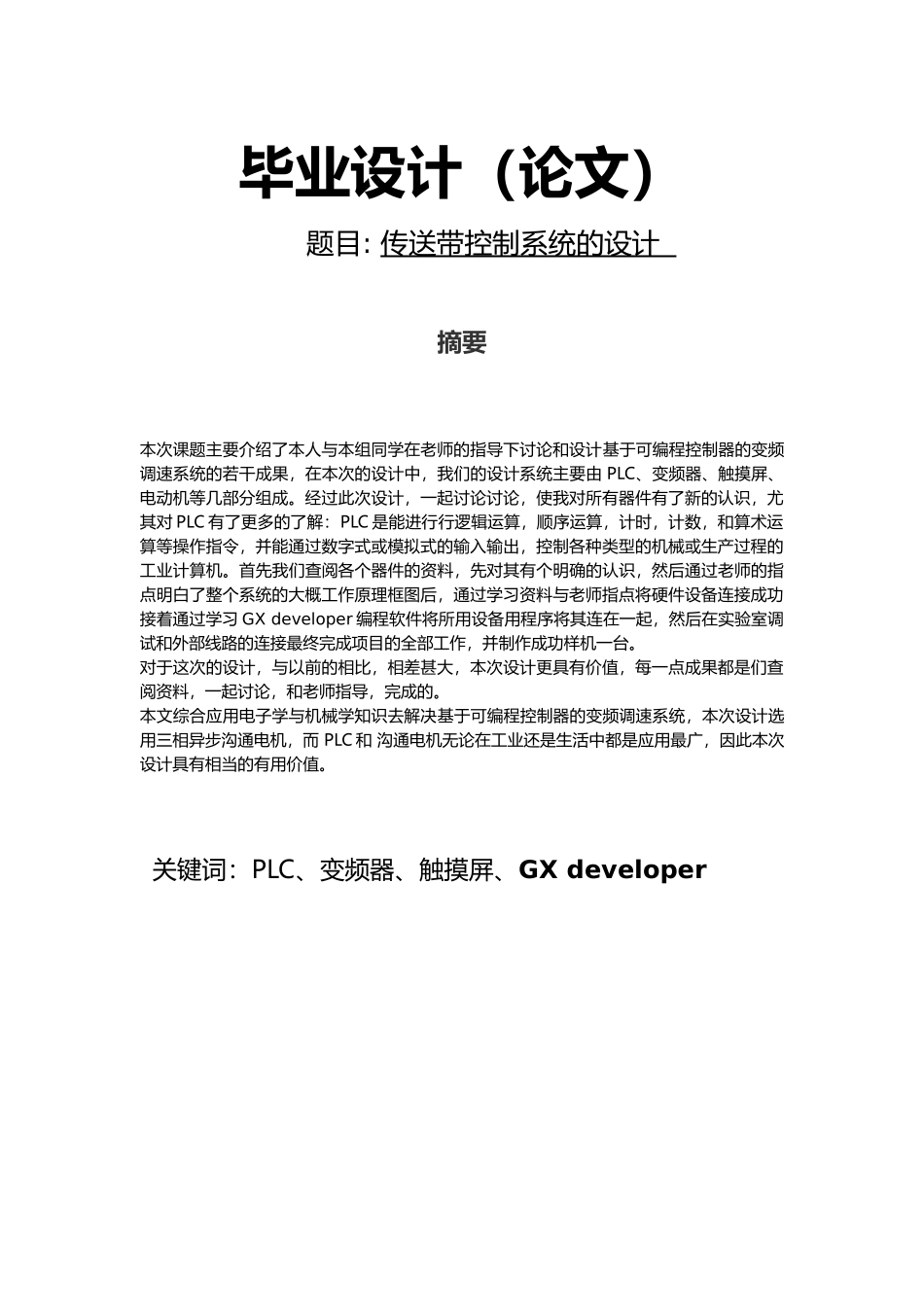

毕业论文传送带控制系统的设计说明_第1页
1/22
毕业论文传送带控制系统的设计说明_第2页
2/22
毕业论文传送带控制系统的设计说明_第3页
3/22
毕业设计(论文)题目: 传送带控制系统的设计 摘要本次课题主要介绍了本人与本组同学在老师的指导下讨论和设计基于可编程控制器的变频调速系统的若干成果,在本次的设计中,我们的设计系统主要由 PLC、变频器、触摸屏、电动机等几部分组成。经过此次设计,一起讨论讨论,使我对所有器件有了新的认识,尤其对 PLC 有了更多的了解:PLC 是能进行行逻辑运算,顺序运算,计时,计数,和算术运算等操作指令,并能通过数字式或模拟式的输入输出,控制各种类型的机械或生产过程的工业计算机。首先我们查阅各个器件的资料,先对其有个明确的认识,然后通过老师的指点明白了整个系统的大概工作原理框图后,通过学习资料与老师指点将硬件设备连接成功接着通过学习 GX developer 编程软件将所用设备用程序将其连在一起,然后在实验室调试和外部线路的连接最终完成项目的全部工作,并制作成功样机一台。对于这次的设计,与以前的相比,相差甚大,本次设计更具有价值,每一点成果都是们查阅资料,一起讨论,和老师指导,完成的。本文综合应用电子学与机械学知识去解决基于可编程控制器的变频调速系统,本次设计选用三相异步沟通电机,而 PLC 和 沟通电机无论在工业还是生活中都是应用最广,因此本次设计具有相当的有用价值。关键词:PLC、变频器、触摸屏、GX developer前言本次课题来源于生活实际,它因工作效率高,所以在现在的自动化生产线上应用十分广泛。本次课题工作的过程为,我们在触摸屏上输入电机所要运行的频率,然后在触摸屏上按下启动钮,经过PLC跟变频器通信后,变频器按设定的频率运行,在触摸屏上按下停止钮,变频器停止运行。以前它们通过继电器来调换三相电中的任意两相电顺序,来实现电机的正反转;通过串电阻的方式进行调速,这些方式不仅麻烦,而且占用空间、具有局限性,并且不能实现软启动,对电机损大,缩短使用寿命等等本次课题我们运用触摸屏、PLC、变频器、RS-485通信等技术,通过触摸屏给PLC相应信息,PLC再根据触摸屏给的信息通过485通信发送给变频器,变频器根据接收的信息进行执行。这样我们就实现了一个自动化控制。第一章 传送带控制系统的设计4.1 本次课题的控制要求与总体设计方案此次课题为《传送带控制系统设计》,利用 485 通信,将 PLC 与变频器连接起来进行通信,由变频器控制电动机正反转和变速运行的一个自动控制系统,由触摸屏给出运行频率、起动信号、停止信号。在控制系统中我们设有紧急停止,...
