气缸套结构设计说明

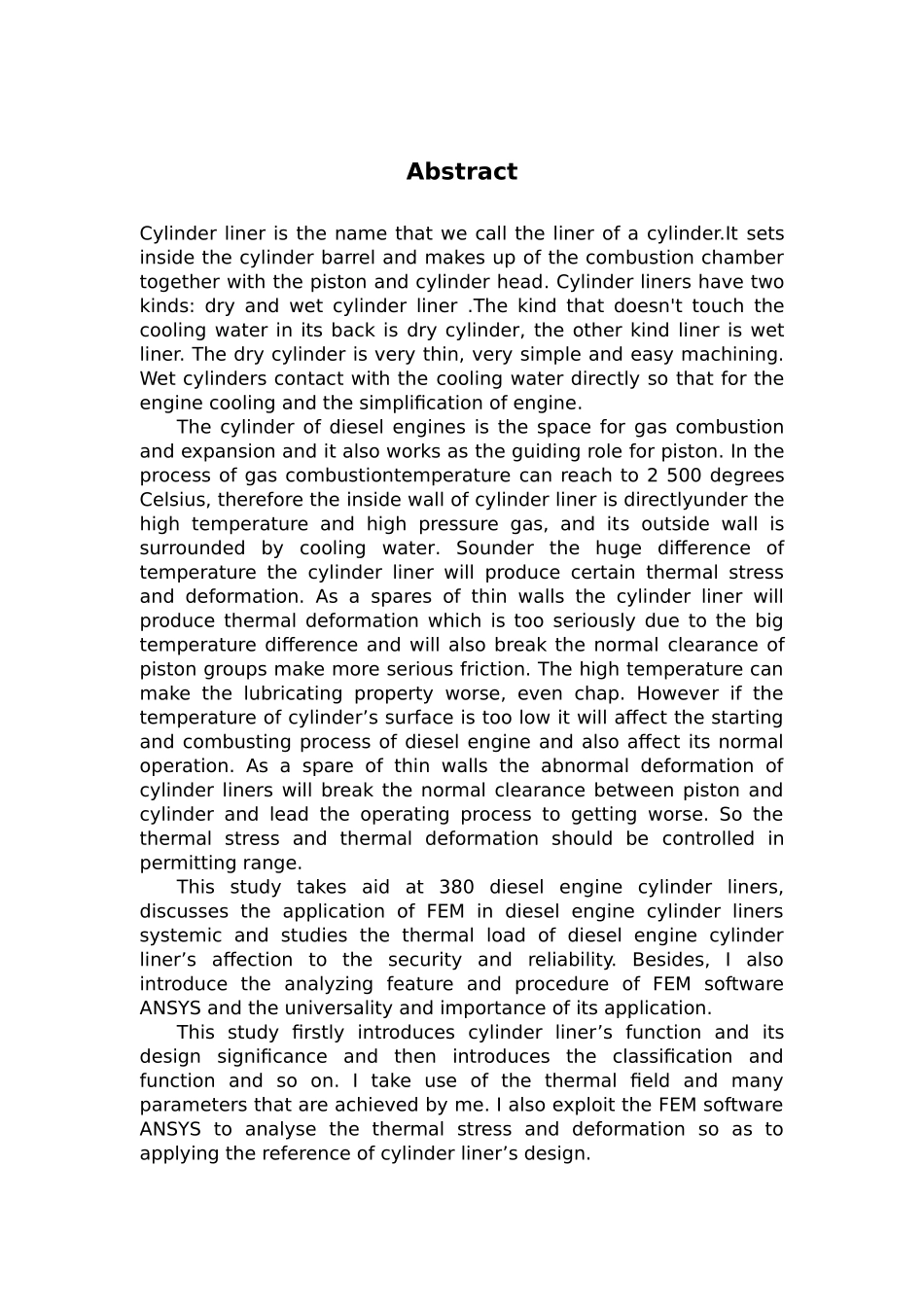

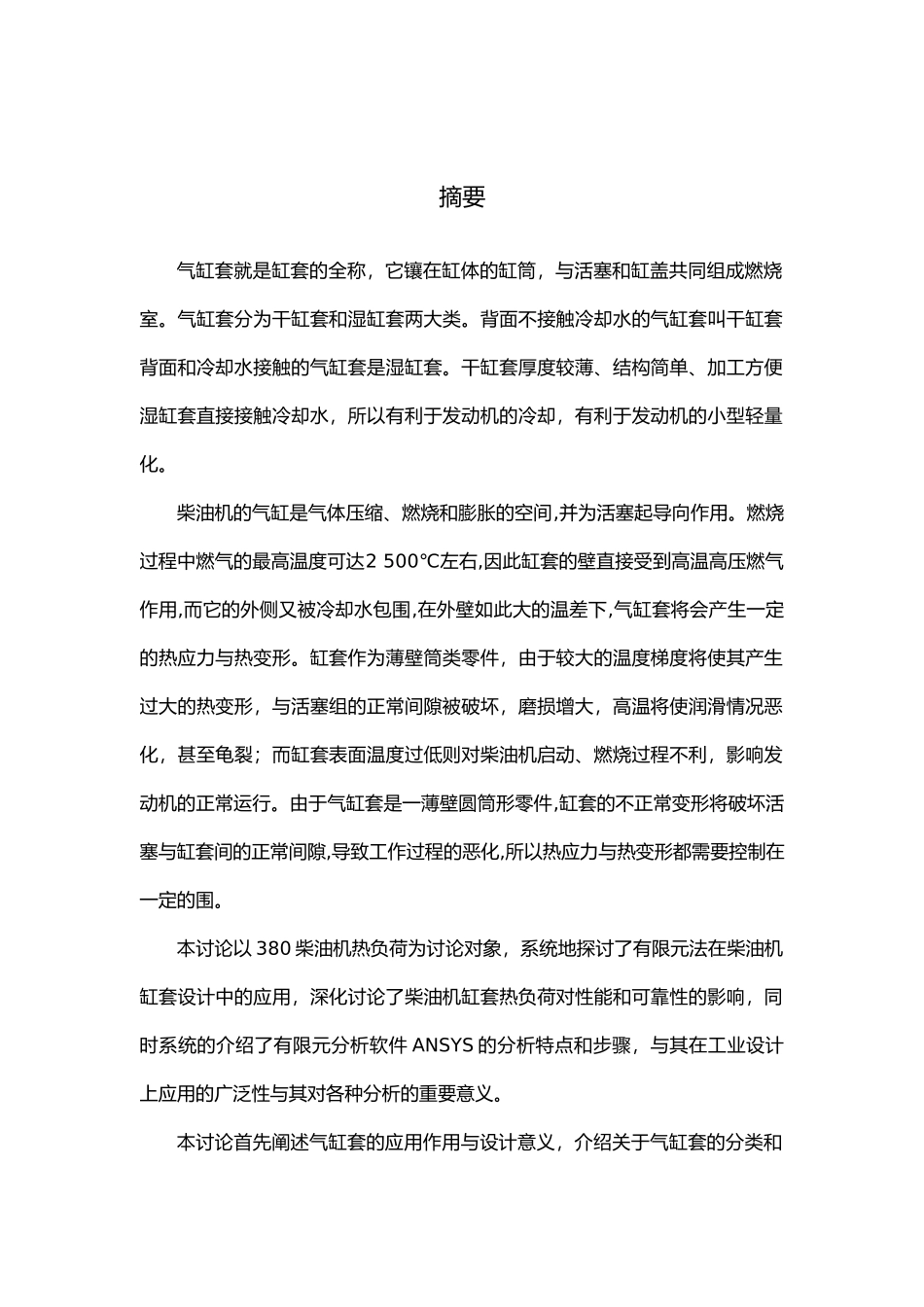

摘要气缸套就是缸套的全称，它镶在缸体的缸筒，与活塞和缸盖共同组成燃烧室。气缸套分为干缸套和湿缸套两大类。背面不接触冷却水的气缸套叫干缸套背面和冷却水接触的气缸套是湿缸套。干缸套厚度较薄、结构简单、加工方便湿缸套直接接触冷却水，所以有利于发动机的冷却，有利于发动机的小型轻量化。柴油机的气缸是气体压缩、燃烧和膨胀的空间,并为活塞起导向作用。燃烧过程中燃气的最高温度可达2 500℃左右,因此缸套的壁直接受到高温高压燃气作用,而它的外侧又被冷却水包围,在外壁如此大的温差下,气缸套将会产生一定的热应力与热变形。缸套作为薄壁筒类零件，由于较大的温度梯度将使其产生过大的热变形，与活塞组的正常间隙被破坏，磨损增大，高温将使润滑情况恶化，甚至龟裂；而缸套表面温度过低则对柴油机启动、燃烧过程不利，影响发动机的正常运行。由于气缸套是一薄壁圆筒形零件,缸套的不正常变形将破坏活塞与缸套间的正常间隙,导致工作过程的恶化,所以热应力与热变形都需要控制在一定的围。本讨论以 380 柴油机热负荷为讨论对象，系统地探讨了有限元法在柴油机缸套设计中的应用，深化讨论了柴油机缸套热负荷对性能和可靠性的影响，同时系统的介绍了有限元分析软件 ANSYS 的分析特点和步骤，与其在工业设计上应用的广泛性与其对各种分析的重要意义。本讨论首先阐述气缸套的应用作用与设计意义，介绍关于气缸套的分类和作用等各个方面；利用获得的参考文献的温度场与材料各个特性参数的资料，采纳有限元分析软件 ANSYS 对 F170 干式缸套的热应力与热变形进行分析探讨，对实现缸套的优化设计提供参考。关键词： 气缸套 有限元 热应力 AbstractCylinder liner is the name that we call the liner of a cylinder.It sets inside the cylinder barrel and makes up of the combustion chamber together with the piston and cylinder head. Cylinder liners have two kinds: dry and wet cylinder liner .The kind that doesn't touch the cooling water in its back is dry cylinder, the other kind liner is wet liner. The dry cylinder is very thin, very simple and easy machining. Wet cylinders contact with the cooling water directly so that for the engine cooling and the simplification of engine.The cylinder of...
