水泥稳定碎石配合比设计说明

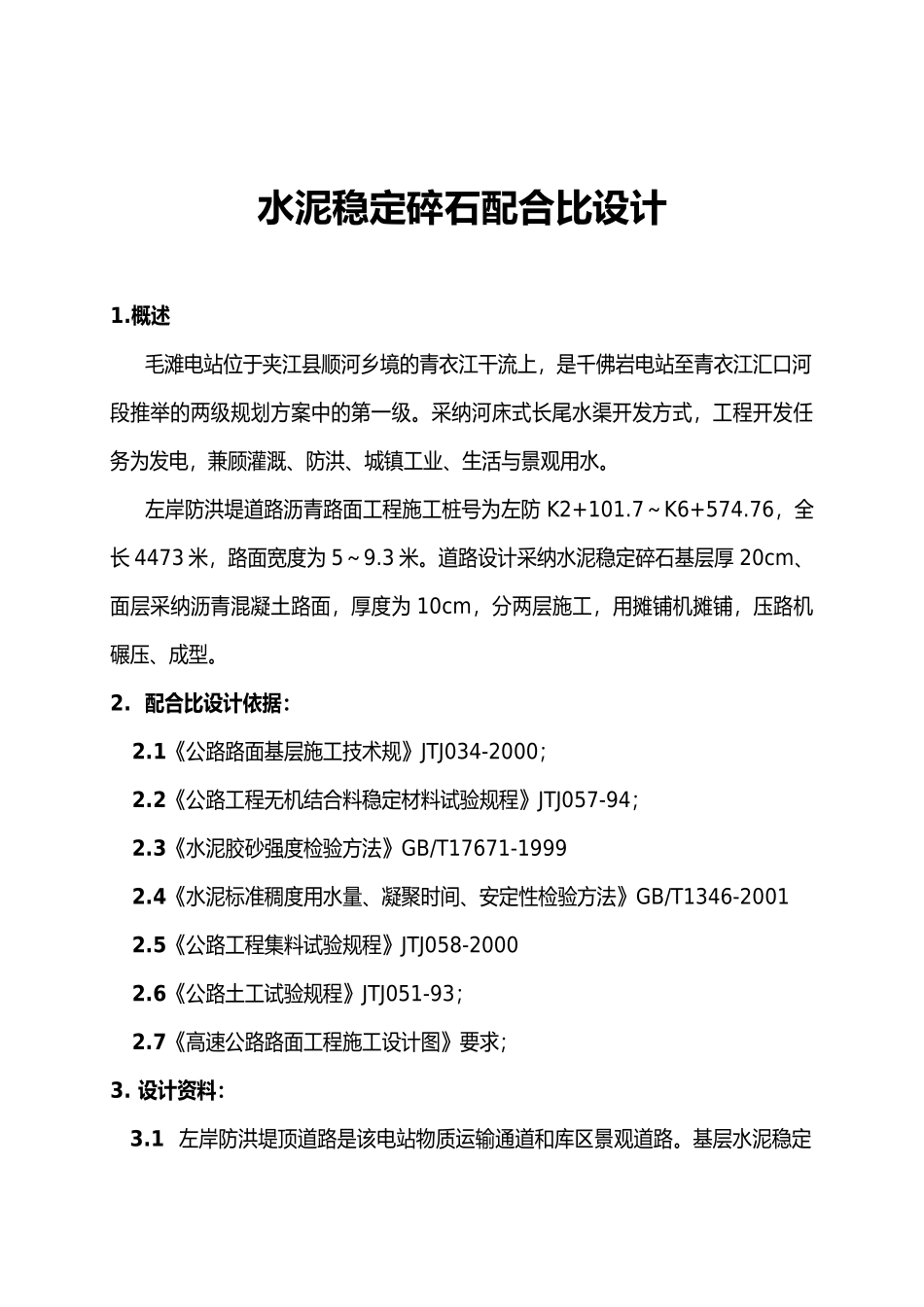

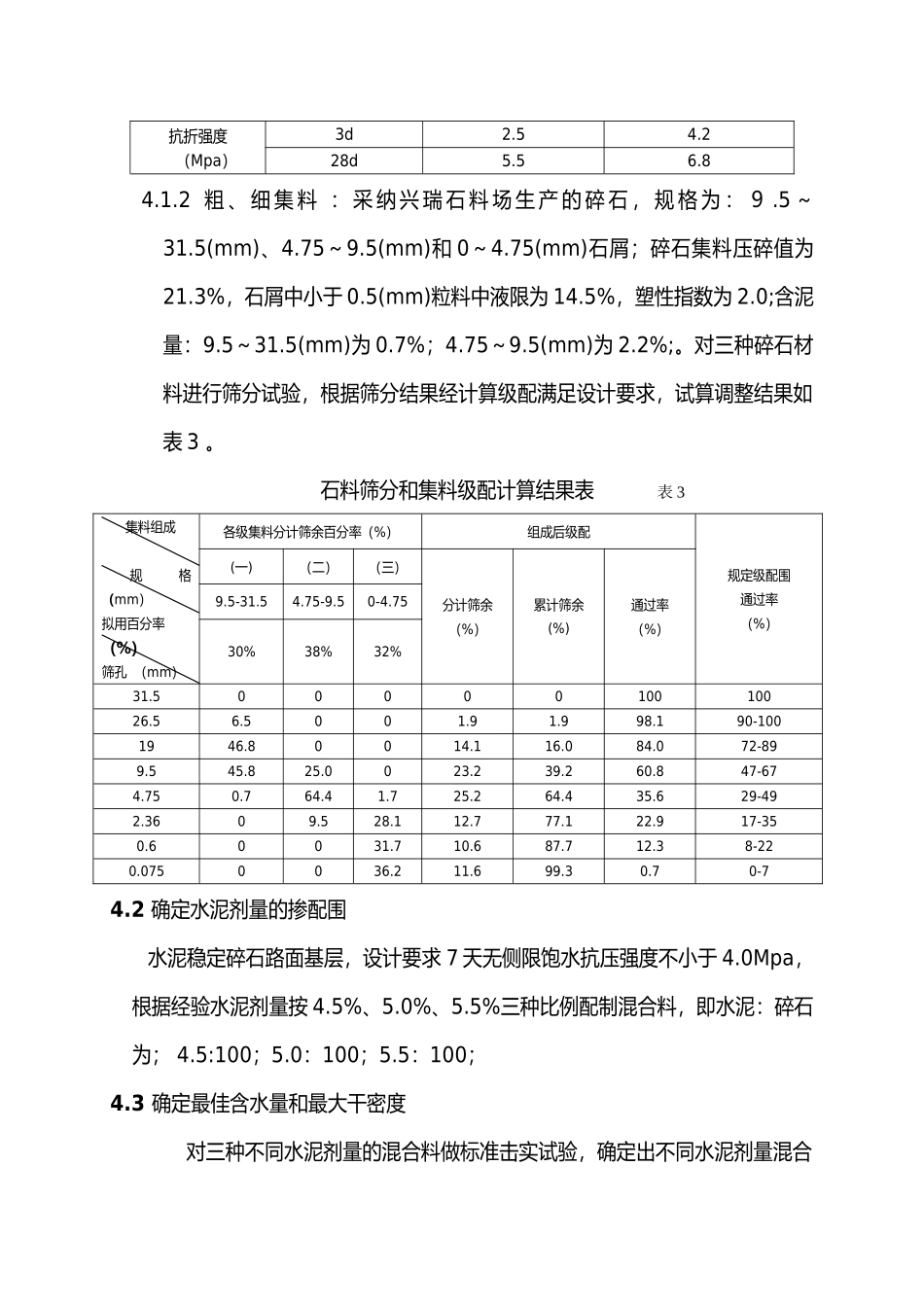

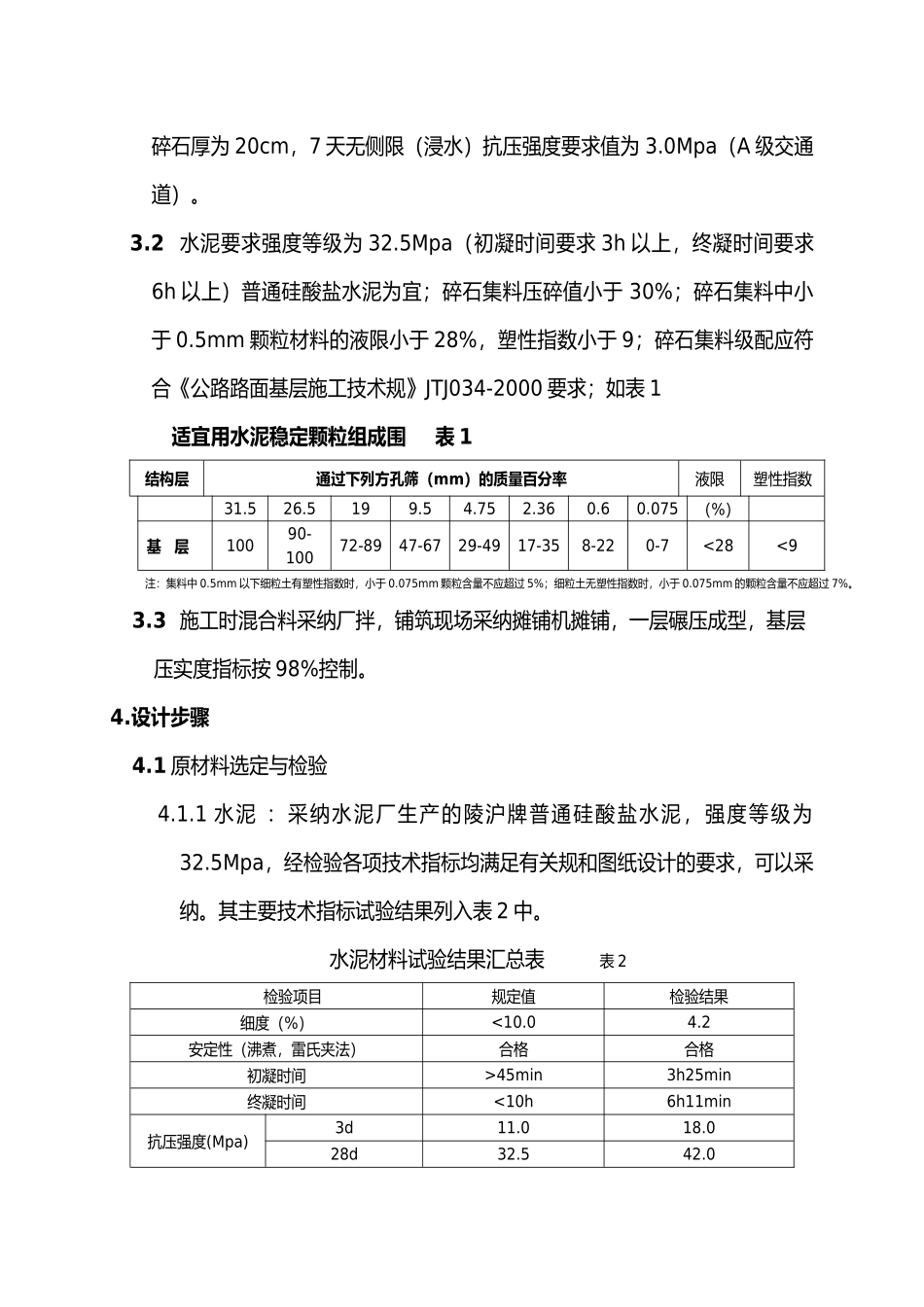

水泥稳定碎石配合比设计1.概述 毛滩电站位于夹江县顺河乡境的青衣江干流上，是千佛岩电站至青衣江汇口河段推举的两级规划方案中的第一级。采纳河床式长尾水渠开发方式，工程开发任务为发电，兼顾灌溉、防洪、城镇工业、生活与景观用水。 左岸防洪堤道路沥青路面工程施工桩号为左防 K2+101.7～K6+574.76，全长 4473 米，路面宽度为 5～9.3 米。道路设计采纳水泥稳定碎石基层厚 20cm、面层采纳沥青混凝土路面，厚度为 10cm，分两层施工，用摊铺机摊铺，压路机碾压、成型。2. 配合比设计依据：2.1《公路路面基层施工技术规》JTJ034-2000；2.2《公路工程无机结合料稳定材料试验规程》JTJ057-94；2.3《水泥胶砂强度检验方法》GB/T17671-19992.4《水泥标准稠度用水量、凝聚时间、安定性检验方法》GB/T1346-20012.5《公路工程集料试验规程》JTJ058-20002.6《公路土工试验规程》JTJ051-93；2.7《高速公路路面工程施工设计图》要求；3. 设计资料：3.1 左岸防洪堤顶道路是该电站物质运输通道和库区景观道路。基层水泥稳定碎石厚为 20cm，7 天无侧限（浸水）抗压强度要求值为 3.0Mpa（A 级交通道）。3.2 水泥要求强度等级为 32.5Mpa（初凝时间要求 3h 以上，终凝时间要求6h 以上）普通硅酸盐水泥为宜；碎石集料压碎值小于 30%；碎石集料中小于 0.5mm 颗粒材料的液限小于 28%，塑性指数小于 9；碎石集料级配应符合《公路路面基层施工技术规》JTJ034-2000 要求；如表 1 适宜用水泥稳定颗粒组成围 表 1结构层通过下列方孔筛（mm）的质量百分率液限塑性指数31.526.5199.54.752.360.60.075（%）基 层10090-10072-8947-6729-4917-358-220-7<28<9注：集料中 0.5mm 以下细粒土有塑性指数时，小于 0.075mm 颗粒含量不应超过 5%；细粒土无塑性指数时，小于 0.075mm 的颗粒含量不应超过 7%。3.3 施工时混合料采纳厂拌，铺筑现场采纳摊铺机摊铺，一层碾压成型，基层压实度指标按 98%控制。4.设计步骤4.1 原材料选定与检验4.1.1 水泥 ：采纳水泥厂生产的陵沪牌普通硅酸盐水泥，强度等级为32.5Mpa，经检验各项技术指标均满足有关规和图纸设计的要求，可以采纳。其主要技术指标试验结果列入表 2 中。 水泥材料试验结果汇总表 表 2检验项目规定值检验结果细度（%）<10.04.2安定性（沸煮，雷氏夹法）合格合格初凝时间>45min3h25min终凝时间<10h6h11min抗压强度(Mpa)3d11.018.028d32.542.0抗折强度（Mpa）3d2.54.228d5.56.84....
