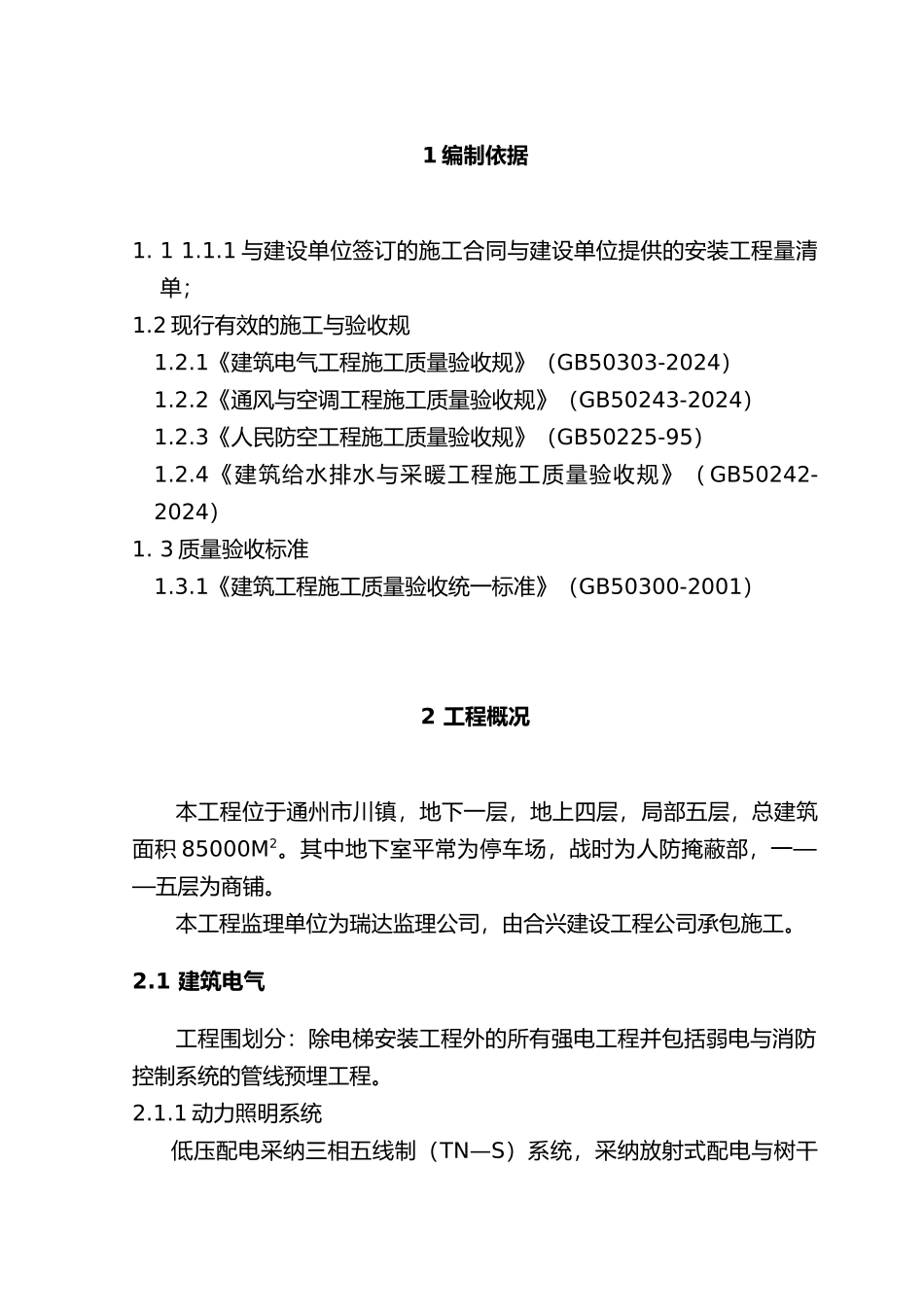

1 编制依据1. 1 1.1.1 与建设单位签订的施工合同与建设单位提供的安装工程量清单；1.2 现行有效的施工与验收规1.2.1《建筑电气工程施工质量验收规》（GB50303-2024）1.2.2《通风与空调工程施工质量验收规》（GB50243-2024）1.2.3《人民防空工程施工质量验收规》（GB50225-95）1.2.4《建筑给水排水与采暖工程施工质量验收规》（ GB50242-2024）1. 3 质量验收标准1.3.1《建筑工程施工质量验收统一标准》（GB50300-2001）2 工程概况本工程位于通州市川镇，地下一层，地上四层，局部五层，总建筑面积 85000M2。其中地下室平常为停车场，战时为人防掩蔽部，一——五层为商铺。本工程监理单位为瑞达监理公司，由合兴建设工程公司承包施工。2.1 建筑电气工程围划分：除电梯安装工程外的所有强电工程并包括弱电与消防控制系统的管线预埋工程。2.1.1 动力照明系统低压配电采纳三相五线制（TN—S）系统，采纳放射式配电与树干式配电，各路主电源电缆均采纳耐火电缆或阻燃电缆。一级负荷电源均采纳双回路供电，末端切换。二级负荷为市电供电。人防工程战时供电有平常电源与战时电源两个回路。地下室电缆采纳桥架与套管敷设，竖井采纳桥架敷设，地上与标准层采纳电缆桥架与穿钢线管综合布线。导线分色法：A 相为黄色线；B 相为绿色线；C 相为红色线；零线（N）为浅蓝色线；保护线（PE）为黄绿双色线。2.1.2 防雷接地系统本工程防雷保护按二类防雷建筑设计。在建筑物屋顶设置避雷带作为接闪器，避雷带采纳 φ12 镀锌圆钢，支架为 φ12 镀锌圆钢，支架间距为 0.8 米，支架固定于女儿墙与电梯机房。利用建筑物结构柱（或剪力墙）对角两根主钢筋（φ≧16mm2以上）作为引下线，利用建筑物基础桩基与地梁主筋作为自然接地体。引下线主筋从上至下通长焊接，其上部与避雷带焊接，下部与基础接地网焊接。为防止侧雷击，30 米以上每二层将建筑物四周（外侧）梁筋可靠焊接成均压环，再与引下线焊接成完整的电气通路,外围的所有门、窗、金属栏杆与卫生间金属配件均做等电位联结。本工程工频与防雷共用一个接地体,接地电阻值小于 1Ω。2.2 建筑给排水工程围划分：除消防系统外的所有给排水工程，包括消防套管的预埋。2.2.1 给水系统由建设单位提供两个市政配水口，市政水压为 0.25Mpa，设计最大日生活用水量为 210 米 3/天，最大时用水量为 22 米 3/小时。本工程排水系统采纳污废合流制，设计最大日生活排水量为 195 米 3/天。地下室废...
