河背大桥桩基施工方案01

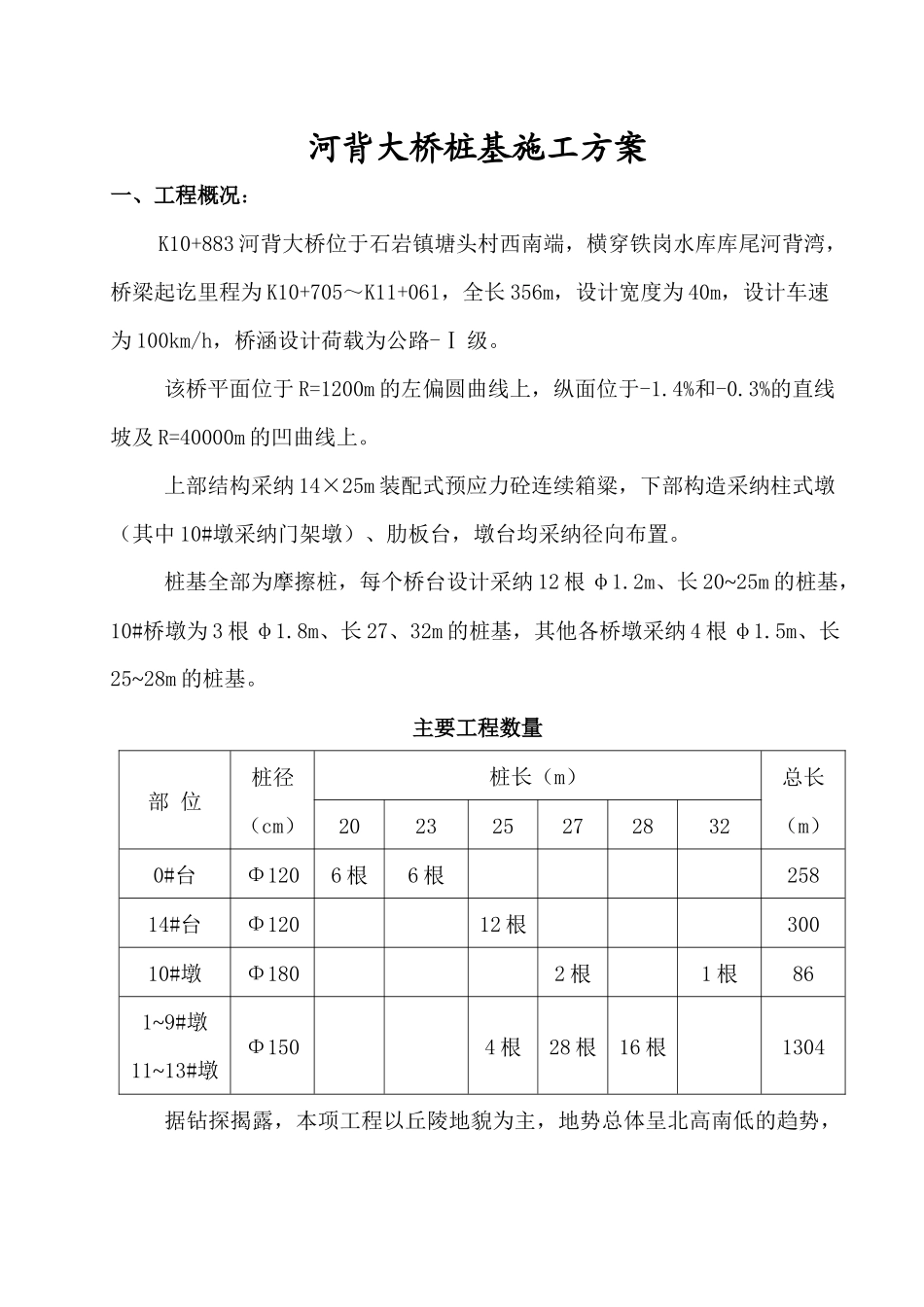

河背大桥桩基施工方案01_第1页
1/34
河背大桥桩基施工方案01_第2页
2/34

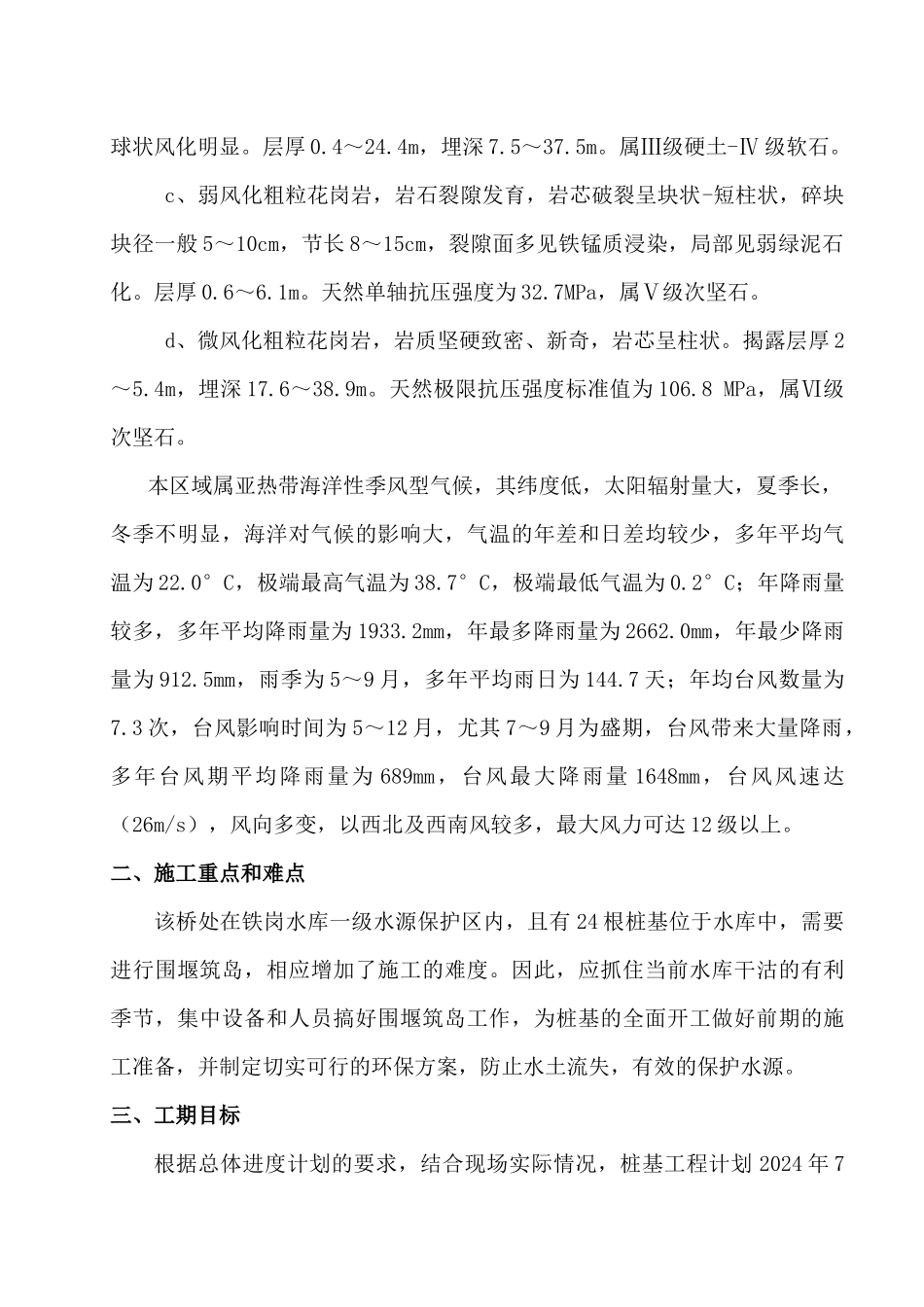

河背大桥桩基施工方案01_第3页
3/34
河背大桥桩基施工方案一、工程概况:K10+883 河背大桥位于石岩镇塘头村西南端,横穿铁岗水库库尾河背湾,桥梁起讫里程为 K10+705~K11+061,全长 356m,设计宽度为 40m,设计车速为 100km/h,桥涵设计荷载为公路-Ⅰ 级。该桥平面位于 R=1200m 的左偏圆曲线上,纵面位于-1.4%和-0.3%的直线坡及 R=40000m 的凹曲线上。上部结构采纳 14×25m 装配式预应力砼连续箱粱,下部构造采纳柱式墩(其中 10#墩采纳门架墩)、肋板台,墩台均采纳径向布置。桩基全部为摩擦桩,每个桥台设计采纳 12 根 φ1.2m、长 20~25m 的桩基,10#桥墩为 3 根 φ1.8m、长 27、32m 的桩基,其他各桥墩采纳 4 根 φ1.5m、长25~28m 的桩基。主要工程数量部 位桩径(cm)桩长(m)总长(m)2023252728320#台Φ1206 根6 根25814#台Φ12012 根30010#墩Φ1802 根1 根861~9#墩11~13#墩Φ1504 根28 根16 根1304据钻探揭露,本项工程以丘陵地貌为主,地势总体呈北高南低的趋势,区内分布有雨源型小溪流,其径流量与降雨量密切相关。该断裂束位于测区东南部,相距较远,影响微弱。由于地表大面积覆盖,未见基岩露头,节理裂缝以风化裂缝为主,从钻孔揭露情况看,节理裂缝局部较发育,多数倾角较陡,与岩芯轴夹角 15~25°,呈闭合状,具铁锰质浸染。地下水位埋深在0.05~10.50m 之间。地下水质类型为 CL-·HCO3-Ca 2+型,PH 值为 5.25,侵蚀性 CO2为 26.48mg/L,地下水对砼具分解类弱酸型腐蚀。地层有第四系人工填土层、冲洪积层、坡洪积层、残积层和燕山晚期粗粒花岗岩,现从新至老分述如下:A、第四系人工填土层填料以砾质亚粘土为主,局部夹块石,零星分布在机荷高速公路两侧。层厚 0.6~6m,属Ⅰ级松土。B、第四系冲积层 a、淤泥质土:厚 0~2. 5m。仅在桥台右侧零星分布,范围微小,属Ⅰ级松土。b、含砂(砾)粘土:层厚 0.6~7.5m,埋深 0~3.6m,属Ⅱ级普通土。c、含粘性土砾砂,层厚 1.0~5.7m,埋深 0~7.5m,为Ⅱ级普通土。C、第四系坡洪积层:层厚 1.2~7.5m,属Ⅱ级普通土。D、第四系残积层:层厚 0.8~19.7m,埋深 0~11.2m,属Ⅱ级普通土。E、燕山晚期粗粒花岗岩:根据岩石的风化程度不同,可划分为全风化、强风化、弱风化及微风化四个带;a、全风化粗粒花岗岩,原岩已风化成砾质亚粘土,硬塑—坚硬状。层厚 1.5~14.3m,埋深 8.2~25.5m。属Ⅱ级普通土。b、强风化粗粒花岗岩,原岩已风化成坚硬土状或碎石土状,碎...
