游泳馆脚手架施工方案最终VIP专享

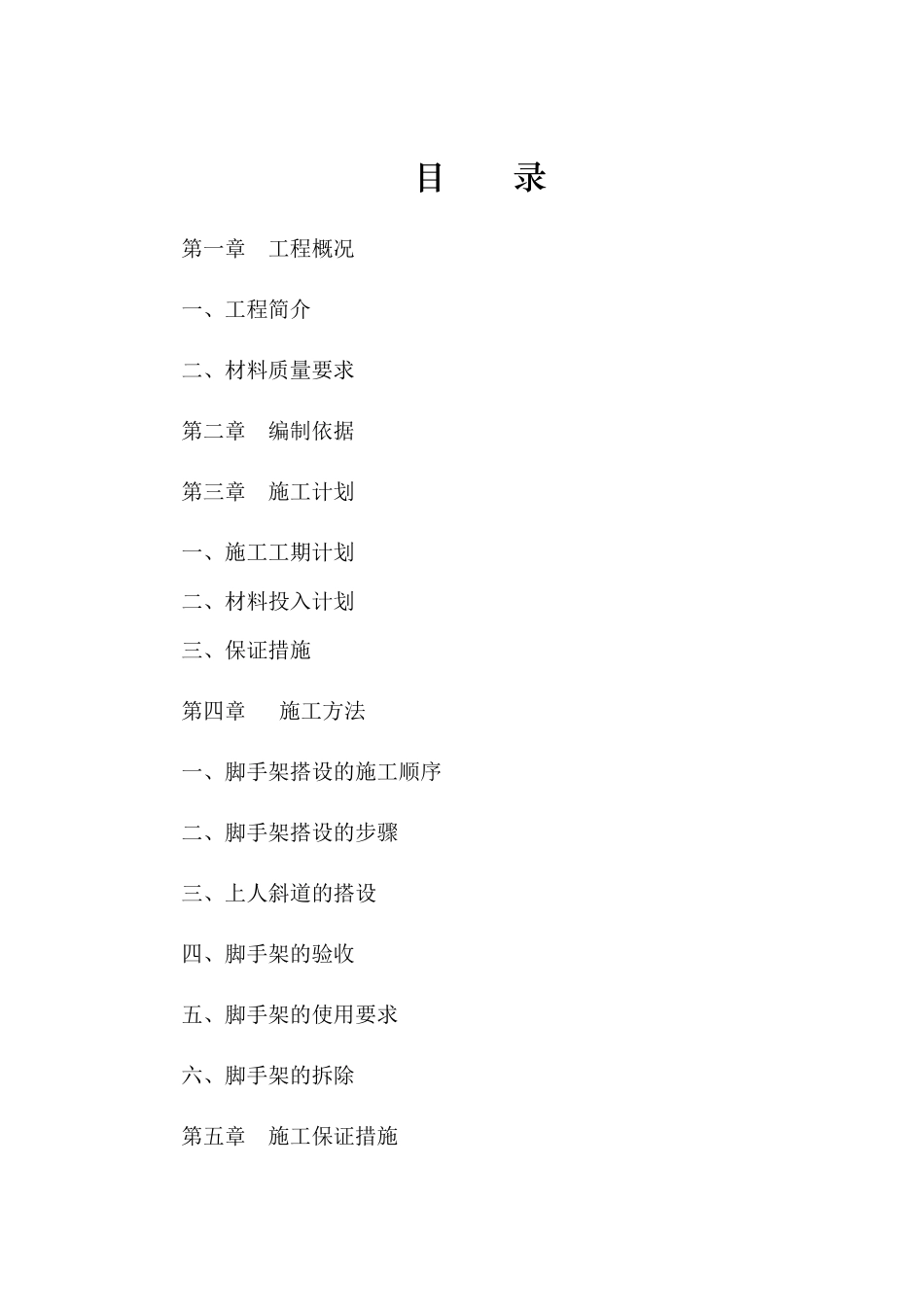

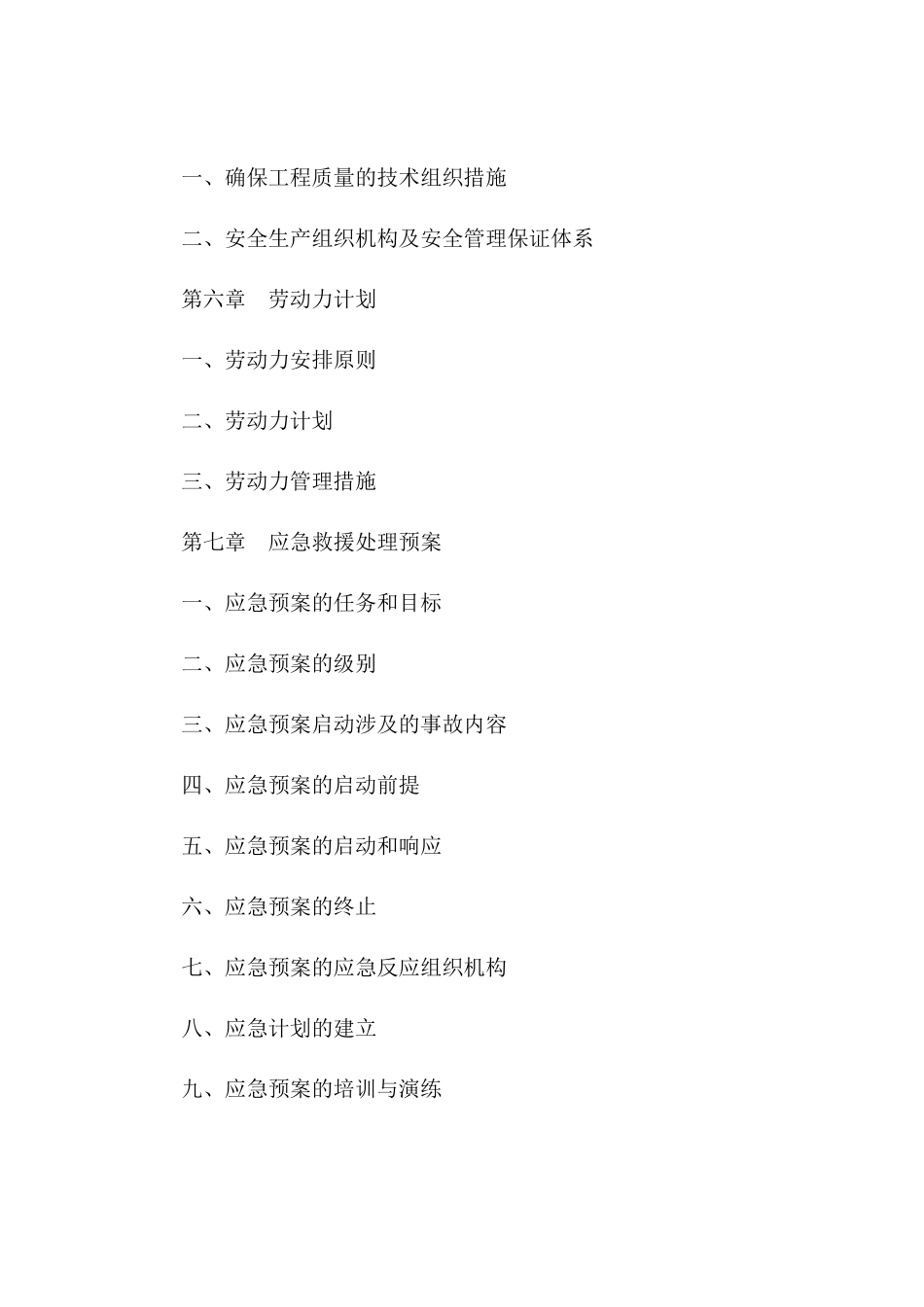

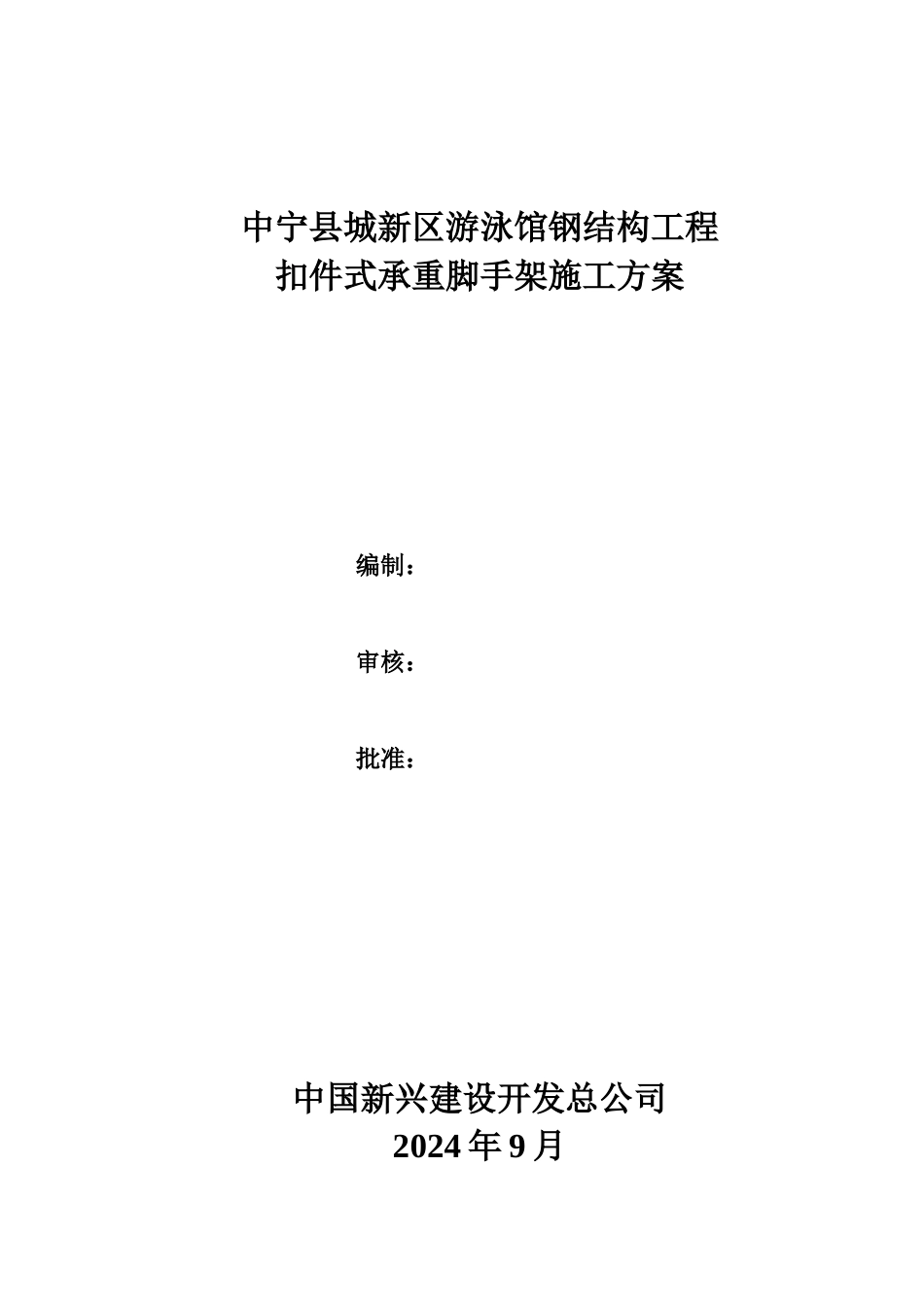

中宁县城新区游泳馆钢结构工程扣件式承重脚手架施工方案编制：审核：批准：中国新兴建设开发总公司2024 年 9 月目 录第一章 工程概况一、工程简介二、材料质量要求第二章 编制依据第三章 施工计划一、施工工期计划二、材料投入计划三、保证措施第四章 施工方法一、脚手架搭设的施工顺序二、脚手架搭设的步骤三、上人斜道的搭设四、脚手架的验收五、脚手架的使用要求六、脚手架的拆除第五章 施工保证措施一、确保工程质量的技术组织措施二、安全生产组织机构及安全管理保证体系第六章 劳动力计划一、劳动力安排原则二、劳动力计划三、劳动力管理措施第七章 应急救援处理预案一、应急预案的任务和目标二、应急预案的级别三、应急预案启动涉及的事故内容四、应急预案的启动前提五、应急预案的启动和响应六、应急预案的终止七、应急预案的应急反应组织机构八、应急计划的建立九、应急预案的培训与演练第八章 文明施工第九章 脚手架的计算及附图第一章 工程概况一、工程简介1、工程概况本工程为中宁杞乡黄河体育中心游泳馆工程，建筑面积分别为 12260㎡。位于中宁县城新区东北部育才北路以东，正大北路以西，富康路以北。本工程屋顶为游泳馆网架工程，建筑面积为 12260m2，结构设计使用年限为 50 年，建筑结构安全等级为二级，抗震设防烈度为 80。钢结构防火等级一级。设计基准期限 50 年。钢结构使用材料如下：钢管采纳直缝焊管(GB/T13793)或热轧无缝钢管（GB/T8162）。钢网架杆件要求耐火极限达到 1.5h。大厅网架采纳正交正放桁架型焊接球节点网架，采纳周边下弦支承。网架剖面形式呈弧形，网架矢高为约 3.5m，下弦标高最高为 22.4 m。本工程球铰支座共 60 个，球铰支座分五种。其中 Z—1 34 个，Z—2 12 个，Z—2a 6 个，Z—3 6 个，Z—3a 2 个，网架杆件采纳卷板直缝焊接钢管或无缝钢管，≤ φ219×12 采纳Q235B、φ219×14 采纳 Q345B。本工程的钢结构采纳分段现场拼装，高空塔吊散装的方式，对构件的单位重量有严格的要求，按现场的实际情况对网片进行严格划分，确保对安装不会造成影响。2、脚手架搭设2.1、中宁县城新区游泳馆网架钢结构工程扣件式承重脚手架，采纳Φ48mm×3.5mm 普通扣件式脚手管。拟在 4 轴线的中心点为基准，向 1 轴线方向按扇形进行脚手架搭设；4～15 轴线之间搭设普通承重式脚手架，四台塔吊在游泳馆四周同时配合网架安装；下弦球节点处搭设脚手架，用于网片临时支撑。纵横...
