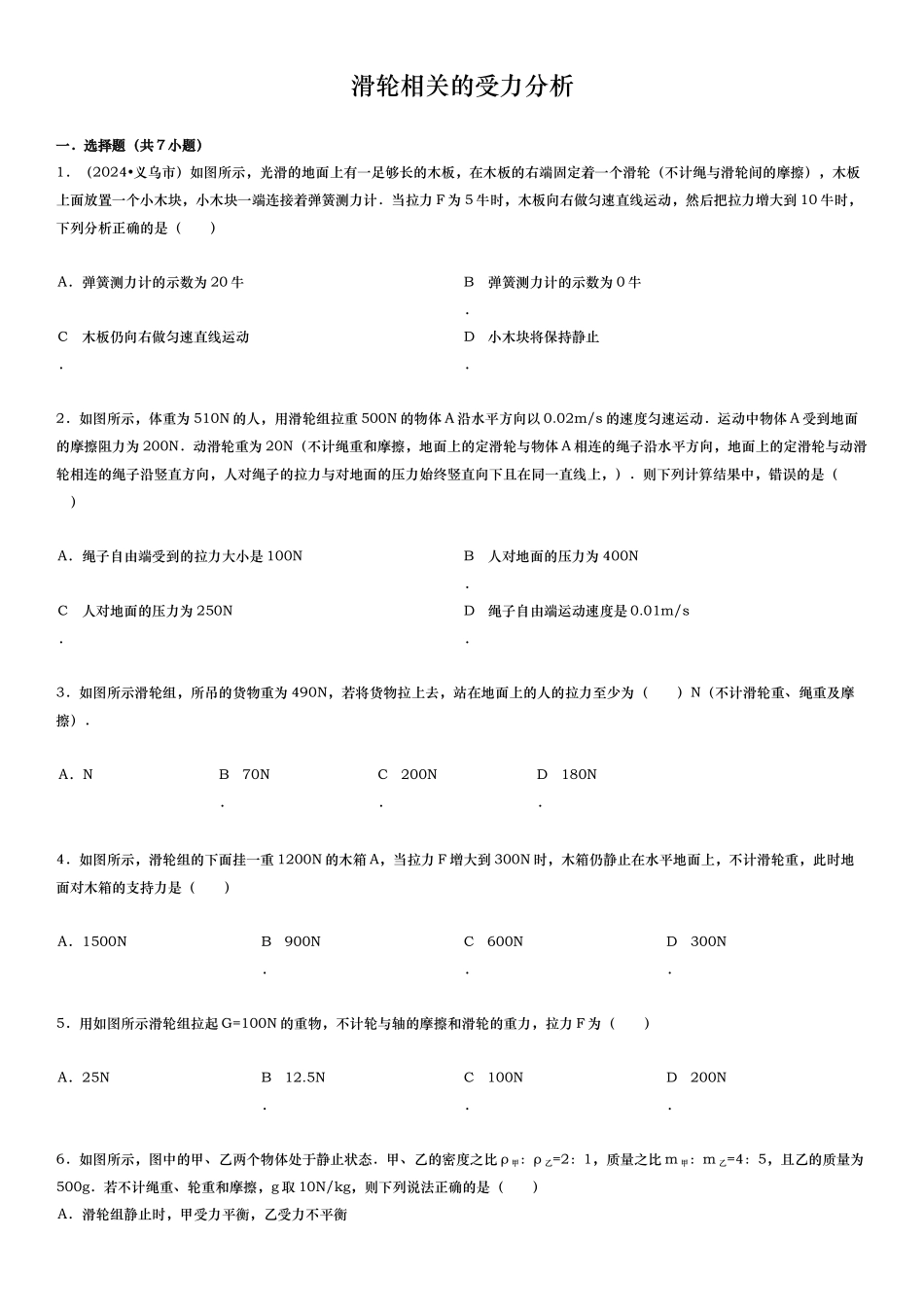

滑轮相关的受力分析 一．选择题（共 7 小题）1．（2024•义乌市）如图所示，光滑的地面上有一足够长的木板，在木板的右端固定着一个滑轮（不计绳与滑轮间的摩擦），木板上面放置一个小木块，小木块一端连接着弹簧测力计．当拉力 F 为 5 牛时，木板向右做匀速直线运动，然后把拉力增大到 10 牛时，下列分析正确的是（ ） A．弹簧测力计的示数为 20 牛B．弹簧测力计的示数为 0 牛 C．木板仍向右做匀速直线运动D．小木块将保持静止 2．如图所示，体重为 510N 的人，用滑轮组拉重 500N 的物体 A 沿水平方向以 0
02m/s 的速度匀速运动．运动中物体 A 受到地面的摩擦阻力为 200N．动滑轮重为 20N（不计绳重和摩擦，地面上的定滑轮与物体 A 相连的绳子沿水平方向，地面上的定滑轮与动滑轮相连的绳子沿竖直方向，人对绳子的拉力与对地面的压力始终竖直向下且在同一直线上，）．则下列计算结果中，错误的是（ ） A．绳子自由端受到的拉力大小是 100NB．人对地面的压力为 400N C．人对地面的压力为 250ND．绳子自由端运动速度是 0
01m/s 3．如图所示滑轮组，所吊的货物重为 490N，若将货物拉上去，站在地面上的人的拉力至少为（ ）N（不计滑轮重、绳重及摩擦）． A．NB．70NC．200ND．180N 4．如图所示，滑轮组的下面挂一重 1200N 的木箱 A，当拉力 F 增大到 300N 时，木箱仍静止在水平地面上，不计滑轮重，此时地面对木箱的支持力是（ ） A．1500NB．900NC．600ND．300N 5．用如图所示滑轮组拉起 G=100N 的重物，不计轮与轴的摩擦和滑轮的重力，拉力 F 为（ ） A．25NB．12

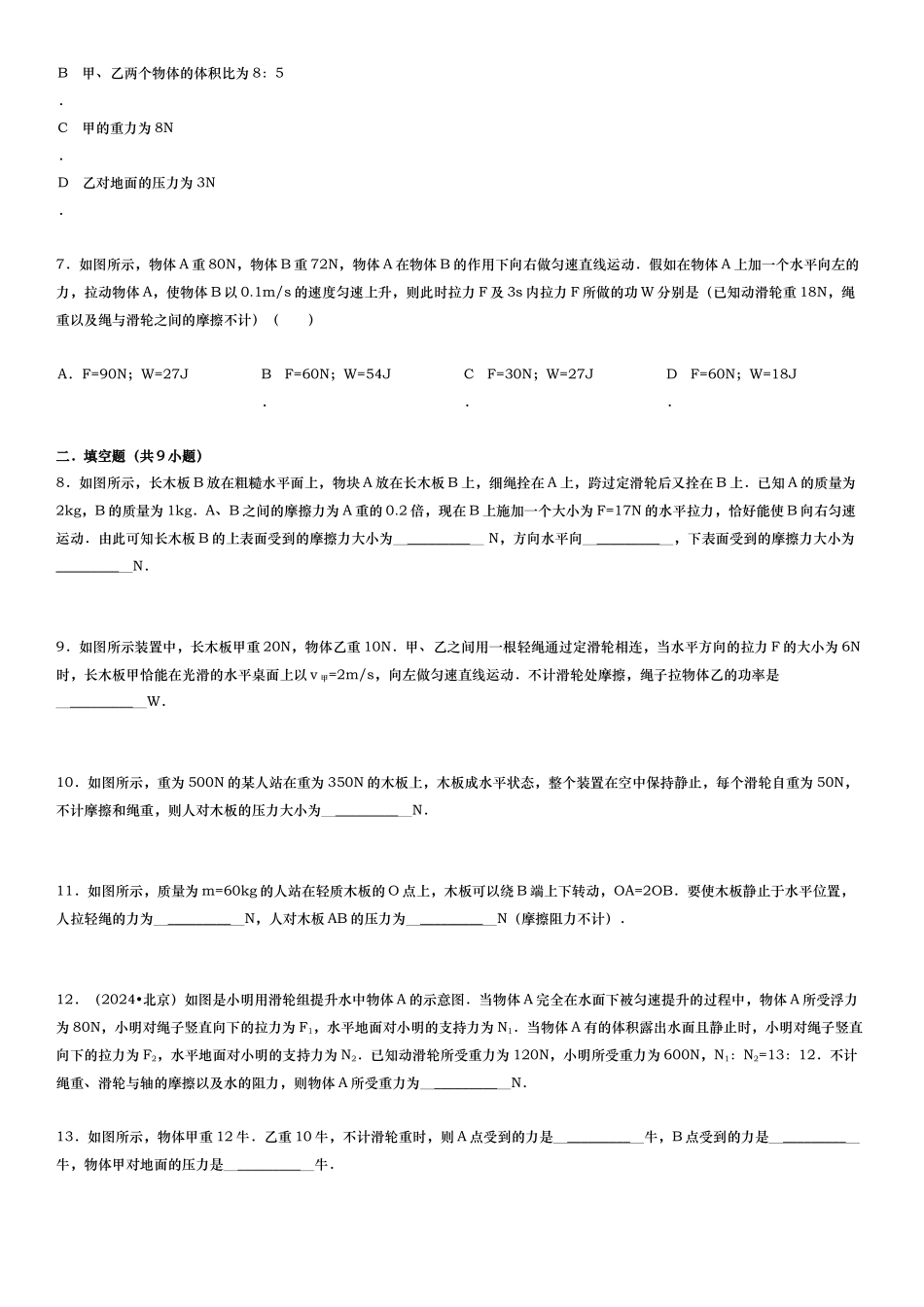

5NC．100ND．200N 6．如图所示，图中的甲、乙两个物体处于静止状态．甲、乙的密度之比 ρ 甲：ρ 乙=2：1，质量之比 m 甲
