炼油与乙烯装置主要用泵的介绍

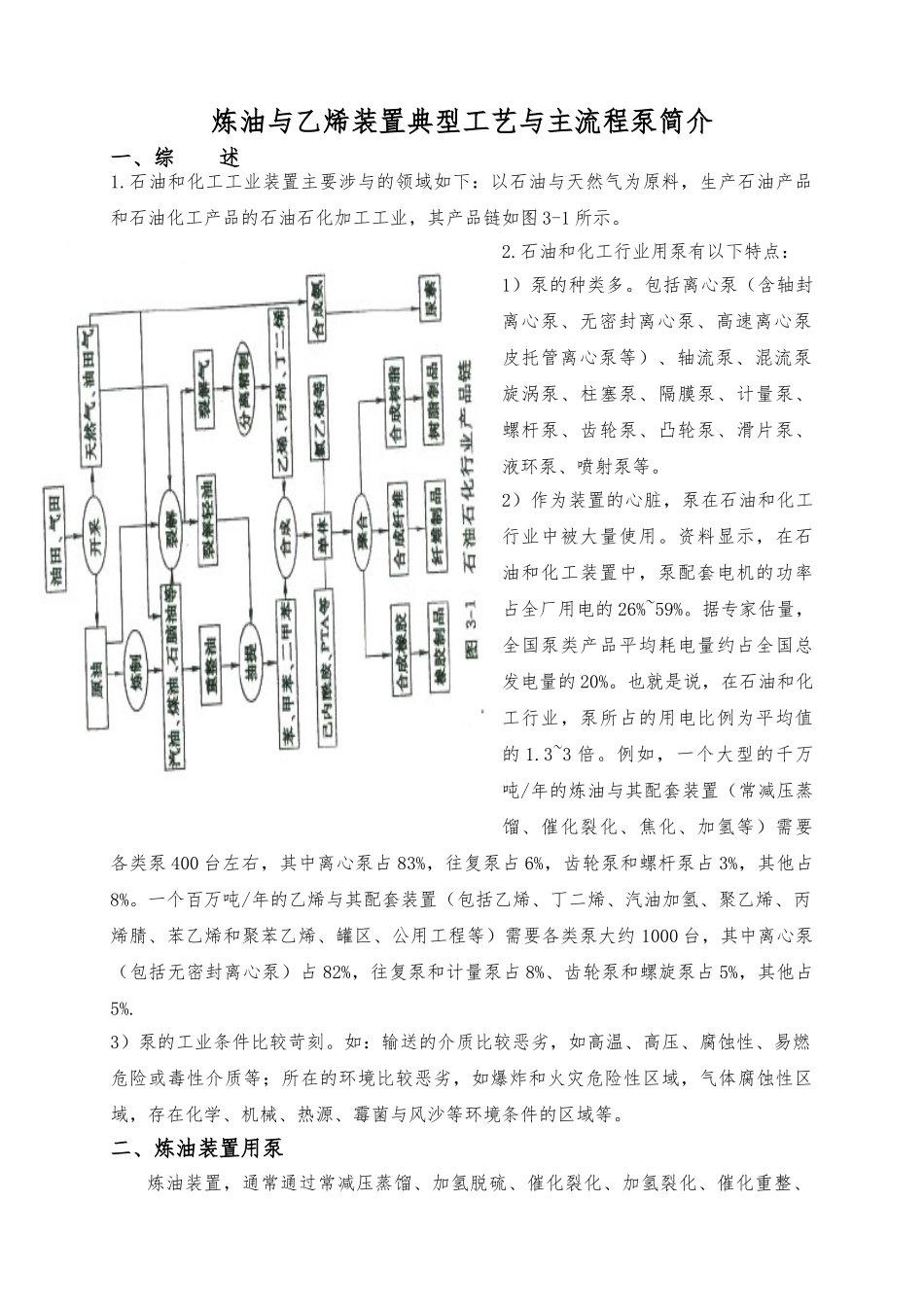

炼油与乙烯装置典型工艺与主流程泵简介一、综 述1.石油和化工工业装置主要涉与的领域如下：以石油与天然气为原料，生产石油产品和石油化工产品的石油石化加工工业，其产品链如图 3-1 所示。2.石油和化工行业用泵有以下特点：1）泵的种类多。包括离心泵（含轴封离心泵、无密封离心泵、高速离心泵皮托管离心泵等）、轴流泵、混流泵旋涡泵、柱塞泵、隔膜泵、计量泵、螺杆泵、齿轮泵、凸轮泵、滑片泵、液环泵、喷射泵等。2）作为装置的心脏，泵在石油和化工行业中被大量使用。资料显示，在石油和化工装置中，泵配套电机的功率占全厂用电的 26%~59%。据专家估量，全国泵类产品平均耗电量约占全国总发电量的 20%。也就是说，在石油和化工行业，泵所占的用电比例为平均值的 1.3~3 倍。例如，一个大型的千万吨/年的炼油与其配套装置（常减压蒸馏、催化裂化、焦化、加氢等）需要各类泵 400 台左右，其中离心泵占 83%，往复泵占 6%，齿轮泵和螺杆泵占 3%，其他占8%。一个百万吨/年的乙烯与其配套装置（包括乙烯、丁二烯、汽油加氢、聚乙烯、丙烯腈、苯乙烯和聚苯乙烯、罐区、公用工程等）需要各类泵大约 1000 台，其中离心泵（包括无密封离心泵）占 82%，往复泵和计量泵占 8%、齿轮泵和螺旋泵占 5%，其他占5%.3）泵的工业条件比较苛刻。如：输送的介质比较恶劣，如高温、高压、腐蚀性、易燃危险或毒性介质等；所在的环境比较恶劣，如爆炸和火灾危险性区域，气体腐蚀性区域，存在化学、机械、热源、霉菌与风沙等环境条件的区域等。二、炼油装置用泵炼油装置，通常通过常减压蒸馏、加氢脱硫、催化裂化、加氢裂化、催化重整、延迟焦化、炼厂气加工与产品精制等装置，把原油加工成各种石油产品，如各种牌号的汽油、煤油、柴油、润滑油、溶剂油、蜡、沥青、石油焦以与生产各种石油化工基本原料。1.炼油工艺流程简介燃料型炼油厂通过常减压蒸馏将原油中的轻质馏分汽油、煤油、柴油分出，利用催化裂化、焦化、加氢裂化将重质油转化为轻质油。典型的燃料型炼油厂加工流程如图 3-2、图 3-3 所示。在燃料-化工型炼厂中，轻质馏分油一部分用作燃料，一部分通过重整、裂解工艺制取芳香烃和烯烃，作为有机合成的原料，如图 3-4 所示。图 3-3 常减压蒸馏-催化裂化-加氢裂化-焦化型流程2.炼油装置用泵概述离心泵、往复泵、计量泵、螺杆泵、无密封泵在炼油装置中都有应用，使用最多的是离心泵，占 83%左右。近年来，由于无密封泵技术的不断提高，环...
