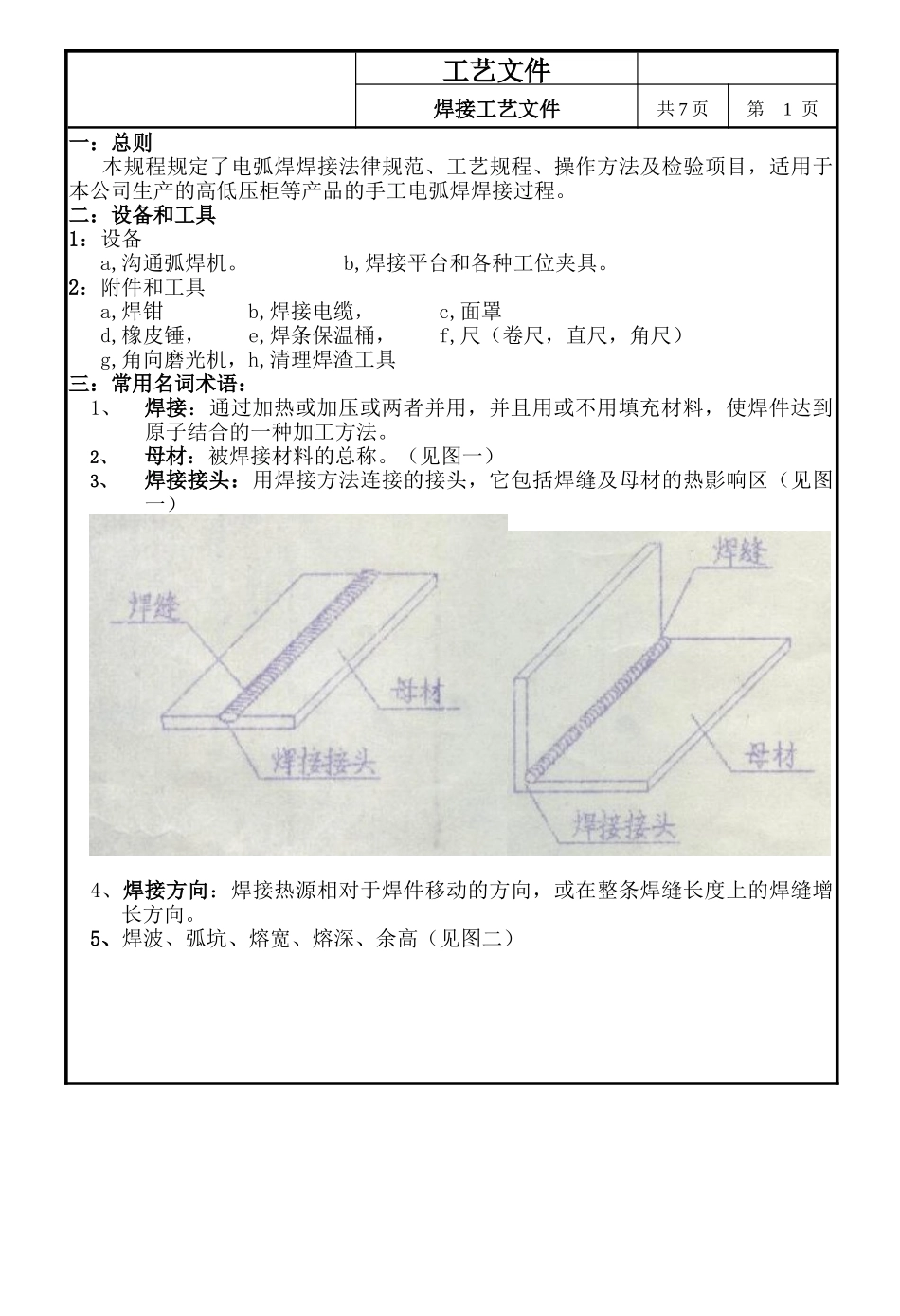

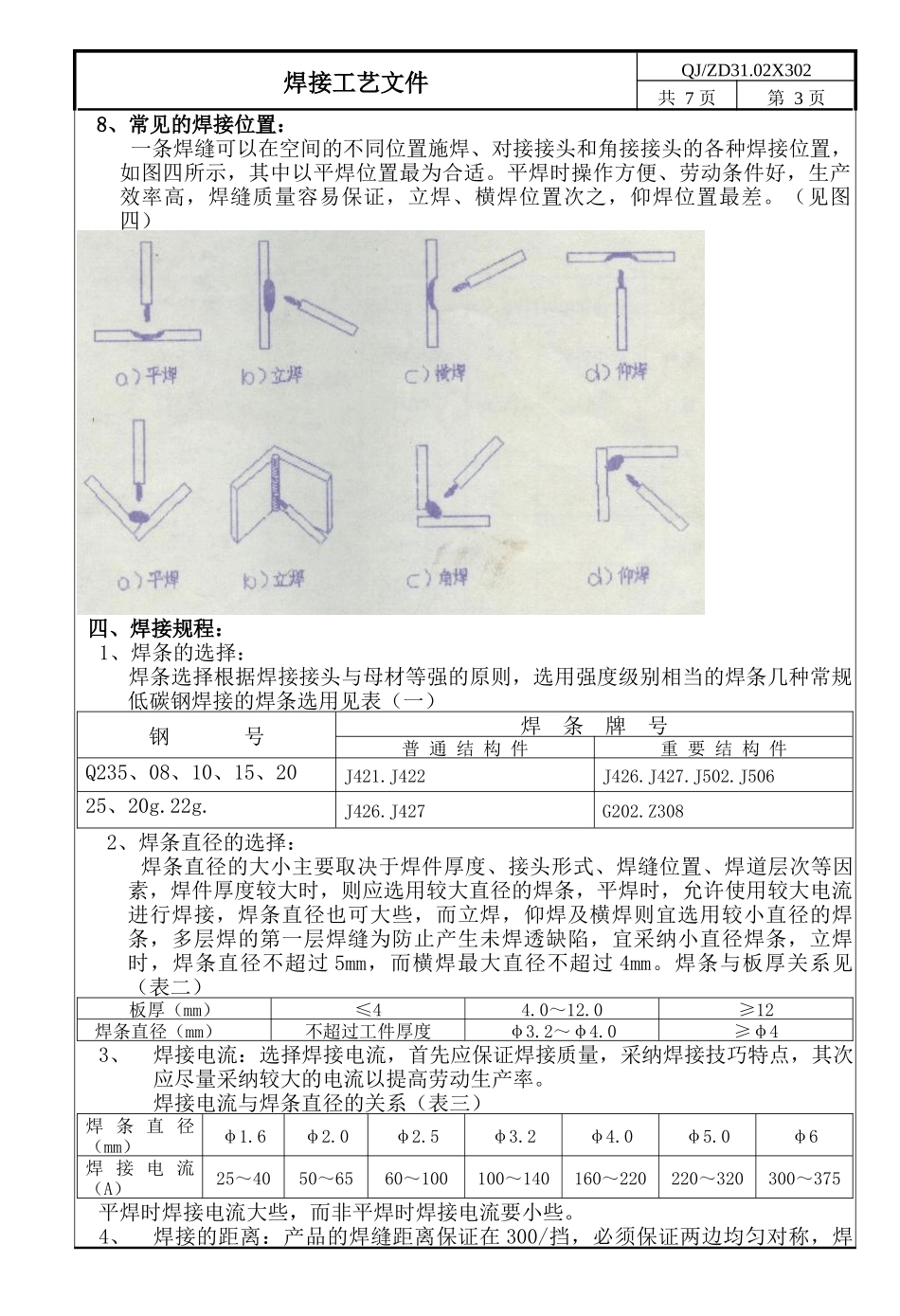

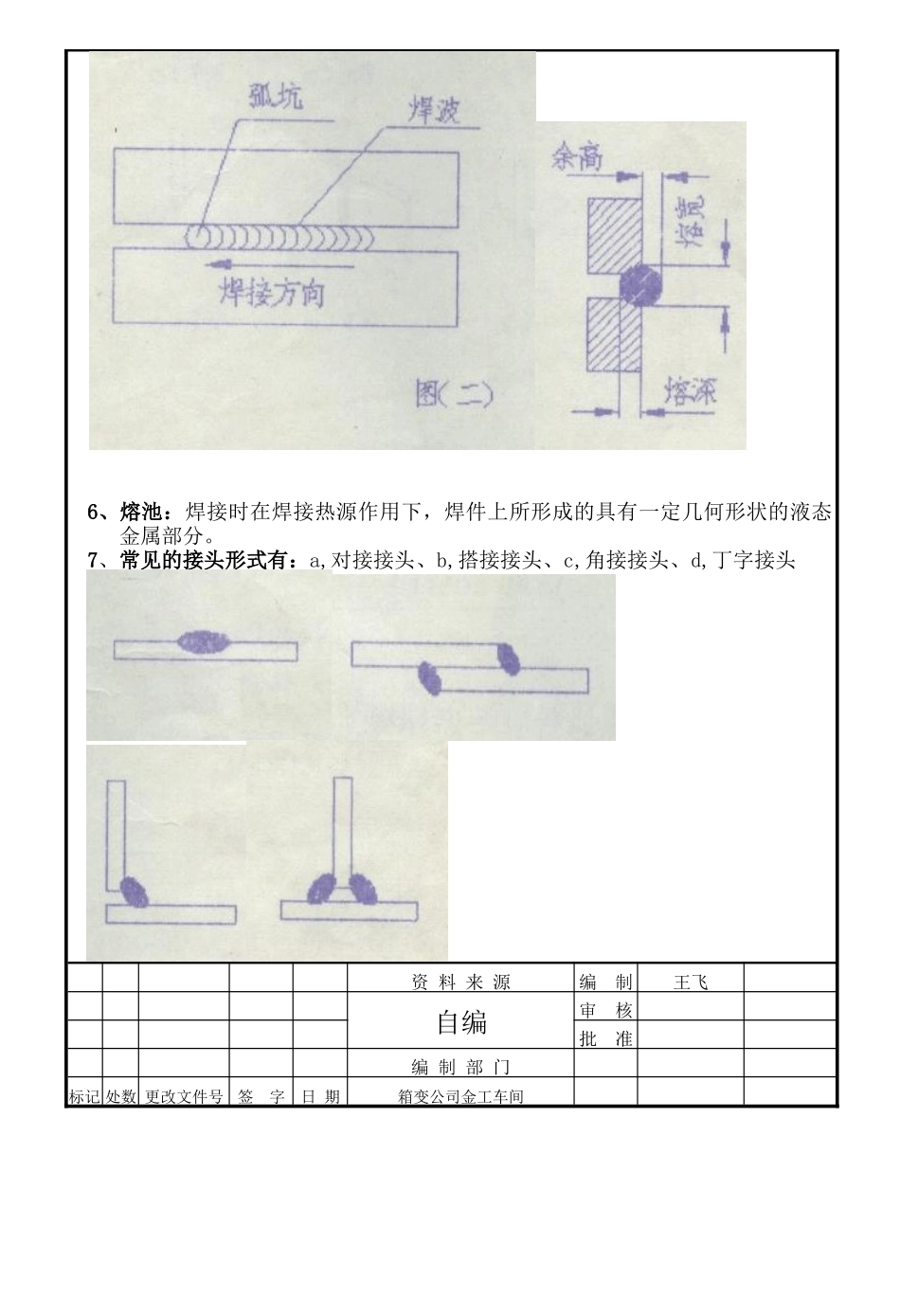

工艺文件焊接工艺文件共 7 页第 1 页一：总则 本规程规定了电弧焊焊接法律规范、工艺规程、操作方法及检验项目，适用于本公司生产的高低压柜等产品的手工电弧焊焊接过程。二：设备和工具1：设备 a,沟通弧焊机。 b,焊接平台和各种工位夹具。2：附件和工具 a,焊钳 b,焊接电缆， c,面罩 d,橡皮锤， e,焊条保温桶， f,尺（卷尺，直尺，角尺） g,角向磨光机，h,清理焊渣工具三：常用名词术语：1、焊接：通过加热或加压或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法。2、母材：被焊接材料的总称。（见图一）3、焊接接头：用焊接方法连接的接头，它包括焊缝及母材的热影响区（见图一） 4、焊接方向：焊接热源相对于焊件移动的方向，或在整条焊缝长度上的焊缝增长方向。5、焊波、弧坑、熔宽、熔深、余高（见图二）6、熔池：焊接时在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部分。7、常见的接头形式有：a,对接接头、b,搭接接头、c,角接接头、d,丁字接头资 料 来 源编 制王飞自编审 核批 准编 制 部 门标记 处数 更改文件号签 字日 期箱变公司金工车间焊接工艺文件QJ/ZD31.02X302共 7 页第 3 页 8、常见的焊接位置： 一条焊缝可以在空间的不同位置施焊、对接接头和角接接头的各种焊接位置，如图四所示，其中以平焊位置最为合适。平焊时操作方便、劳动条件好，生产效率高，焊缝质量容易保证，立焊、横焊位置次之，仰焊位置最差。（见图四）四、焊接规程：1、焊条的选择： 焊条选择根据焊接接头与母材等强的原则，选用强度级别相当的焊条几种常规低碳钢焊接的焊条选用见表（一）钢 号焊 条 牌 号普 通 结 构 件重 要 结 构 件Q235、08、10、15、20J421.J422J426.J427.J502.J50625、20g.22g.J426.J427G202.Z308 2、焊条直径的选择： 焊条直径的大小主要取决于焊件厚度、接头形式、焊缝位置、焊道层次等因素，焊件厚度较大时，则应选用较大直径的焊条，平焊时，允许使用较大电流进行焊接，焊条直径也可大些，而立焊，仰焊及横焊则宜选用较小直径的焊条，多层焊的第一层焊缝为防止产生未焊透缺陷，宜采纳小直径焊条，立焊时，焊条直径不超过 5mm，而横焊最大直径不超过 4mm。焊条与板厚关系见（表二）板厚（mm）≤44.0～12.0≥12焊条直径（mm）不超过工件厚度φ3.2～φ4.0≥φ43、焊接电流：选择焊接电流，首先应保证焊接质量，采纳焊接技巧特点，其次应尽量采纳较...
