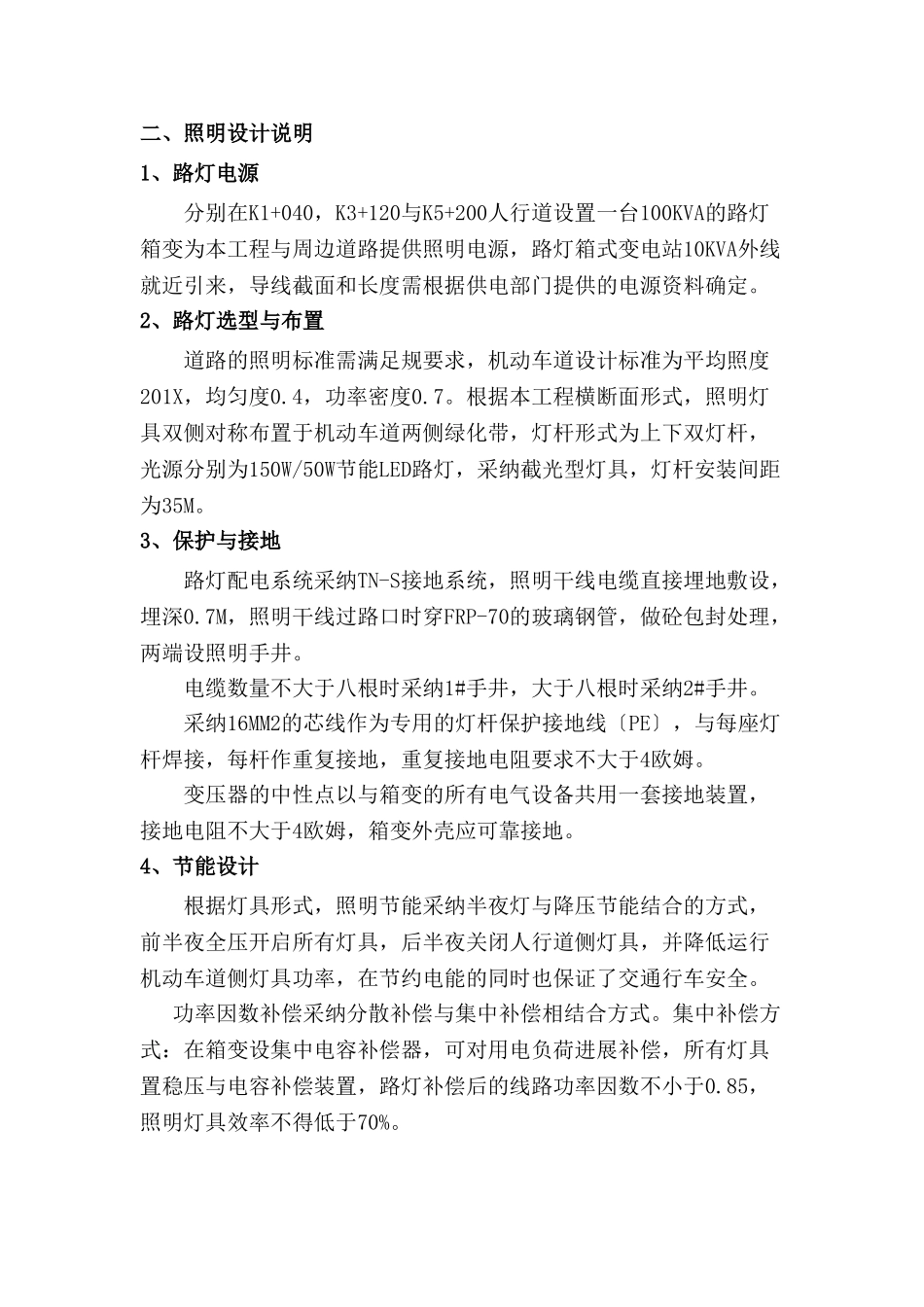

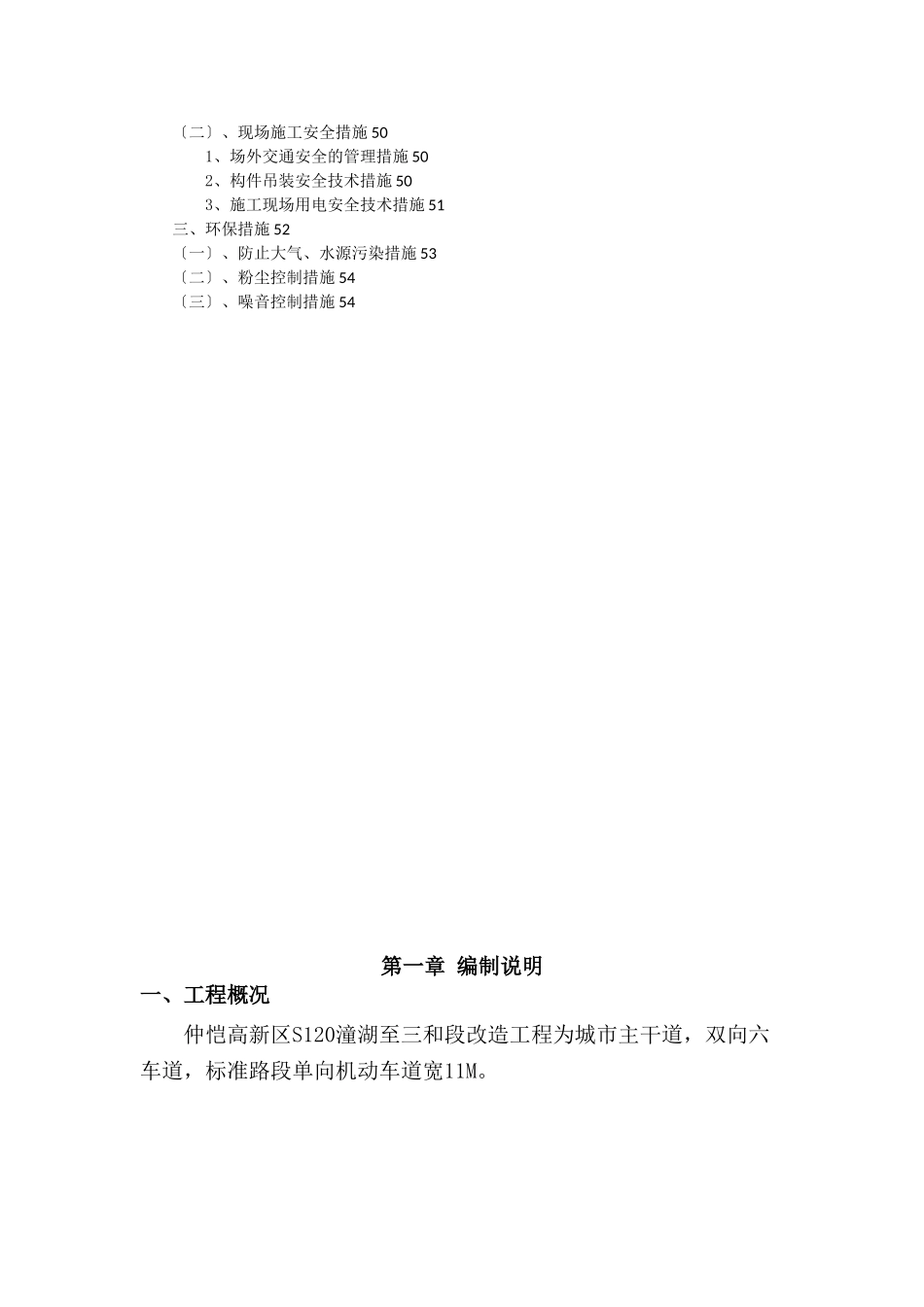

目录第一章编制说明 3一、工程概况 3二、照明设计说明 31、路灯电源 32、路灯选型与布置 33、保护与接地 34、节能设计 45、照明控制方式 4三、编制依据 4第二章施工组织管理机构与保证措施 5一、主要工程量 5二、工期计划 6三、施工组织管理架构 6四、人、材、机投入计划 7第三章主要工程项目的施工方案、施工方法 10一、施工顺序 10二、施工方法 101、灯具根底施工 102、管线预埋施工 12〔1〕沟槽开挖 12〔2〕接线井砌筑 12〔3〕管线敷设 12〔4〕钢管敷设 13〔5〕管穿线 14〔6〕电缆敷设 143、灯具安装 194、控制柜安装 215、电缆终端头、电缆中间头的制作与安装 226、地极〔接地保护〕施工 227、调试 238、箱变安装施工 23第四章保证照明工程质量的技术措施 25一、质量控制的主要措施 25二、质量检验工作：27三、施工质量保证措施 27第五章文明施工操作方案、安全生产与环保措施 40一文明施工保证措施 401、文明施工目标 402、文明施工管理体系 413、文明施工措施 41二安全生产措施 45〔一〕、现场安全管理制度 48〔二〕、现场施工安全措施 501、场外交通安全的管理措施 502、构件吊装安全技术措施 503、施工现场用电安全技术措施 51三、环保措施 52〔一〕、防止大气、水源污染措施 53〔二〕、粉尘控制措施 54〔三〕、噪音控制措施 54第一章 编制说明一、工程概况仲恺高新区S120潼湖至三和段改造工程为城市主干道，双向六车道，标准路段单向机动车道宽11M。二、照明设计说明1、路灯电源分别在K1+040，K3+120与K5+200人行道设置一台100KVA的路灯箱变为本工程与周边道路提供照明电源，路灯箱式变电站10KVA外线就近引来，导线截面和长度需根据供电部门提供的电源资料确定。2、路灯选型与布置道路的照明标准需满足规要求，机动车道设计标准为平均照度201X，均匀度0.4，功率密度0.7。根据本工程横断面形式，照明灯具双侧对称布置于机动车道两侧绿化带，灯杆形式为上下双灯杆，光源分别为150W/50W节能LED路灯，采纳截光型灯具，灯杆安装间距为35M。3、保护与接地路灯配电系统采纳TN-S接地系统，照明干线电缆直接埋地敷设，埋深0.7M，照明干线过路口时穿FRP-70的玻璃钢管，做砼包封处理，两端设照明手井。电缆数量不大于八根时采纳1#手井，大于八根时采纳2#手井。采纳16MM2的芯线作为专用的灯杆保护接地线〔PE〕，与每座灯杆焊接，每杆作重复接地，重复接地电阻要求不大于4欧姆。变压器的中性点以与...
